370A微型隔膜式直流水泵气泵结构

　　做小型流体输送类设备选型时，这类微型隔膜泵的适配场景非常广，从桌面级自动灌溉装置、小型水族增氧设备，到手持美容仪器、实验室微量液体分装单元，都能见到同结构泵体的应用。不同于叶轮式离心泵的结构，这款隔膜式泵体依靠内部隔膜往复形变改变腔室容积，配合单向阀完成流体吸入与压出，既可以输送清水类低粘度液体，也可作为低压气源输出压缩空气，不会出现叶轮泵空转烧损的问题，对小流量工况的适配性更强。

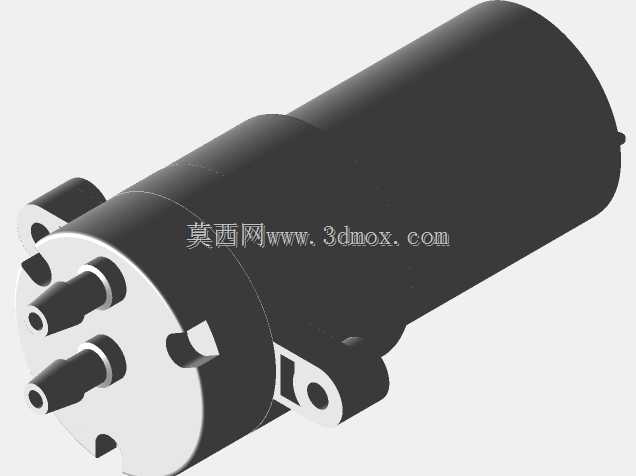

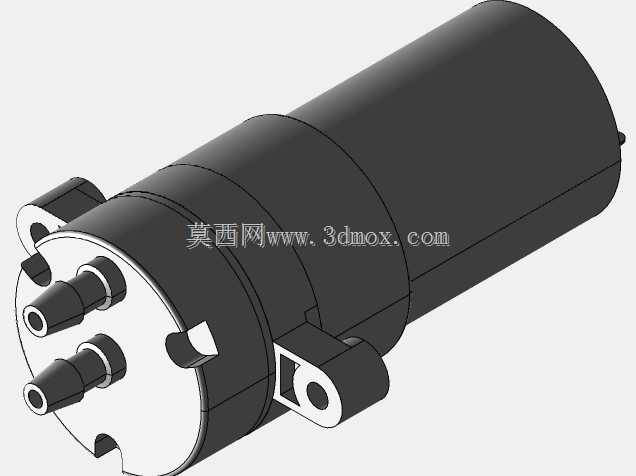

　　从结构设计来看，这款泵采用驱动电机与泵头直连的布局，动力端为常见的370系列有刷直流电机，泵头端集成了隔膜组件、进出液嘴与密封结构，中间的蓝色固定胶圈既起到电机与泵头的连接定位作用，也能缓冲电机运行时的振动传递，降低整机工作噪音。进出液嘴采用宝塔式接头结构，适配内径4.8mm的软质管路，安装时直接将硅胶管或PVC软管套入接头即可，无需额外紧固件就能满足低压工况下的密封需求，非常适合快装式小型设备的装配需求。

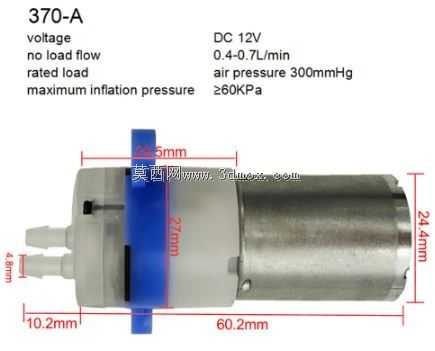

　　尺寸边界是小型设备结构设计时必须重点核对的参数，这款泵总长度为60.2mm，泵头段最大直径27mm，电机段外径24.4mm，进出液嘴端面到泵体安装基准面的距离为10.2mm，安装时可通过中间蓝色胶圈位置做径向固定，也可依托电机尾部的安装位做轴向定位，整体占用空间非常紧凑，即使是内部空间局促的手持设备也能顺利布置。性能参数上，这款泵适配12V直流供电，空载状态下液体流量范围在0.4-0.7L/min，输出气压可达300mmHg，最大充气压力不低于60KPa，能够满足低压小流量的流体输送需求，比如自动浇花系统中，单泵可带动3-5个滴头完成盆栽供水，作为气泵使用时也能为小型鱼缸提供足够的增氧气量。

　　建模过程中需要重点关注几个配合位置的公差：进出液嘴的外径尺寸需要控制在合理公差范围内，既要保证软管安装时的顺畅度，也要避免配合过松导致工作时管路脱落；隔膜腔的运动间隙需要预留足够的形变空间，避免隔膜往复运动时与腔壁发生摩擦干涉；电机输出轴与偏心轮的配合要保证同轴度，否则会增大运行噪音，同时降低隔膜的使用寿命。另外这类泵的流体接触部分均采用耐腐塑料材质，可输送弱酸碱类液体，但不能用于含有硬质颗粒的流体输送，否则会刮伤隔膜或卡滞单向阀，造成泵体失效，选型时需要提前确认输送介质的洁净度。
