红色翘板电源控制开关结构设计

　　这款翘板式电源开关是整机电气回路里最常见的手动通断控件，日常在桌面工控设备、小型电源机柜、家用小家电、测试治具、通讯终端外设里都能见到同规格产品的身影。做整机布局的时候，结构工程师最先要敲定的就是面板开孔尺寸，这类开关采用嵌入式卡装结构，主体黑色基座从面板正面推入预开好的矩形安装孔，基座两侧自带弹性卡扣，推入后卡扣自动弹开卡在面板背面，不需要额外锁螺丝或者打胶固定，装配效率很高，产线工人单手就能完成装件，后续售后维护需要更换开关时，从面板背面捏住两侧卡扣往中间挤压就能把开关顶出，拆装都不需要专用工具。

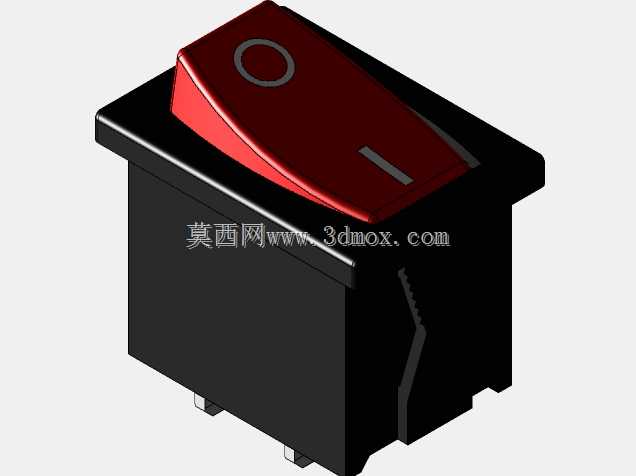

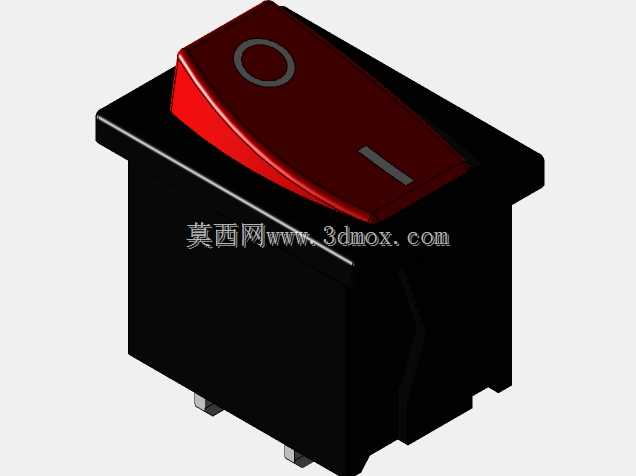

　　从三维结构上拆解来看，开关分为外露操作翘板、内部基座壳体、底部接线插脚三个核心部分。外露的翘板按键做了醒目的红色配色，在整机深色面板上辨识度很高，操作人员在设备运行状态下可以快速定位电源开关位置，避免误触旁边的功能按键；翘板表面做了内凹的弧形曲面，贴合手指按压的触感，按压一端的时候翘板绕内部转轴翻转，带动基座内部的动触片完成通断切换，翘板表面印刷的圆圈标识对应断开档位，短横标识对应接通档位，符合通用电气控件的标识规范，操作人员不需要额外看说明书就能识别开关状态。

　　基座部分采用黑色绝缘工程塑料注塑成型，材料一般选用阻燃尼龙或者耐温ABS，具备足够的电气绝缘性能，同时可以承受开关工作时内部触片轻微发热带来的温度升高，不会出现壳体软化变形的问题。基座的外形是规整的矩形块，侧壁做了多条加强筋，一方面提升注塑件的结构刚性，避免插拔接线端子的时候壳体发生形变，另一方面加强筋和安装孔内壁之间形成微小的过盈配合，抵消面板开孔的尺寸公差，让开关装完之后不会在孔位里出现晃动间隙。底部伸出的四个接线插脚是这款开关的典型特征，属于双刀双掷的接线形式，可以同时切断火线和零线两路回路，相比两脚单路开关，用在整机电源输入端的时候安全冗余更高，即便外部零线出现异常带电的情况，断开开关之后后端负载回路也能完全和市电输入端脱离，避免维修人员触电。插脚采用黄铜镀锡材质，导电性能好，同时镀层可以防止长期使用后氧化生锈，插脚的厚度和间距都按照通用接插件标准设计，可以直接搭配市面上标准的6.3mm快插接线端子，线束厂加工线材的时候直接把端子压接在导线上，往插脚上一推就能完成接线，不需要焊接，也不需要锁螺丝，大批量装配的时候效率优势非常明显。

　　设计这款开关三维模型的时候，首先要把安装边界尺寸锁死：面板开孔的长宽公差要控制在正零点几毫米的范围内，开孔太小开关装不进去，开孔太大会导致开关卡装之后松动，翘板按压的时候整个开关跟着往孔里陷；面板的可适配厚度一般在1到2毫米之间，卡扣的伸出长度要覆盖这个厚度范围，卡扣根部做圆角过渡，避免反复拆装的时候卡扣从根部断裂。翘板的翻转行程要预留足够的活动间隙，翘板和基座顶面的开口边缘之间要留均匀的缝隙，既不能缝隙太大进灰进水，也不能缝隙太小导致翘板翻转的时候和基座侧壁刮蹭，出现按不动或者卡滞的问题。内部的触片支撑结构、转轴定位槽都在基座内部一体注塑成型，不需要额外装配金属转轴，翘板底部的转轴凸台直接卡入基座的定位槽里，装配的时候把翘板往下一按就能卡入到位，减少零件数量。

　　在整机选型的时候，工程师还要核对开关的额定电流电压参数，匹配后端负载的功率，不能小马拉大车，同时要确认操作力的大小，这款翘板的按压力度设置在适中区间，既不会因为太轻容易被误碰触发，也不会因为按压力度太大导致操作人员频繁操作的时候手指疲劳。开关的整体高度从面板表面到插脚底端的尺寸要和机箱内部的纵深匹配，避免开关装完之后插脚和机箱内部的PCB板或者其他线束发生干涉，布局的时候要在开关后方预留出接线端子的插拔操作空间，方便产线工人插接线束。整个模型把开关的外部装配特征、插脚位置、卡扣结构都完整还原，结构工程师在做整机面板设计的时候可以直接调取这个模型装入装配体，提前核对开孔尺寸和周边零件的间隙，不用再手动测绘实物，大幅缩短机箱面板的设计周期，也能提前规避装配干涉、开孔尺寸不匹配这类常见的工程问题。
