多环波纹式柔性缓冲连接结构件

　　这类多环波纹结构的柔性构件，在管路布设、传动衔接、设备隔振场景里的应用频次极高，不少刚入行的结构工程师容易把它和普通波纹管混为一谈，实际上两者的受力边界、形变冗余设计逻辑差异很大。先从实际安装场景说，这类构件常被用在小通径气路、液路的硬管衔接位置，比如小型气动设备的阀组出口、桌面级实验装置的管路对接处，硬管加工和装配时必然存在同轴度偏差，硬接的话管路内压波动、设备运行振动会直接在衔接位置产生应力集中，时间久了要么接头螺纹滑牙，要么管壁出现疲劳裂纹，加上这个构件的波纹环是等距排布的，每一道环槽都能提供独立的形变余量，轴向可以承受±15%总长度的伸缩量，径向也能适配3°以内的偏角，完全能覆盖常规装配的公差累积误差，不需要额外加工调整节来补正安装偏差。

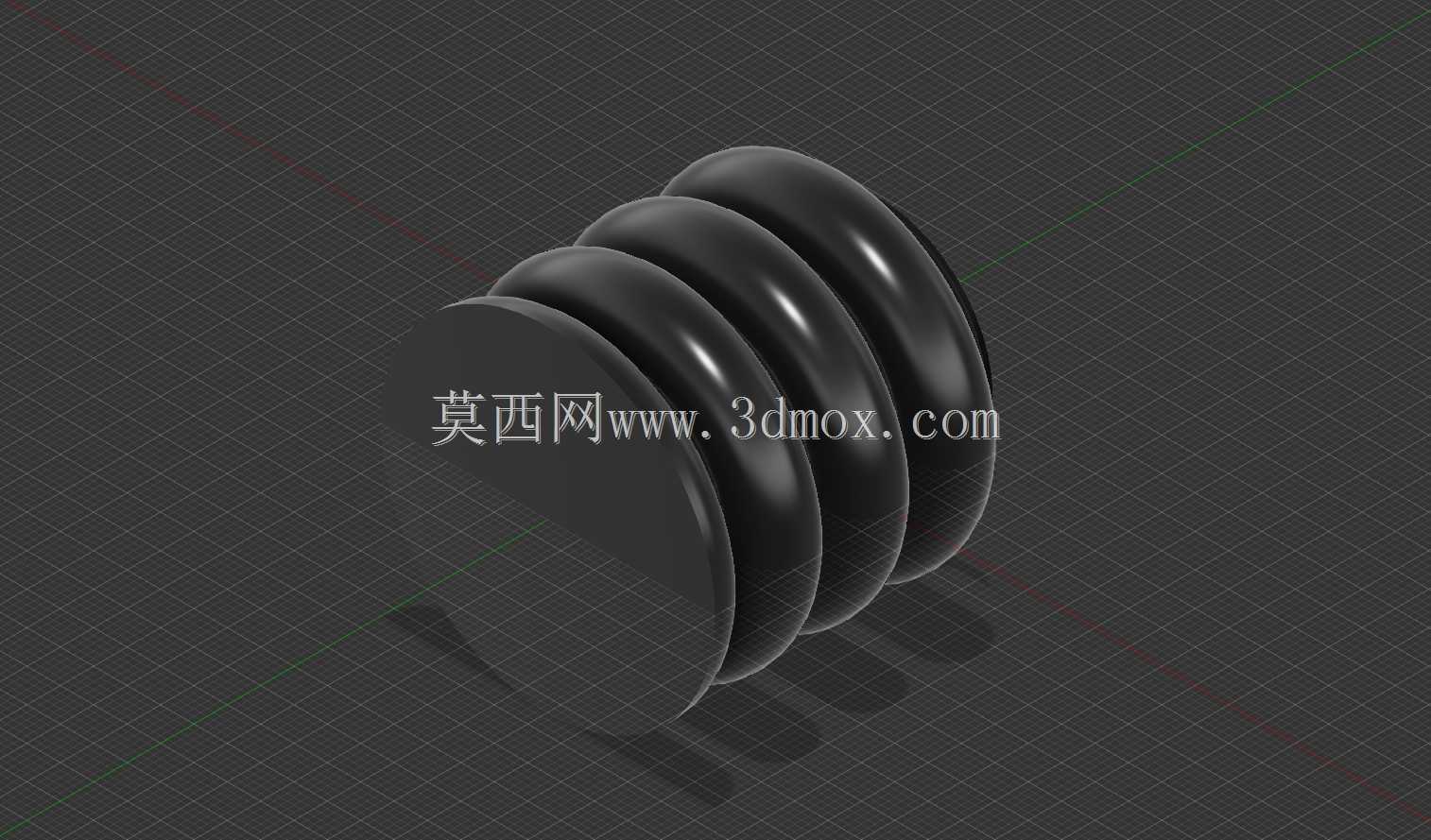

　　从功能特性上拆解，这个构件的端面是平整的实心圆盘结构，和常规带快插接头的波纹管不一样，端面可以直接贴合密封垫片，通过卡箍或者压盖锁紧，密封面的接触压强均匀，不会像带接头的构件那样在接头根部形成应力薄弱点。四道环形凸起的肋条不是等壁厚设计，每道肋的圆弧过渡处做了壁厚渐变处理，肋顶位置壁厚比肋根薄15%左右，这样在受到轴向挤压的时候，形变会优先在肋顶位置发生，不会出现肋根位置反复弯折导致的材料疲劳开裂，很多同类结构件用久了在波纹根部断裂，就是因为做了等壁厚设计，弯折应力全部集中在曲率最大的根部位置。

　　设计这类构件的时候，首先要明确安装边界的约束条件：总长度要根据两端硬管的预留间距确定，不能盲目做长，过长的话在管路内压较高的时候会出现轴向鼓胀，甚至把卡箍的锁紧力卸掉导致泄漏；外径要和配套的卡箍内径匹配，波纹的最大外径不能超过卡箍的内圈尺寸，不然安装的时候卡箍没法完全卡到端面的密封位置，会出现压偏漏液的问题。另外波纹的数量也不是随便定的，四道波纹的设计刚好平衡了形变量和结构刚性，波纹太少的话柔性不足，没法吸收足够的安装偏差和振动位移，波纹太多的话整体刚性太差，管路内压波动的时候会出现不必要的晃动，反而会带动两端的硬管产生振动。

　　实际选型的时候还要考虑使用场景的介质兼容性，如果是走普通压缩空气的场景，常规丁腈橡胶材质就能满足要求，如果是走弱酸碱溶剂的场景，就要换成氟橡胶材质，建模的时候要注意把波纹的过渡圆角做足，不能出现尖锐的棱边，不然模具加工的时候刀具容易磨损，而且硫化成型的时候材料在尖角位置容易出现填充不满的问题，导致构件内部有暗伤，承压的时候容易破裂。另外端面的平面度也要控制在0.1mm以内，不然压合的时候密封面有的地方压不实，就算加了垫片也容易出现渗漏，很多新手建模的时候只关注外形的波纹造型，忽略了端面的平面度要求，做出来的零件装上去总是漏，找半天找不到问题根源。

　　还有个容易被忽略的点，这类构件在做动态工况适配的时候，要核算振动频率和构件固有频率的差值，避免出现共振，比如如果配套的设备是小型气泵，运行振动频率在50Hz左右，那就要调整波纹的壁厚和环距，让构件的固有频率避开这个频段，不然运行的时候构件会出现大幅度的抖动，不仅会产生额外的噪音，还会加速材料的老化，缩短使用寿命。建模的时候可以通过调整每道波纹的间距、壁厚参数来微调固有频率，不需要额外加配重或者阻尼结构，就能满足大部分常规场景的隔振要求。
