手动刀杆式小型压力加工设备结构设计

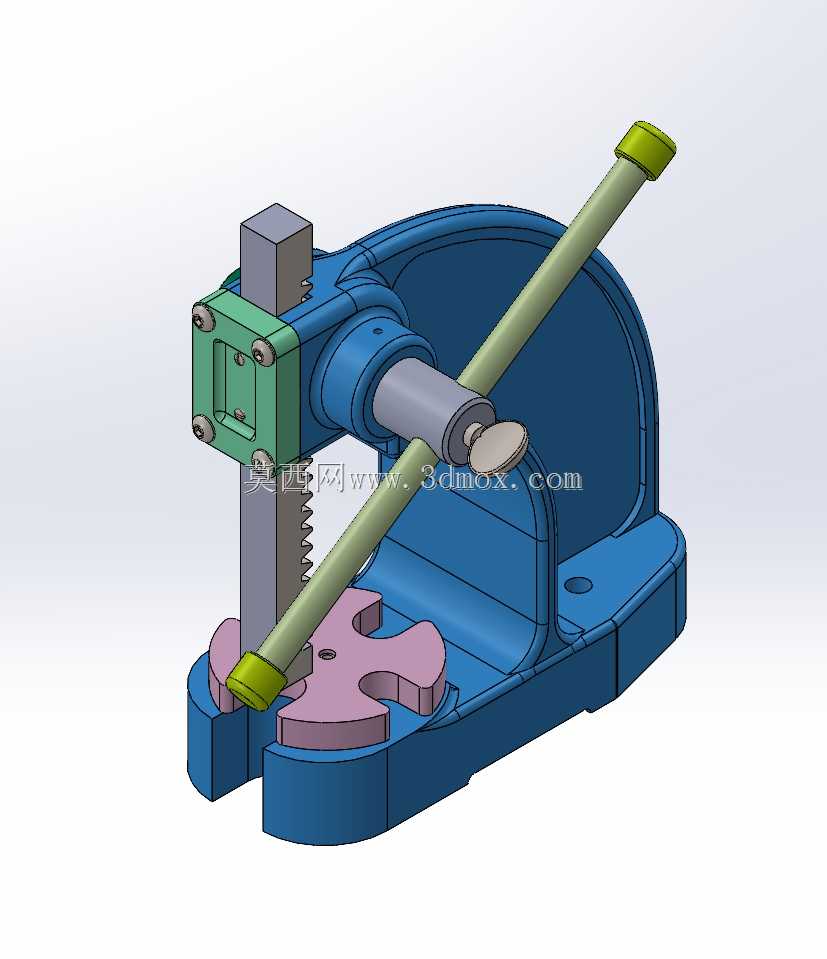

　　这款手动刀杆压力机主要面向小批量五金加工、维修工位、教学实训场景设计，可完成薄金属片冲裁、小尺寸销轴压装、简易铆接、工件校形等轻载压力加工作业，相比大型冲压设备无需外接动力源，部署灵活，适合零散加工、工位临时压装作业使用。设备整体采用立式悬臂布局，底座为一体式铸造型结构，底部预留两个安装沉孔，可通过螺栓固定在工作台面，避免作业过程中设备移位，底座上平面设置异形定位槽，可适配不同形状的简易定位工装，满足不同工件的装夹定位需求，作业时工件放置在底座工作台面的定位区域，无需额外搭建复杂夹具即可完成基础定位。核心施压部分采用齿轮齿条传动结构，竖直方向的齿条滑柱通过导向套与机身连接，导向套内置铜质衬套，降低往复运动的磨损量，延长设备使用寿命，

　　齿条与偏心转轴上的齿轮啮合，长操作杆穿过偏心转轴的安装孔，两端设置防滑握套，作业时下压操作杆即可通过偏心结构带动齿轮转动，驱动齿条滑柱竖直向下运动，对工件施加压力，松开操作杆后滑柱在复位弹簧作用下自动回程，操作行程可通过转轴端部的调节螺母调整，适配不同厚度工件的压装需求，避免空行程过长影响作业效率。机身侧面设置锁紧块组件，通过四个内六角螺栓固定在机身安装面，可在滑柱调整到指定高度后锁紧齿条，满足长时间保压的作业需求，比如小零件的粘接压合、过盈配合件的静置压装场景。操作杆的长度经过力臂优化，在常规成年人手力输入下，滑柱下端可输出足够的轻载压力，满足直径8mm以内销轴的压装、0.5mm厚度薄钢板的冲裁作业需求，不会出现力臂过短操作费力、

　　力臂过长导致设备结构过载的问题。设备的所有外露棱角均做倒钝处理，操作区域无突出的尖锐结构，避免作业过程中剐蹭操作人员，滑柱下端设置标准连接孔，可更换不同的压头、冲头配件，拓展设备的使用场景，比如更换橡胶压头可完成易碎件的压装，更换成型冲头可完成简易五金件的冲压成型。从安装边界来看，设备整体占地面积不足0.1平方米，底座宽度适配常规钳工工作台的安装尺寸，无需预留过大的操作空间，操作杆的最大转动半径控制在合理范围，作业时不会与周边工位的工具、设备产生干涉，适合在紧凑的维修工位、实训操作台、小五金加工摊位部署。设计过程中重点优化了传动部分的受力结构，偏心转轴的支撑位置采用双轴承支撑，减少转轴转动过程中的径向窜动，

　　保证滑柱下压过程中的垂直度，避免压装过程中出现偏载导致工件压歪、冲头崩损的问题，机身的弧形侧板结构在保证整体刚度的前提下，尽可能降低设备整体重量，方便设备的搬运与移位，相比同规格的铸铁台式压机，整体重量降低约30%，单人即可完成设备的搬运与安装。滑柱的行程设置为50mm，可满足绝大多数小尺寸零件的压装、冲裁作业需求，工作台面到滑柱下端的最大开口高度为120mm，可放置高度100mm以内的工件与配套工装，适配常见的小型压装作业场景。设备的所有运动部件均预留润滑注油孔，日常维护时只需定期向导向套、齿轮啮合位置注入润滑脂即可，无需复杂的维护保养，适合非专业设备维护人员使用，在教学实训场景中，也可作为机械传动、手动工装设计的教学演示模型，帮助学员理解齿轮齿条传动、偏心增力机构的工作原理，直观展示手动压力设备的力传递路径。
