MGB12S型M12x1.5螺纹电缆密封套结构

　　在电气柜布线、户外通讯设备接线、工业传感器走线等场景中，电缆进出壳体位置的密封与固定一直是结构设计中容易被忽略却直接影响设备防护等级的关键环节，这款MGB12S规格M12x1.5螺纹的电缆密封套，正是针对这类穿线需求设计的标准连接件。从实际使用场景来看，这类密封套常被用在IP65及以上防护要求的设备壳体上，既要承担固定电缆、避免线缆受外力拉扯时接线端子松脱的作用，也要阻断粉尘、水汽沿电缆穿设间隙进入设备内部的路径，在户外基站设备、工业控制机箱、机床电气舱这类存在振动、淋水、粉尘侵扰的工况下，密封套的结构合理性直接决定了设备长期运行的可靠性。

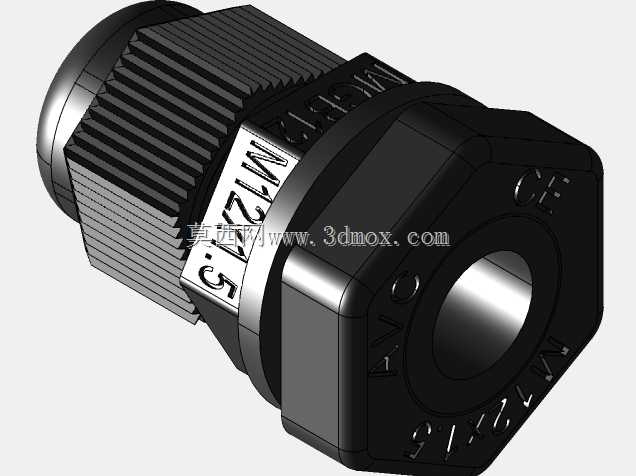

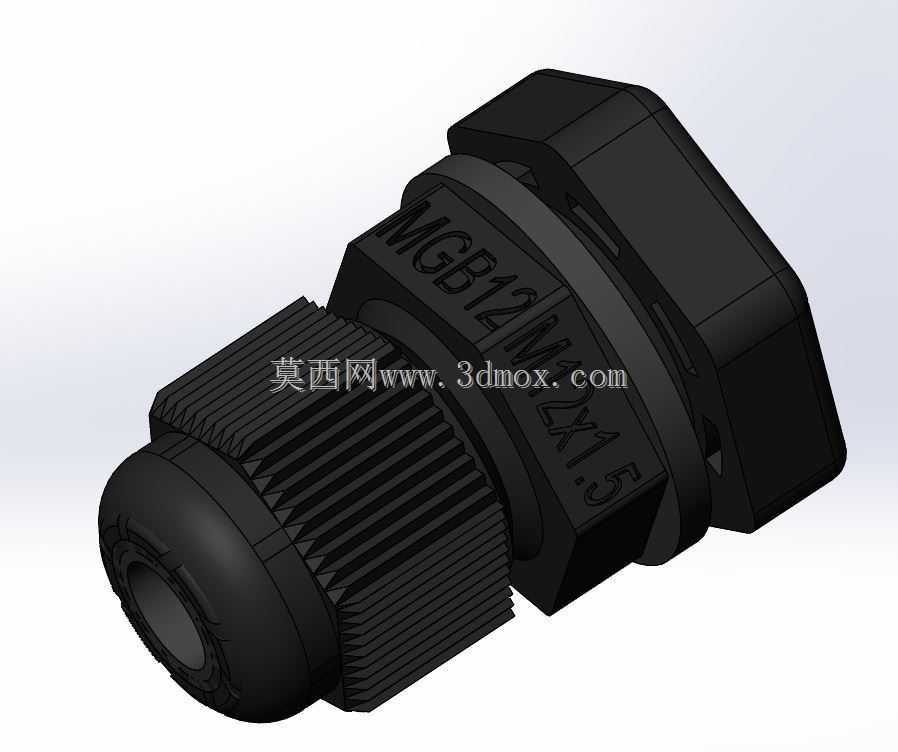

　　从结构设计的细节来看，这款密封套采用三段式组合结构，靠近安装面的六角锁紧段采用标准对边尺寸设计，适配常规开口扳手的拧紧作业，安装时无需定制专用工装，现场装配效率更高；六角段内侧自带一体式密封垫圈，当螺纹完全拧入壳体安装孔时，垫圈被压紧在壳体外壁与六角端面之间，实现安装位的径向密封，避免水汽从螺纹配合间隙渗入。中间段的外表面设计了周向均匀分布的防滑竖纹，在手动预拧阶段可以提供足够的摩擦力，无需工具即可快速对齐螺纹、完成预紧，减少装配初期螺纹错牙的概率。前端的柔性锁紧段采用锥面收束结构，当拧紧尾部的压合部位时，锥面会沿轴向均匀收缩，抱紧穿入的电缆外护套，收缩量适配对应线径范围的电缆，既不会因为压合力过大损伤电缆外绝缘层，也不会因为压合不足出现线缆松动、密封失效的问题。

　　设计过程中严格遵循了同规格密封套的外形尺寸与安装边界要求，安装螺纹采用标准M12x1.5细牙螺纹，螺纹有效长度适配1-4mm厚度范围的壳体板材，不管是薄金属钣金机柜还是厚塑料工程壳体，都能通过调整锁紧深度实现可靠固定；整体最大外径控制在合理范围内，相邻安装孔的中心距只需满足常规扳手操作空间即可，不会出现多套密封套密集安装时互相干涉的问题。穿线孔的通径匹配对应规格电缆的外径范围，内部的密封唇边做了圆角过渡处理，穿线时不会刮伤电缆的外护套，避免安装过程中造成线缆绝缘层破损的隐患。

　　从功能特性上看，这款密封套的结构兼顾了固定强度与密封性能，六角锁紧段的刚性结构可以承受足够的拧紧力矩，保证长期受振动工况下螺纹不会出现松退；柔性抱紧段的材料具备耐老化、耐温变的特性，在-40℃到120℃的工作温度区间内都能保持足够的弹性抱紧力，不会因为长期高低温交替出现开裂、松弛的问题。在三维建模过程中，所有配合尺寸都按照行业通用公差要求做了预留，螺纹部分的建模精度满足装配干涉检查的需求，导入设备整体装配体后，可以直接模拟安装状态，验证穿线位置与周边元器件的空间距离，提前排查布线时可能出现的线缆弯折半径不足、密封套与周边结构磕碰的问题。对于结构设计人员来说，这类标准件的精准模型可以直接调入装配体使用，无需重复建模，能有效提升布线设计、壳体开孔设计的效率，同时也能在设计阶段就确认安装空间是否足够，避免后期样机试制时出现装配干涉的问题。在设备选型过程中，也可以通过模型直观确认密封套的外形尺寸是否适配设备的外观设计需求，保证设备外部走线部位的外观协调性，不会因为密封套尺寸突兀影响设备整体的视觉效果。
