G系列壁挂式工业接线防护壳体结构设计

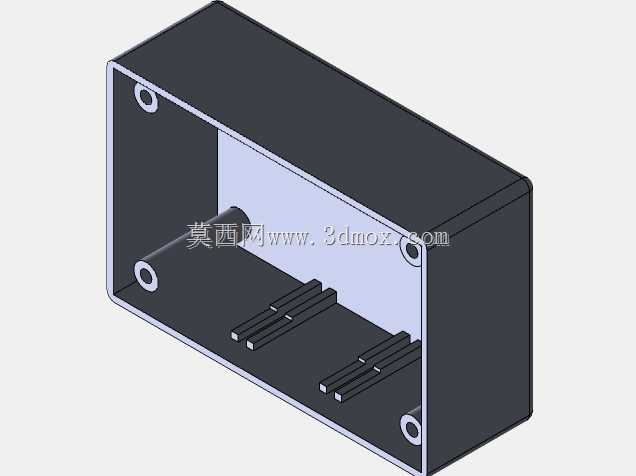

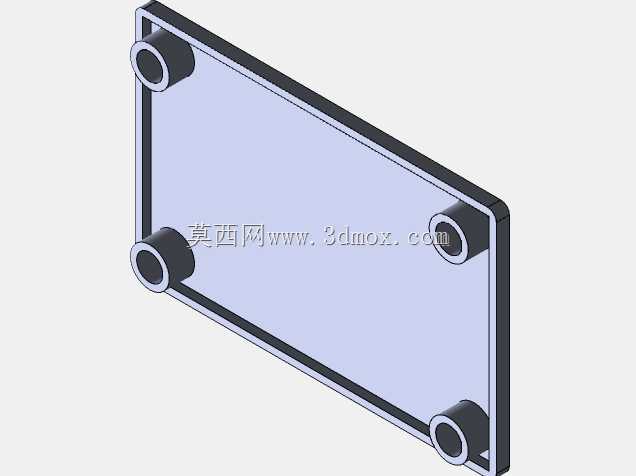

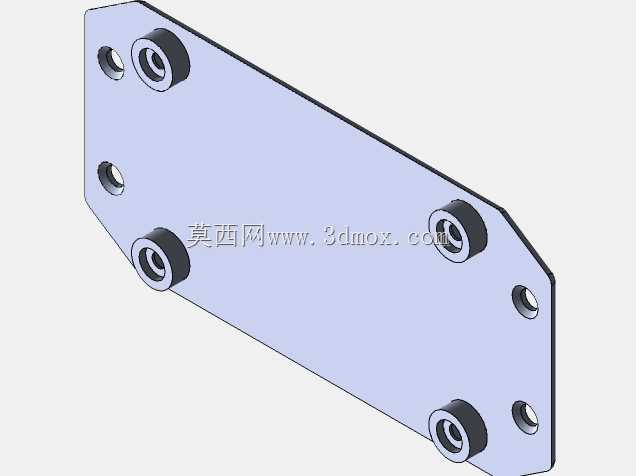

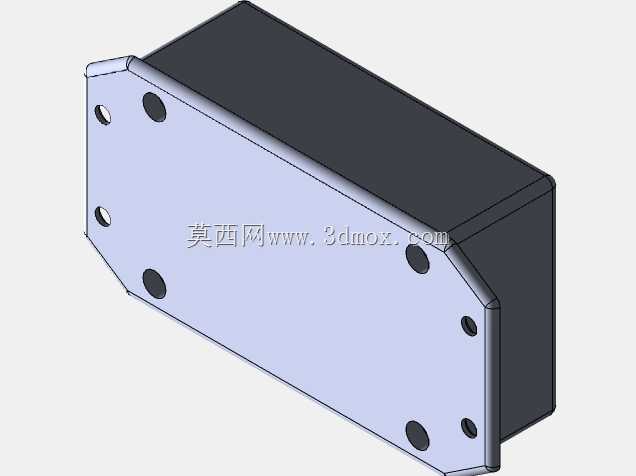

　　这款壁挂式工业防护壳体，主要面向户外通讯基站、工业现场信号转接、低压电气分线这类需要长期暴露在复杂工况下的接线防护场景，核心作用是为内部的接线端子、小型信号转接模块提供可靠的物理防护，隔绝粉尘、飞溅水汽、轻度外力碰撞对内部电气连接的干扰，避免接线端氧化松脱、异物搭接造成的信号中断或短路故障。从结构设计逻辑来看，壳体采用上下扣合的分体式结构，上盖为带斜切边角的长方盒型，下盖为平整的安装基面，这种斜切边角的处理并非单纯的外观优化，一方面是为了压缩安装时的边角占用空间，在狭窄的设备舱壁、通讯杆挂载位上避免边角磕碰干涉，另一方面也能减少户外安装时边角处的积水积灰，降低密封胶条长期被积水浸泡的老化速率。安装基面的固定孔位采用了沉孔设计，

　　四个主固定孔分布在基面的四个受力角位，额外补充的两个小孔位用于辅助定位，安装时螺丝完全沉入沉孔内，不会突出基面影响壳体与安装面的贴合度，同时也避免螺丝头突出造成的线缆刮蹭、人员剐蹭风险。壳体的合缝位置预留了连续的密封胶条安装槽，上下盖扣合后胶条处于均匀压缩状态，能够满足常规户外场景的防尘防溅要求，不需要额外做灌封处理就能适配多数非浸水的工业安装环境。从安装边界来看，壳体整体为窄长型轮廓，长度方向的尺寸适配常规通讯接线的端子排排布宽度，不需要额外弯折线缆就能完成内部接线，厚度方向控制在较低的水平，壁挂安装后突出安装面的尺寸较小，不会占用过多的设备周边操作空间，在多台设备并排安装的场景下，

　　相邻壳体之间不需要预留过大的间隙就能完成接线操作。设计过程中特意将安装基面与上盖的配合止口做了错位处理，扣合后止口形成迷宫式密封结构，即使胶条出现轻微老化，外界的粉尘和水汽也很难直接顺着合缝进入壳体内部，延长了壳体在无人值守场景下的维护周期。壳体的边角全部做了圆角过渡处理，没有尖锐的棱角，一方面是注塑生产时能够减少应力集中，降低壳体受外力冲击时的开裂风险，另一方面在现场安装施工时也能减少施工人员被棱角划伤的概率。内部的腔体预留了通用的端子排安装柱位，不需要额外打孔就能适配市面上主流的同规格接线端子，用户可以根据实际需求选择2位到8位的端子排进行安装，不需要对壳体做二次加工。上盖的内表面做了均匀的加强筋排布，既能够提升上盖的结构强度，

　　避免踩踏、重物挤压造成的上盖凹陷变形，同时加强筋的走向也顺着壳体的长度方向排布，不会干扰内部线缆的走线空间，线缆可以顺着加强筋之间的空隙规整排布，方便后期检修时梳理线路。在实际选型应用中，这类壳体常被用在厂区内的设备信号转接点、户外监控设备的接线端、通讯塔的分线位置，替代传统的金属接线盒时，本身的绝缘材质不需要额外做接地处理，安装流程更简便，同时重量更轻，在壁挂、杆装场景下对挂载结构的承重要求更低。设计时也考虑了户外使用的耐候性需求，壳体壁厚均匀，注塑成型时不会出现局部缩痕、壁厚差过大的问题，长期在紫外线照射、温差变化的环境下使用，不容易出现变形、脆裂的问题。安装孔位的间距采用了行业通用的安装尺寸，能够直接替换同规格的老旧防护壳体，不需要在原有安装面上重新打孔，降低了设备改造升级的施工成本。壳体的开合操作不需要专用工具，拧下周边的固定螺丝就能直接打开上盖，后期检修接线时操作效率更高，合缝位置的定位凸台能够保证每次扣合时上下盖的位置完全对齐，不会出现胶条错位挤压造成的密封失效问题。
