壁挂式通讯设备防护金属壳体结构

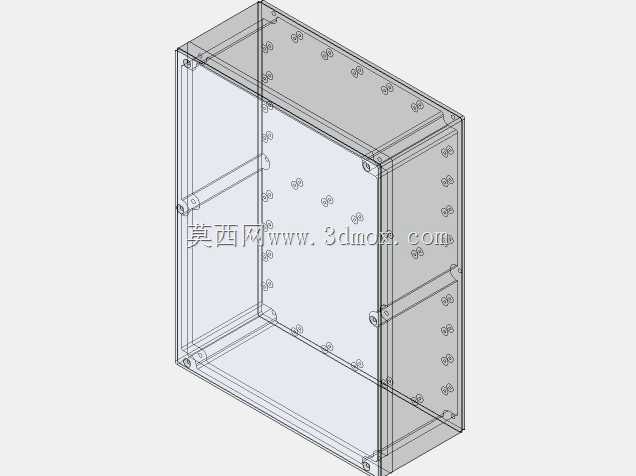

　　这款壳体的设计初衷，是为户外或工业场景下的小型通讯中继、信号采集模块提供可靠的物理防护，在实际项目应用中，这类壳体常被部署在厂区周界、基站配套、弱电井道这类环境条件相对复杂的点位，既要隔绝外界粉尘、溅水对内部电路板的侵蚀，也要具备足够的结构强度，抵御安装过程中的磕碰以及长期使用中的结构形变。从结构设计逻辑来看，整体采用六面拼接的钣金架构，主体腔体与侧封板、前面板通过周圈均匀排布的紧固件连接，这种排布方式并非随意设置，而是经过受力仿真验证：每间隔固定距离设置的连接点，能够让板材拼接处的压紧力均匀分布，避免局部密封失效，同时也能在板材受外力冲击时，将应力快速分散到整个箱体框架，不会出现单块板材凹陷变形的问题。尺寸参数上，

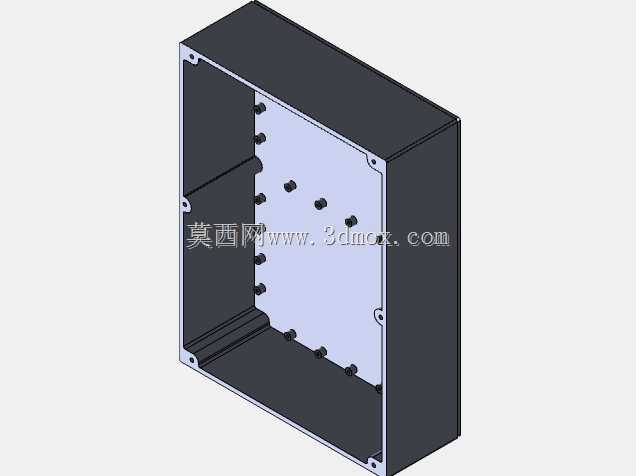

　　整体外轮廓为318mm×238mm×101mm，这个尺寸边界是经过多轮内部器件适配确定的：腔体内部的净空间刚好可以容纳标准尺寸的通讯核心板、电源模块以及接线端子排，不会出现空间浪费导致的壳体冗余，也不会因为空间局促造成器件装配干涉，101mm的厚度维度，特意预留了接线的弯折空间，现场施工时不需要额外调整线缆走向就能完成端子压接。安装结构的设计充分考虑了现场施工的便利性，腔体背部预留的壁挂固定位，适配常规的膨胀螺栓安装尺寸，施工人员不需要额外制作转接支架，就能直接将箱体固定在水泥墙面、金属立杆或者设备机架上；腔体内部预留的两层安装柱，一层用于固定核心电路板，安装柱的高度经过精准计算，让电路板与箱体底板之间留出足够的散热间隙，

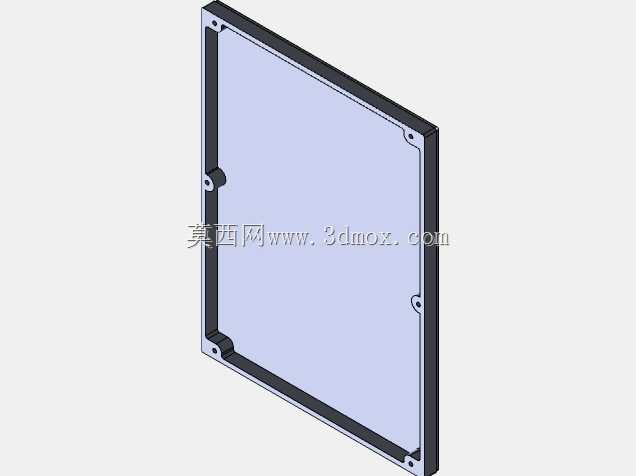

　　避免器件工作时的热量直接传导到板材上形成局部积热，另一层安装位可以根据需求选配隔离板，将强电接线区域与弱电信号区域做物理分隔，减少电磁干扰对通讯信号的影响。前面板采用透明可视材质设计，不需要打开箱体就能观察内部模块的运行指示灯状态，日常巡检时不用拆卸紧固件就能快速判断设备运行情况，大幅降低后期运维的工作量；透明面板与金属框架之间预留了密封胶条的安装槽，装配时嵌入发泡橡胶条，就能达到常规工业场景要求的防护等级，应对日常的溅水、粉尘侵入完全足够。在细节处理上，所有板材的弯折处都做了圆角过渡处理，避免施工人员装配时被锋利的钣金毛刺划伤，周圈的连接孔位都做了沉头设计，紧固件安装后不会突出箱体表面，既提升了整体外观的整洁度，

　　也避免突出的螺栓头在安装过程中勾挂线缆或者磕碰周边设备。腔体底部预留的防水透气阀安装位，可以根据使用场景的防护等级需求选配配件，在高湿、温差较大的部署环境中，平衡箱体内外的气压差，避免因为温度变化导致箱体内壁凝露，打湿内部电路板造成短路故障。这类壳体的结构设计没有追求过度的冗余性能，而是在满足使用需求的前提下尽可能优化加工工艺，所有板材都可以通过常规的激光切割、数控折弯工艺完成加工，不需要特殊的成型模具，小批量定制或者批量生产都能控制合理的加工成本，对于通讯集成商来说，这类标准化尺寸的壳体也能减少项目中的定制设计工作量，直接选型适配就能快速完成设备集成，缩短项目的交付周期。在实际装配逻辑上，整个壳体的装配流程不需要特殊工装，施工人员按照顺序先将内部器件固定在安装柱上，完成线缆接线后，依次扣合侧封板、前面板，拧紧紧固件即可完成组装，拆卸维护时也只需要拆开对应位置的面板，不需要将整个箱体从安装位拆下，就能完成内部模块的更换或者线路检修，这种快装化的结构设计，对于后期运维的友好度很高，尤其是在高空或者狭窄空间作业时，能大幅减少运维人员的操作时间，降低作业风险。
