SOATE外置式燃油输送泵结构设计

　　在车用动力供油系统、小型内燃机组燃油供给单元的配套选型与结构设计工作中，外置式燃油泵的结构合理性直接决定了供油稳定性、整机布置灵活性与后期维护便捷性，这款外置燃油泵的三维结构设计，完全围绕工程实际应用中的边界约束展开，没有冗余的造型修饰，所有结构特征都服务于功能实现与安装适配需求。从实际应用场景来看，这类外置燃油泵多用于供油管路与油箱存在一定布置距离的动力系统中，不同于浸在油箱内部的内置泵结构，外置安装的形式不需要在油箱本体开设大尺寸的安装检修口，对于改装类动力单元、小型通用内燃机组、特种作业车辆的副供油系统来说，能够大幅降低油箱的改造成本，同时后期检修更换时不需要排空油箱内燃油、拆解油箱密封结构，维护作业的效率更高，

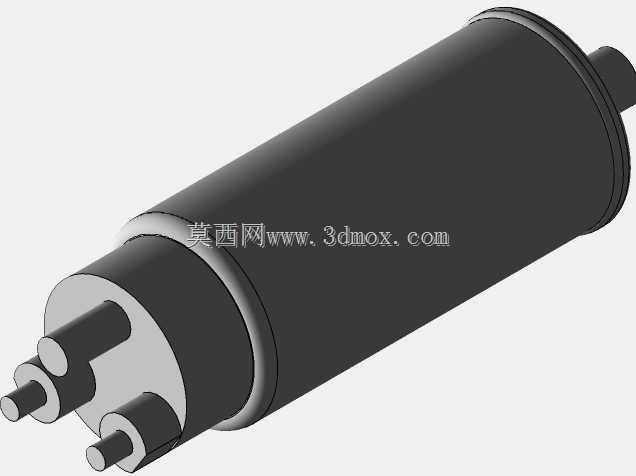

　　也能减少燃油泄漏带来的安全隐患。从功能特性层面来看，这款泵体采用圆柱式一体化壳体设计，主体外壳为等径圆柱结构，壳体两端做了阶梯式的密封止口设计，一端布置多规格的管路接头，分别对应进油、出油以及必要的压力检测接口，不同直径的接头结构可以适配不同通径的燃油管路，避免安装过程中出现管路错接的问题，接头与壳体的衔接位置做了圆弧过渡处理，能够减少燃油在接口位置的流阻损失，避免局部湍流带来的供油压力波动。泵体的另一端为密封端盖结构，端盖与主壳体采用过盈配合加密封胶圈的组合密封形式，能够承受燃油系统的常规工作压力，避免长期使用过程中出现燃油渗漏的问题，壳体表面做了均匀的壁厚设计，既能够保证壳体的结构强度，承受管路振动带来的交变载荷，

　　也不会因为壁厚过大导致整体重量超标，增加安装支架的承载负担。在设计思路的考量上，这款泵体的所有外部结构都做了安装适配性优化，圆柱式的主体外壳可以适配常用的喉箍式安装支架、卡箍式固定座，不需要额外设计定制化的安装抱具，在整车或者机组的管路布置过程中，可以根据周边的空间余量灵活调整安装位置，沿着管路走向就近固定，不需要预留特殊的异形安装空间。接口端的多接头同轴布置设计，能够让管路连接后的走向更加规整，减少管路的弯折角度，降低燃油输送过程中的沿程阻力，同时接头的伸出长度做了统一的尺寸约束，保证管路套接之后有足够的密封接触长度，避免车辆运行过程中振动导致管路松脱。从外形尺寸与安装边界来看，

　　这款泵体的主体直径控制在常规外置燃油泵的通用尺寸区间内，整体长度适配多数紧凑型动力舱的布置空间，安装时只需要保证泵体轴线与车辆行驶方向存在合理的夹角，避免车辆爬坡、倾斜工况下泵内出现气阻问题即可，不需要额外预留过大的操作空间。泵体的所有外部棱角都做了小圆角钝化处理，一方面可以避免安装过程中锐边割伤操作人员、割破燃油管路的外层防护，另一方面也能减少应力集中点，降低长期振动工况下壳体出现疲劳裂纹的风险。在流体通道的结构设计上，泵体内部的流道顺着接口走向做了平滑过渡，没有突兀的截面突变，能够减少燃油流经泵体时的压力损失，保证泵输出的燃油压力稳定，匹配后端喷油部件的供油压力需求，同时平滑的流道内壁也不容易沉积燃油中的杂质，降低长期使用后流道堵塞的概率。对于三维建模与结构设计从业者来说，这类泵体的建模过程需要重点关注密封止口的尺寸公差配合、接口位置的同轴度约束、壳体壁厚的均匀性控制，这些细节直接决定了后续结构验证、实物加工的可行性，很多新手建模时容易忽略密封槽的尺寸规范、接头位置的安装空间预留，导致设计出的模型在实际装配时出现干涉、密封失效的问题。在设备选型匹配时，这类外置燃油泵的结构形式也方便工程师快速核算安装空间、匹配管路通径，不需要因为异形结构重新调整周边部件的布置方案，能够大幅缩短动力系统的设计开发周期。
