三十四针防水直角车载连接器插头

　　这款三十四针防水直角针头属于多芯线束对接连接器，主要用于车载电控单元、车身控制器、动力域接线盒以及工业设备内部需要密集信号传输的位置。针位数量较多，能够在一个插接界面内同时承载多路低压信号、传感器输入和小电流控制回路，减少分散接插件占用的面板空间，也让线束走向在装配阶段更集中、更便于捆扎和检修。

　　从实际布置来看，直角出线结构是该件最有价值的部分。设备侧壁或控制器壳体后方往往没有足够的直线拔插空间，若采用直式插头，线束尾部会沿垂直于安装面的方向伸出，容易和周边钣金、支架或覆盖件发生干涉。弯角结构把出线方向转折到近似平行于安装面，能够显著压缩连接器后方的预留深度，在薄壁舱体、车门内侧、仪表台骨架附近这类狭窄区域尤其适用。建模时需要重点保留弯头过渡区的圆角和壁厚变化，因为这一区域既是线束弯折应力集中处，也是密封橡胶件、壳体卡扣和端子保持结构相互配合的关键位置。

　　防水设计围绕插接界面展开。插头前端的罩壳形成较长的配合腔，与对应插座对接后，可通过界面密封圈、导线侧密封栓以及壳体止口共同阻挡水雾、泥水和盐雾侵入。三十四枚针脚沿侧边有序排列，针脚间距、端部导向和防错特征需要在数模中准确表达；装配时若针位错位，端子可能被顶弯，严重时会造成接触不良。壳体上的凸筋、台阶和锁扣位置并非单纯装饰，它们承担着端子定位、插件导向、锁紧保持和防反插作用，结构设计人员在核对模型时应把这些特征与配套插座逐一匹配。

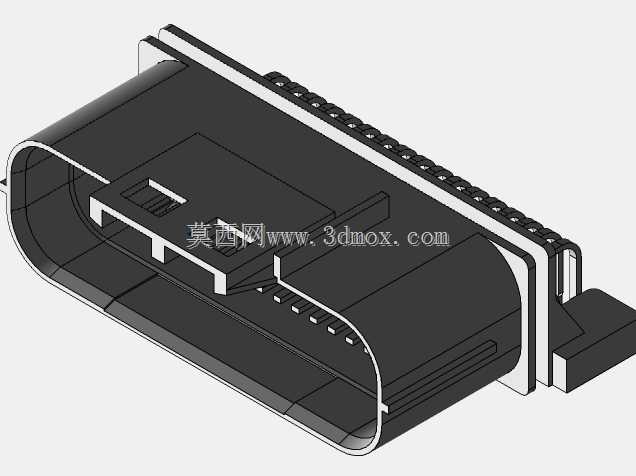

　　外形上，主体为长条形弯角壳体，一侧开放形成插接腔，另一侧布置密集针脚及尾部出线区域。安装边界不能只测量本体最大长宽高，还要把线束最小弯曲半径、手部拔插空间、锁舌按压行程和维修工具活动范围纳入校核。若插头靠近振动源，周边应预留固定卡扣或扎带点，避免线束自重长期作用于针脚根部。模型中的侧壁厚度、端部挡块、内部隔筋和外侧加强肋都反映了注塑件的成型逻辑：厚薄突变会带来缩痕和翘曲，深腔区域需要考虑拔模斜度，卡扣根部则要保留弹性变形空间。

　　在系统选型时，这类连接器适合信号密度高、安装深度受限且暴露在潮湿环境中的场合。三维结构可用于检查对接姿态、线束弯折路径、面板开孔和维修可达性；对于自动化产线，也可据此评估插接工位的夹爪取件方向和压装行程。
