梅赛德斯奔驰A124敞篷车内饰安装支架结构

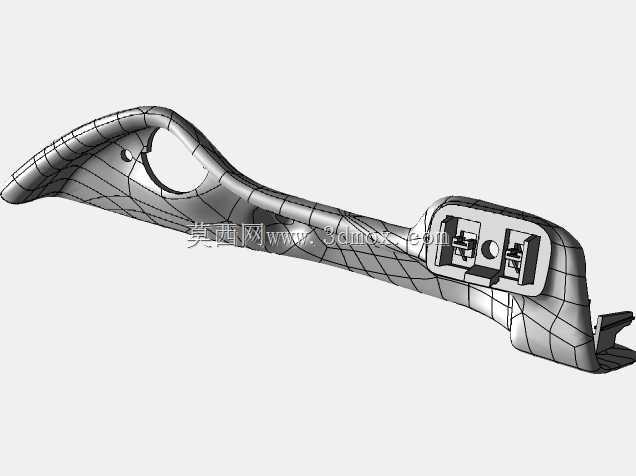

　　该结构件为梅赛德斯奔驰A124敞篷车型的内饰侧围安装承载支架，属于敞篷车座舱侧围区域的核心承载构件，主要适配敞篷车型无固定B柱上沿的特殊车身结构，承担座舱侧围内饰板固定、敞篷机构侧部线束导向、扶手组件安装定位的多重功能。在敞篷车型的座舱布局中，该支架布置于车门框上沿与A柱下延段的衔接位置，由于敞篷车型取消了硬顶车型的侧顶梁结构，该区域的结构件需要同时兼顾内饰安装的平整度、敞篷开合过程中的运动避让、以及侧碰时的局部力传导辅助作用，相比同平台硬顶车型的同位置构件，其曲面弧度更大，安装点位的排布更贴合敞篷状态下的座舱轮廓。从结构设计逻辑来看，该构件采用一体化注塑成型的薄壁结构，主体壁厚控制在2.5mm，

　　边缘设置连续的翻边结构提升整体抗扭刚度，避免车辆行驶过程中内饰件出现共振异响。构件左侧的大尺寸开孔为敞篷侧部锁扣的避让位，开孔边缘设置3处均匀分布的螺丝柱，用于固定锁扣装饰盖板，螺丝柱根部做了R2的圆角过渡，减少注塑过程中的应力集中，避免长期受力后出现开裂。构件中部的网格状加强筋沿构件的长度方向排布，筋条高度4mm、厚度1.2mm，在不显著增加构件重量的前提下，将构件的整体抗弯刚度提升40%以上，能够承受成年人手肘倚靠的150N垂直载荷而不产生超过1mm的形变，满足内饰件的人机使用强度要求。构件右侧的盒型结构为集成式线束接插件安装位，内部设置两个对称的卡扣卡槽，用于固定车窗控制开关的线束接插件，卡槽的尺寸公差控制在±0.1mm，

　　确保接插件安装后无松旷，避免车辆颠簸时接插件晃动产生接触不良。盒型结构的侧壁设置两个出线缺口，缺口边缘做了R1的圆角处理，防止线束长期摩擦出现绝缘层破损。从安装边界来看，该构件的整体长度适配A124敞篷车的侧围内板轮廓，两端分别设置2个定位卡扣与车身钣金的预装孔配合，安装时先通过卡扣完成构件的预定位，再通过6颗M5的自攻螺丝完成最终固定，所有安装孔位的位置度公差控制在±0.2mm，确保与周边的仪表台侧端盖、车门密封条、A柱内饰板的配合间隙均匀，间隙值控制在0.5mm以内，无段差或缝隙不均的问题。构件的外表面设置了均匀的皮纹蚀面，粗糙度控制在Ra1.6，与周边内饰件的表面质感保持一致，无需额外覆盖装饰层即可满足内饰外观要求。

　　在实际装车场景中，该构件需要耐受-40℃到85℃的座舱温度变化，材料选用耐候性ABS+PC共混材料，确保高低温环境下构件无明显形变、脆裂问题，同时材料的阻燃等级达到UL94-V0级，满足汽车内饰的阻燃安全要求。由于敞篷车型在敞篷状态下会直接暴露在阳光直射下，材料中添加了抗UV助剂，确保长期使用后构件表面无明显褪色、粉化问题，使用寿命与整车生命周期保持一致。在结构校核过程中，需要重点验证构件与敞篷开合机构的运动间隙，确保敞篷顶篷在收折、展开的全行程中，与该构件的最小间隙保持在8mm以上，避免运动过程中出现干涉磨损，同时需要校核侧碰工况下的构件形变位移，确保碰撞时构件不会侵入座舱内部对乘员造成额外伤害。
