SIM808 GSM/GPRS通讯定位模块结构

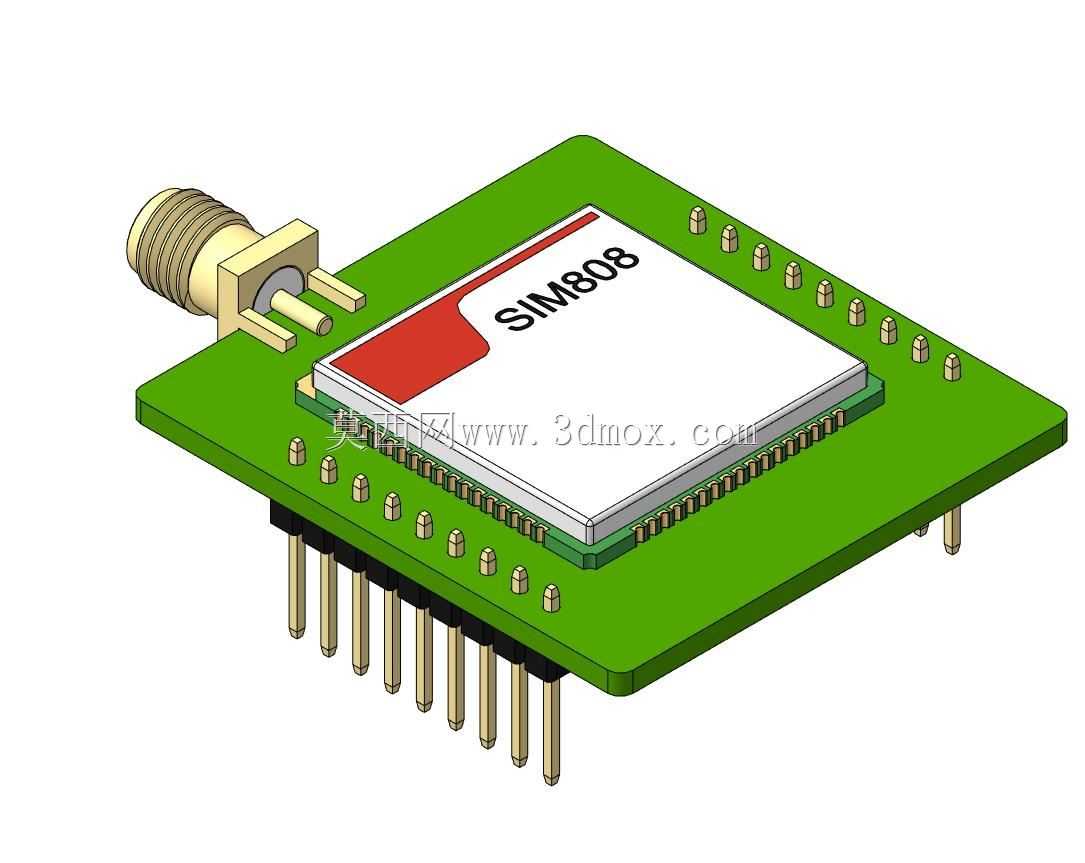

　　做车载定位终端、野外数据采集设备的结构设计时，这类集成GSM/GPRS与GPS功能的通讯模块是核心选型部件，很多刚入行的结构工程师容易忽略模块的安装边界与外围器件的避让空间，导致后期打样出现射频干扰、排针对接不畅的问题。这个SIM808模块的三维结构完整还原了实物的装配细节，从板载的SMA射频接头到四周的表贴焊盘、底部的排针引脚，每一处结构特征都对应实际生产中的装配要求。

　　从实际应用场景来看，这类模块常被嵌入到车载追踪器、共享设备电控单元、偏远区域环境监测终端、老人儿童定位穿戴设备中，既要完成蜂窝网络的数据传输，还要实现GPS卫星定位信号的解析，不需要额外搭配独立的GSM通讯模块与GPS接收模块，能大幅缩减终端设备的主板占用空间。做结构设计时首先要关注模块的安装边界，模块本体的PCB基板为矩形结构，左上角突出的SMA外螺内孔射频接头是整个模块的最高结构点，设计设备外壳时要在对应位置预留射频天线的拧接操作空间，不能让外壳筋位贴到接头的螺纹段，否则后期组装时无法拧紧天线接头，还会挤压接头导致焊接引脚脱焊。

　　模块四周分布的表贴焊盘是模块与主板的焊接固定位，同时兼顾部分信号引脚的连接，底部伸出的直插排针是主功能引脚，排针的伸出长度有严格的尺寸要求，做主板封装设计时要对应排针的间距设置通孔焊盘，焊盘的孔径要比排针直径大0.2mm左右，既能保证焊接时焊锡充分浸润，也能避免插装时排针无法顺利穿过主板。很多工程师建模时容易忽略排针的倒角细节，实际生产中排针端部都有微小的导入倒角，三维模型里还原这个特征能让虚拟装配时的干涉检查更贴近真实情况，不会出现实际能装配但软件提示干涉的误判。

　　从功能特性对应的结构设计来看，模块上的SIM808芯片是核心器件，芯片表面的丝印标识在三维模型中也做了还原，做整机丝印对位时可以参考芯片的摆放方向确定模块的安装朝向，避免装反后天线方向被设备内部的金属结构遮挡，影响GPS信号接收与GSM网络信号强度。模块PCB的四个角建议预留1mm左右的避让圆角，对应设备外壳内部的定位柱，安装时可以通过定位柱快速卡接模块，减少螺丝固定的点位，同时避免PCB尖角在设备受振动时顶到外壳内壁产生应力集中，导致PCB开裂。

　　设计这类模块的外围结构时，还要注意射频区域的净空要求，SMA接头周围10mm范围内不能布置金属构件、大体积电解电容等会干扰射频信号的零件，三维建模时可以在这个区域建立参考面做净空检查，提前排查结构干涉与信号干扰的隐患。另外模块底部排针之间的间隙要预留足够的走线空间，同时要避免在排针正下方布置过高的表贴元件，否则模块插装到主板后会挤压下方元件导致虚焊或者元件损坏。做设备的防水结构设计时，SMA接头与外壳的配合位置要加装防水胶圈，胶圈的压缩量控制在30%左右，建模时要对应胶圈的线径预留密封槽的深度与宽度，保证户外使用时雨水不会顺着接头缝隙进入设备内部。

　　很多工程师在做这类模块的集成设计时，容易忽略模块的散热空间，虽然SIM808的工作功耗不高，但在长时间进行GPRS数据传输与GPS定位时，主芯片表面会有一定的温升，建模时要在芯片上方预留2mm以上的空气对流空间，不要直接把外壳内壁贴到芯片表面，避免热量积聚导致模块工作不稳定。另外模块的安装固定不要只依赖排针的焊接强度，建议在PCB的两个对角设置螺丝固定孔，用M2的铜柱将模块与主板连接固定，提升设备在振动环境下的连接可靠性，比如车载场景下长期的路面振动，如果仅靠排针焊接固定，很容易出现焊盘脱落、引脚脱焊的问题。

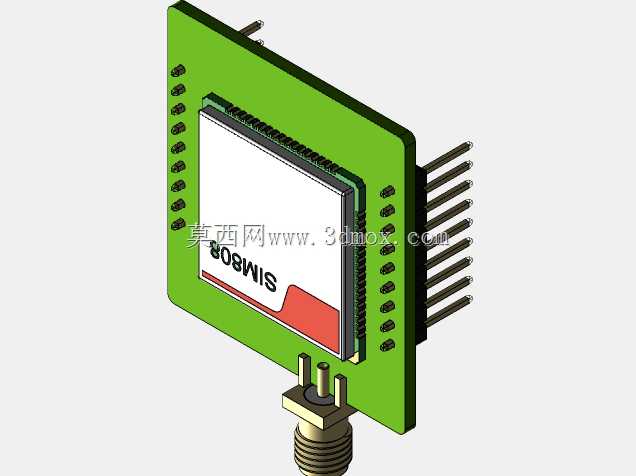

　　从三维建模的细节还原度来看，这个模型准确呈现了SMA接头的金属外壳、插芯、固定引脚的结构，排针的金属光泽与塑料基座的区分也做了对应，PCB板的厚度、焊盘的位置都和实物尺寸一致，在做整机虚拟装配时可以直接调用这个模型进行干涉检查、安装空间校核，不需要自己再花时间测绘模块尺寸，能大幅缩短结构设计的周期，避免因为尺寸测绘误差导致的后期改模问题。尤其是做小型化便携设备的设计时，每一寸内部空间都需要精准核算，准确的模块三维模型是结构布局的基础，能提前预判装配顺序、操作空间、信号干扰等多方面的问题，减少打样迭代的次数。
