HLK-2M系列AC-DC隔离电源模块结构

　　在工业控制板、智能仪表、通信终端和小型嵌入式设备的板级供电设计里，这类2W功率等级的AC-DC隔离电源模块承担着把市电交流输入转换为低压直流输出的任务。它不是板上一颗可有可无的贴片元件，而是整机安规隔离、前端取电和后级电路保护的关键边界件。做整机结构堆叠时，工程师往往先确定它的位置，再排布变压器、端子、继电器和主控板，因为模块本体高度、引脚伸出长度以及周边安规爬电距离都会直接影响外壳内腔尺寸。

　　该系列模块覆盖3.3V、5V、12V、15V、24V等常见直流输出规格，输入侧面向交流市电应用，内部集成整流、开关变换、隔离和稳压相关环节。对设备开发者来说，选用成品模块的价值在于不必从零搭建反激电源、反复调试EMI和变压器绕组，也能在有限板面积内获得相对完整的隔离供电方案。实际布板时，交流输入走线与低压直流输出走线需要分区域处理，模块下方不应穿过无关铜皮，输入保险丝、压敏电阻、整流桥和滤波电容要按电流回路紧凑布置，输出侧则根据负载波动情况补充电解或陶瓷滤波电容。

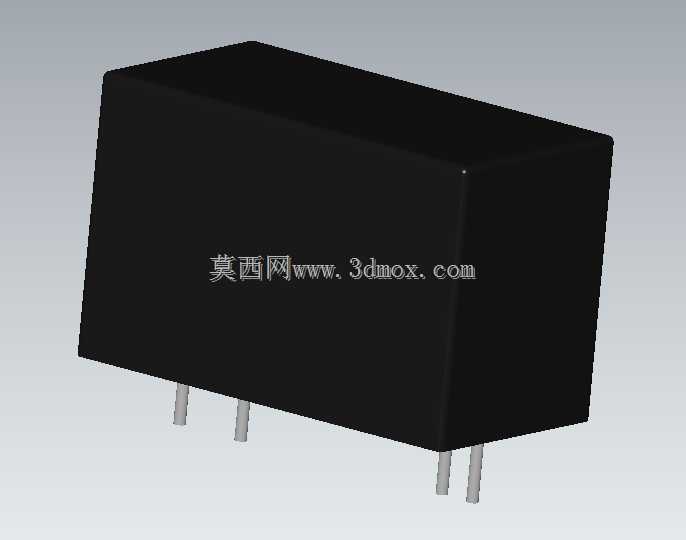

　　从外形上看，模块采用黑色灌封壳体，整体接近长方体，边角带有轻微过渡，外部轮廓规整，适合在PCB上以直插方式焊接。壳体不仅提供物理防护，也把内部功率器件、磁件和焊点封闭起来，减少灰尘、潮气以及装配触碰带来的风险。侧向伸出的引脚是结构建模时必须保留的特征，引脚中心距、伸出长度和焊接后的有效高度都不能随意简化；如果只画一个黑色方块而忽略引脚，结构评审时就无法检查PCB开孔、波峰焊干涉以及外壳底部间隙。

　　安装边界方面，这类模块通常直立布置在电路板边缘或靠近交流输入端子的位置。外壳与上方盖板之间要保留绝缘和散热空间，侧面与相邻金属件、端子、线束之间应按安规要求留出足够距离。在多板叠层设备中，模块顶部往往是整机内较高的元件之一，决定上壳最小内高；在导轨式仪表或小型控制器里，它还可能与接线端子、变压器、继电器并排，因此三维布局时需要同步检查插拔工具、线束弯曲半径和维修可达性。若设备外壳采用灌胶或灌封工艺，还要确认模块外壳表面与胶体的相容性，避免长期热循环后产生应力。

　　热设计虽然不像大功率电源那样复杂，但2W模块在密闭壳体内仍需考虑温升。负载长期接近额定值时，模块周围不宜被高热器件三面包围，底部焊盘和铜皮可辅助散热，顶部不应紧贴绝缘片或外壳筋位。对于工业现场存在浪涌、群脉冲和电压跌落的场景，前端保护器件与模块输入引脚之间的走线应短而明确，地回路避免与信号地混接。隔离电源的意义就在于让交流侧干扰不直接串入MCU、传感器和通信接口，因此结构上把强电区和弱电区分开，比单纯在原理图上增加电容更有效。

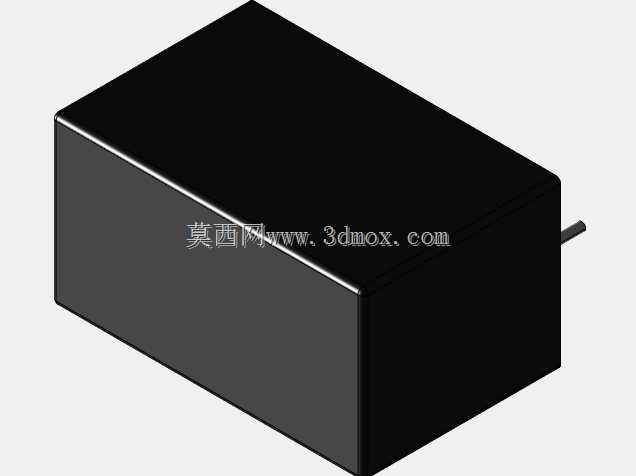

　　建模时可以把模块拆分为壳体、端部引脚和底部焊接边界三个主要部分。壳体按实物比例建立长方体包络，表面保留黑色塑封质感；引脚使用细长方体或简化金属件表达，位置与封装尺寸对应；若用于整机装配，还应在PCB上建立禁布区和高度检查体。这样在设计阶段就能发现模块与外壳卡扣、标签、线束、螺丝柱之间的冲突。对于需要输出STEP或IGES中间格式的协作场景，模型应保持实体连续、命名清晰，避免把水印、图片或装饰文字并入几何体。

　　在物联网网关、电表、工控模块、楼宇控制器和小型家电控制板中，这类电源模块常作为主电源或辅助电源使用。它的优势是体积小、规格齐全、替换路径清晰，适合批量设备的标准化设计；局限则是功率有限，不适合驱动电机、加热片等冲击负载。选型和结构设计时，应把输出电压、功率、隔离需求、环境温度、安装高度和安规间距一起评估，而不是只按封装 footprint 放置。通过三维模型提前锁定模块占板区域、顶部高度和引脚位置，可以减少样机阶段反复改板的风险，也让电气、结构和工艺人员在同一套数字样机上完成干涉确认。
