双声道D类音频功放电路板结构

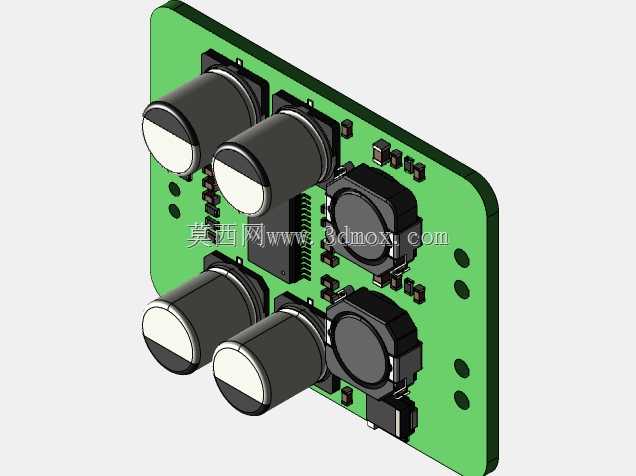

　　这块双声道D类音频功率放大模块的三维结构，围绕小体积、高功率密度的板级集成需求展开，适合桌面音响、有源音箱、车载音频改造以及嵌入式语音终端等场景使用。建模时先确定PCB基板的外形轮廓，板边做圆角处理，四角预留安装通孔，孔位与板边保持足够安全距离，避免装配时应力集中导致铜箔起翘。基板上元器件的布局遵循功率回路最短原则，两路放大通道对称排布，输入侧与输出侧在板面上分区明确，信号走线区域和大电流功率区域之间留出隔离空间，减少开关噪声串扰。

　　板面上四只大容量电解电容分两组布置，分别对应左右声道的电源储能与滤波环节，电容本体采用立式封装，底部贴近焊盘，高度方向占据模块的主要竖向空间；建模时保留了电容顶部的防爆刻痕、本体圆柱面与极性标识特征，相邻电容之间留有散热间隙，便于热风返修和自然对流。两只屏蔽式功率电感位于输出滤波位置，电感磁芯外形方正，顶部带标识区，周围布置贴片电阻、电容和二极管，构成LC低通滤波网络，把PWM调制信号还原为可驱动扬声器的模拟音频波形。

　　核心功放芯片位于板面中央，采用贴片封装，底部散热焊盘与PCB覆铜区结合，周边去耦电容就近摆放，缩短高频电流回路。接插件沿板边分布，电源输入、扬声器输出和音频信号接口各自独立，接线方向统一，便于在整机内部走线。板上还布置了多只小型贴片器件，包括反馈电阻、 bootstrap电容、使能控制电阻等，封装尺寸按照0805、0603常规规格还原，焊盘与器件本体的相对位置符合SMT贴装工艺要求。

　　从安装边界看，模块整体为长方形单板，最高元件为电解电容，最宽处由电感和电容共同决定，四角安装孔可配合铜柱或塑料隔离柱固定在机箱内，板面与外壳侧壁之间预留元件高度余量，防止电容顶壳。设计时把发热较大的芯片和电感布置在板内通风路径上，电容远离高温电感，降低长期工作时的热老化影响。三维模型完整呈现了PCB基板厚度、焊盘轮廓、丝印边界以及各元器件的装配关系，干涉检查重点放在电容与电感的径向间隙、接插件插拔空间、安装孔周围禁布区三个方面。对于需要把功放模块集成进整机的结构工程师而言，该模型可直接用于机箱内堆叠校核、线束走向规划和散热开孔定位；对电子工艺人员来说，板上元件高度差、封装方位和焊点位置的还原，也能为钢网制作、贴片编程和返修工装设计提供直观参照。模块各部件位置按实际焊接状态排布，没有悬空或穿模的结构，板边过孔、定位孔与元件丝印的对应关系清晰，能够支撑从方案布局评审到装配验证的多环节设计工作。
