这套摩擦制动结构面向车辆传动系统末端的减速与驻车制动需求,常见于需要在有限径向空间内输出大制动扭矩的乘用车辆、小型工程行走设备以及重载低速传动工位。整套结构采用同轴嵌套布局,将主动摩擦片组、从动承压盘、周向压紧弹簧、液压推压活塞以及壳体支撑结构全部整合在同一轴段内,不需要额外布置外置制动卡钳与制动鼓,大幅缩减了底盘传动舱的占用空间,在布置空间紧张的横置动力传动单元、轮边减速驱动桥以及小型电动行走设备上适配性很强。

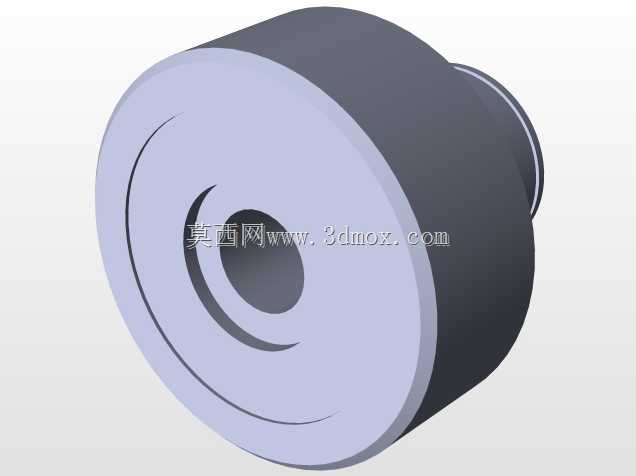

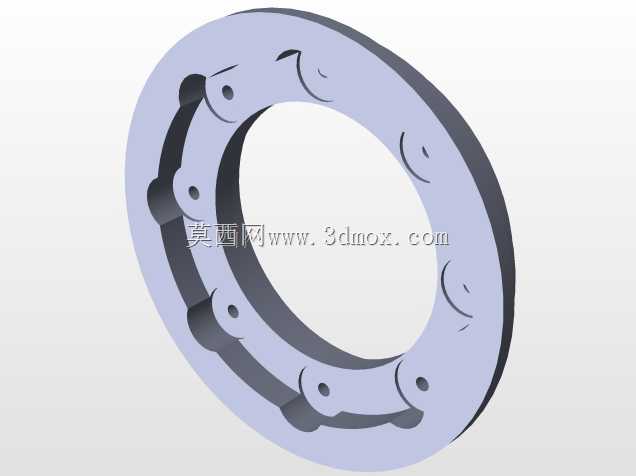

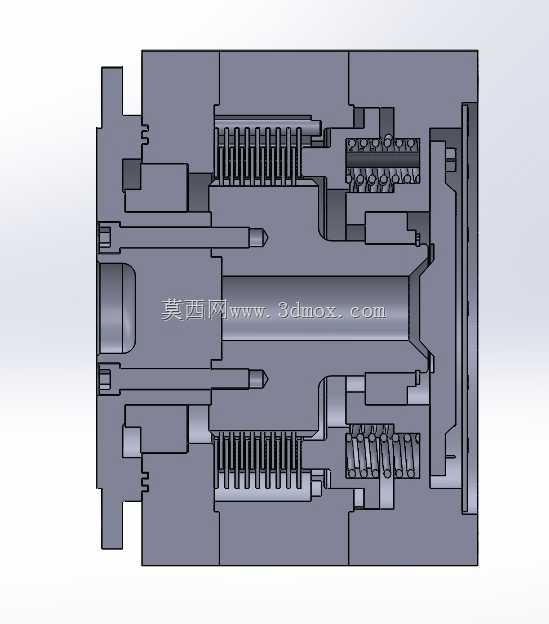

从实际功能逻辑来看,制动动作的触发依靠轴向压紧力驱动:解除制动状态下,承压盘在复位弹簧的作用下保持轴向间隙,交错叠装的主动摩擦片与从动摩擦片之间保留均匀的分离间隙,主动轴随动力输入端正常旋转,摩擦片之间无接触拖拽,动力传递路径完全畅通;当制动指令触发,压力介质通入活塞腔,推动环形活塞沿轴向平移,将整组摩擦片逐层压紧,主动片与从动片之间的摩擦力将旋转轴的动能转化为摩擦热,实现转轴的减速直至完全锁止。摩擦片组采用多片交错排布的设计,相比单片盘式制动,在相同摩擦系数、相同轴向压紧力的前提下,摩擦接触面积成倍提升,可输出的制动扭矩上限显著提高,不需要放大活塞直径或者提高系统压力就能满足重载制动需求,对配套液压系统的压力等级要求更低。

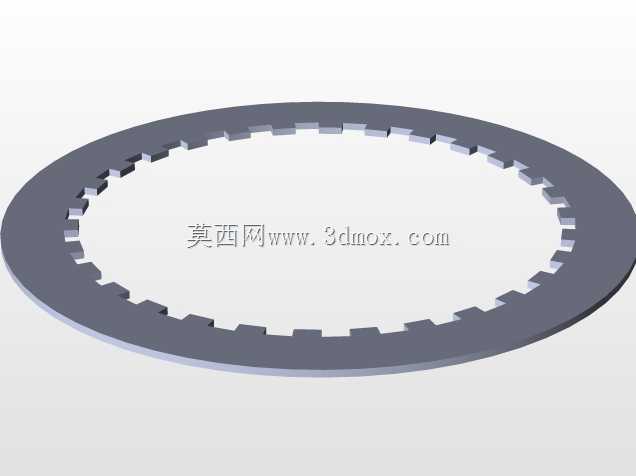

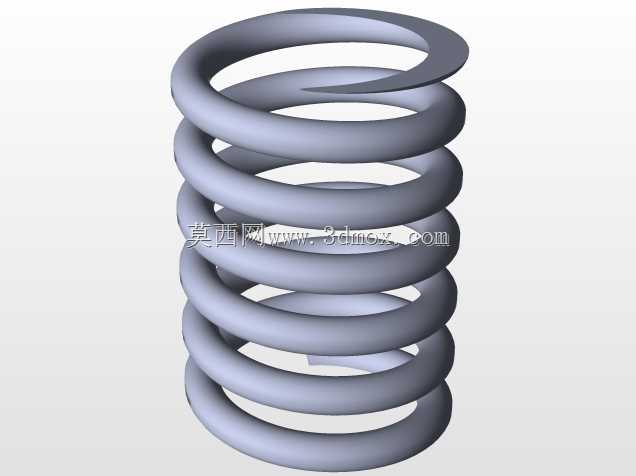

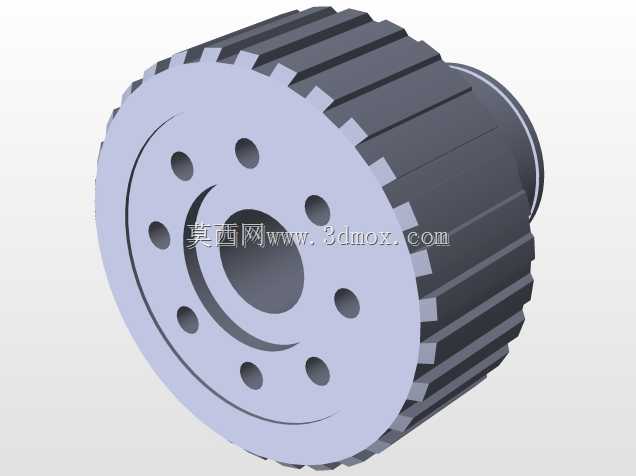

结构设计上充分考虑了长期运行的可靠性:摩擦片基体采用带内花键、外花键的交错配合形式,主动片通过外齿与壳体内花键啮合,从动片通过内齿与转轴外花键啮合,既可以传递摩擦扭矩,又能保证每一片摩擦片都可以沿轴向自由滑移,避免出现卡滞导致分离不彻底、带刹运行的问题。周向布置的圆柱压紧弹簧采用均匀分布的安装方式,保证活塞在整个圆周上受到的复位力均匀,不会出现偏磨、局部间隙不均的情况;摩擦片组旁设置的碟形弹性补偿元件,可以自动补偿摩擦片长期磨损后产生的轴向间隙增量,不需要人工频繁调整制动间隙,在摩擦片允许磨损量范围内始终保持合适的压紧行程,制动踏板行程或者制动执行机构的动作量不会随着磨损出现明显变化。

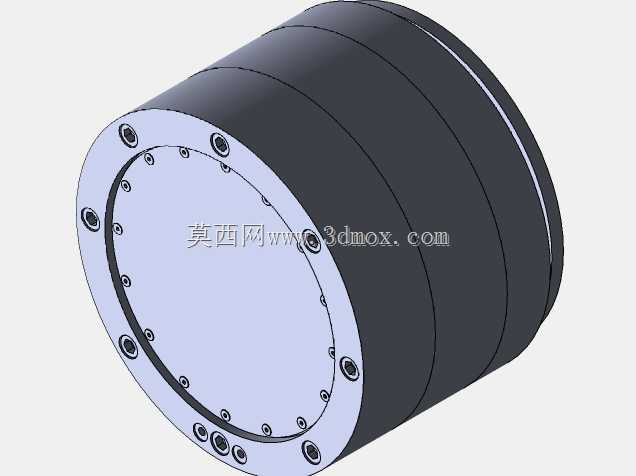

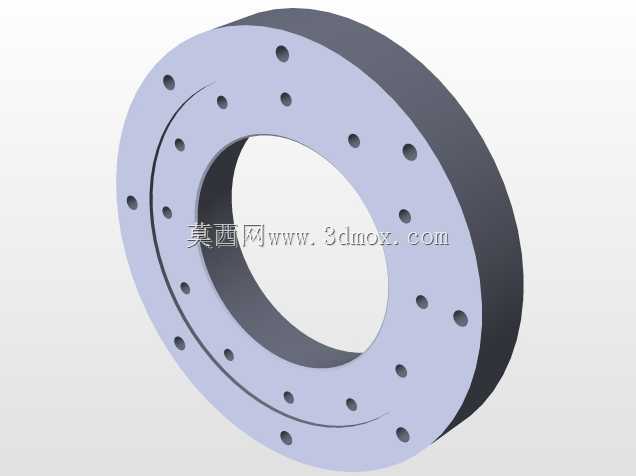

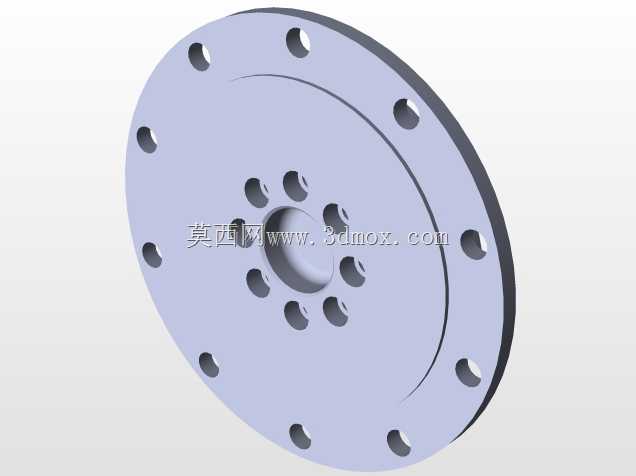

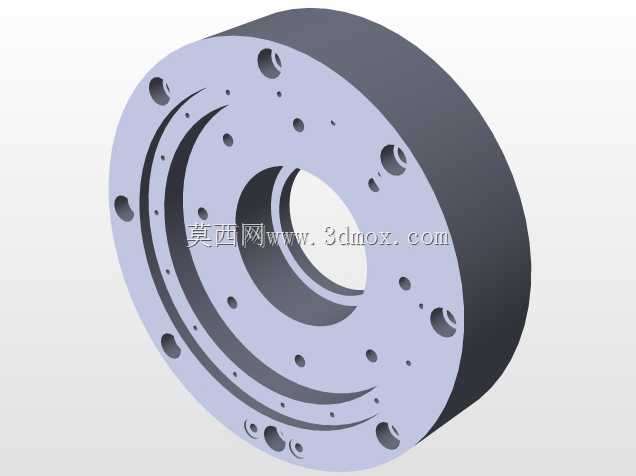

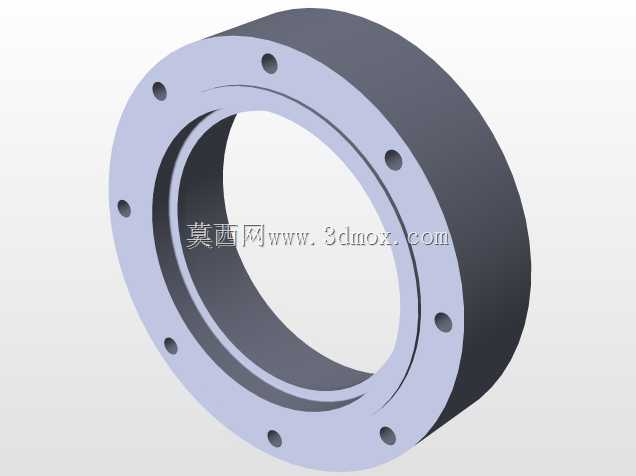

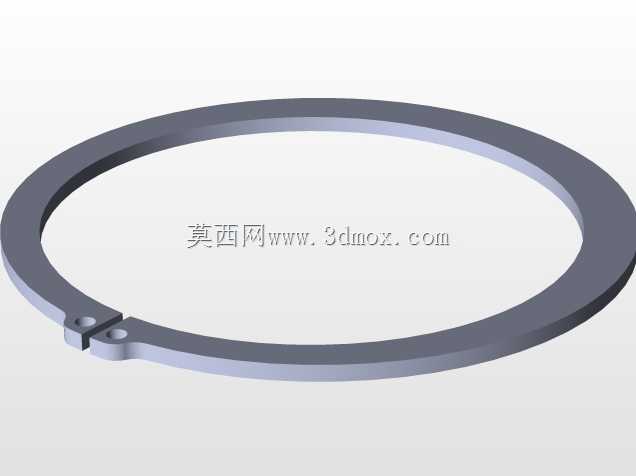

壳体部分采用分段式嵌套结构,外层支撑壳体承担所有内部零件的径向定位与轴向限位,端盖通过止口配合与主壳体定位,保证转轴的同轴度公差控制在合理范围内,避免高速旋转时出现偏心振动。内部流道直接集成在壳体壁面内,压力介质从壳体侧部的油口通入活塞腔,不需要额外外接高压管路,减少了泄漏点。所有运动副之间都预留了合理的配合间隙:活塞与壳体缸孔之间采用间隙配合,搭配密封件实现压力腔密封,同时保证活塞轴向滑动顺畅;摩擦片与配合花键之间采用小间隙配合,既可以传递扭矩,又能在热胀冷缩时避免卡滞。
从安装边界来看,整套制动总成的轴向总长度适配常规传动桥的半轴安装空间,径向最大外圆尺寸与同扭矩等级的普通盘式制动器相比缩小约三分之一,输入端与输出端都采用标准花键连接接口,可以直接串装在变速箱输出轴与驱动桥输入轴之间,不需要对原有传动系统的连接尺寸做大幅修改。壳体外部预留的安装法兰孔位对应底盘支架的通用安装点位,安装时只需保证总成轴线与传动转轴的同轴度,固定法兰螺栓按规定扭矩锁紧即可完成装配。散热方面,封闭壳体内可以注入冷却润滑介质,摩擦产生的热量通过壳体壁面与外界空气换热,多片结构的热容量更大,连续制动工况下温升更平缓,不会因为短时间频繁制动出现摩擦系数热衰退,在需要频繁启停的厂区作业车辆、城市通勤车辆上运行稳定性更强。结构中所有零件的装配关系完全按照实际加工与装配逻辑搭建,摩擦片的叠装顺序、弹簧的安装位置、密封件的沟槽尺寸都还原了真实设计状态,可直接用于制动系统的结构选型参考、装配工艺验证以及传动系统的匹配校核。
