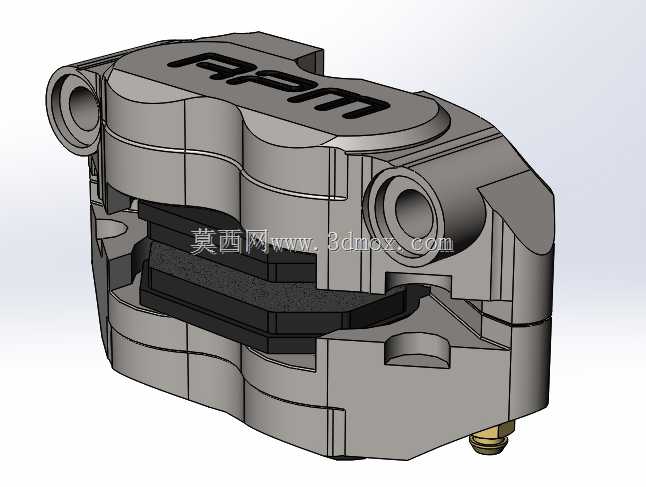

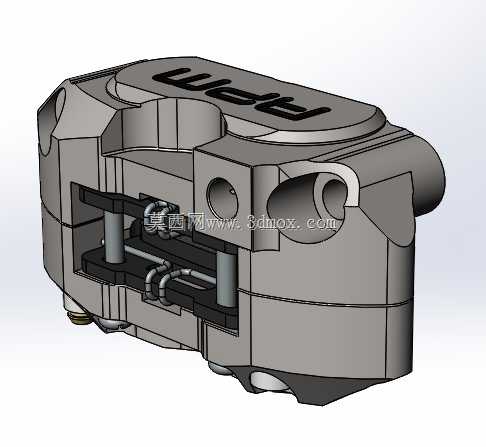

这套制动卡钳三维结构面向场地赛车、改装性能车的盘式制动系统开发,核心作用是在车辆高速入弯、重刹工况下,将制动管路内的液压压力转化为夹紧制动盘的正压力,通过摩擦片与制动盘的接触摩擦把车辆动能转化为热能,实现可控减速乃至驻车锁止。区别于民用乘用车的浮动式单活塞卡钳,该结构采用对置多活塞布局,从渲染剖切视角可以看到卡钳本体两侧对称布置的活塞腔,制动液从进油口进入后同步推动两侧活塞,带动内外摩擦片从两个方向同时压向制动盘,避免了浮动卡钳导向销滑动带来的迟滞与偏磨,制动力输出线性度更高,也更适配赛车频繁重刹的高强度使用场景。

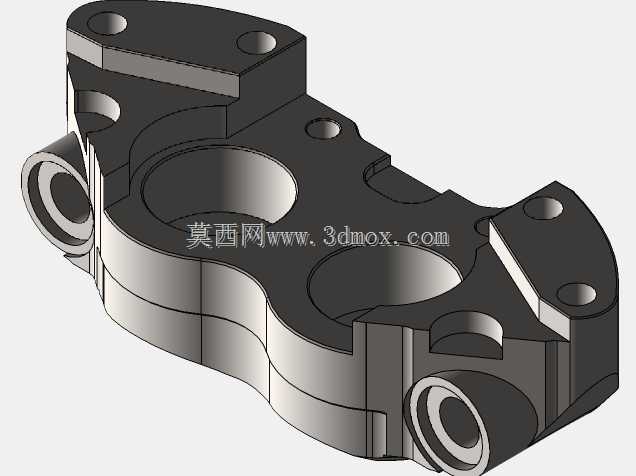

从结构设计思路来看,卡钳本体采用整体式高强度铝合金壳体造型,壳体外侧做了大面积的镂空与加强筋组合设计:一方面通过去除非承载区域的冗余材料降低簧下质量,赛车悬架的簧下减重对操控响应提升的收益远高于车身减重,每减少一公斤簧下质量等效于数倍车身减重的动态效果;另一方面在活塞腔周边、安装耳位、制动盘跨接桥位置保留连续的刚性传力路径,重刹时摩擦片受到的切向制动力会通过卡钳桥体传递到转向节安装点,若桥体刚性不足会出现卡钳张开变形,导致踏板行程变长、制动力衰减,该结构在跨接位置做了加厚的弧形加强轮廓,同时壳体外表面预留的散热凹槽可以在车辆行驶时引导气流扫过卡钳外壁,带走活塞密封件与制动液的热量,避免连续重刹下制动液温度超过沸点产生气阻。
安装边界层面,该卡钳为径向安装结构,壳体两侧伸出的安装耳带有同轴螺栓孔,匹配转向节上对应的径向安装座,相比传统轴向安装卡钳,径向固定的螺栓受力方向与制动力传递方向更贴合,大制动力下安装面的剪切载荷更小,安装刚性更强。设计时需要优先核对的边界参数包括:卡钳内侧跨距要匹配对应厚度的通风制动盘,预留摩擦片全磨损量下的活动间隙,避免摩擦片磨到钢背时卡钳本体直接剐蹭制动盘表面;活塞的总作用面积要和车辆总重、轮胎抓地力极限、制动主缸缸径做匹配,活塞总面积过大需要的制动踏板力更小但会牺牲踏板脚感的细腻度,面积过小则会出现制动力不足、踏板硬度过高的问题;卡钳外缘到轮辋内表面的间隙也要提前校核,改装大尺寸多活塞卡钳时经常出现卡钳外壁与轮辐干涉的问题,需要匹配对应偏距的轮圈或者加装转接法兰。

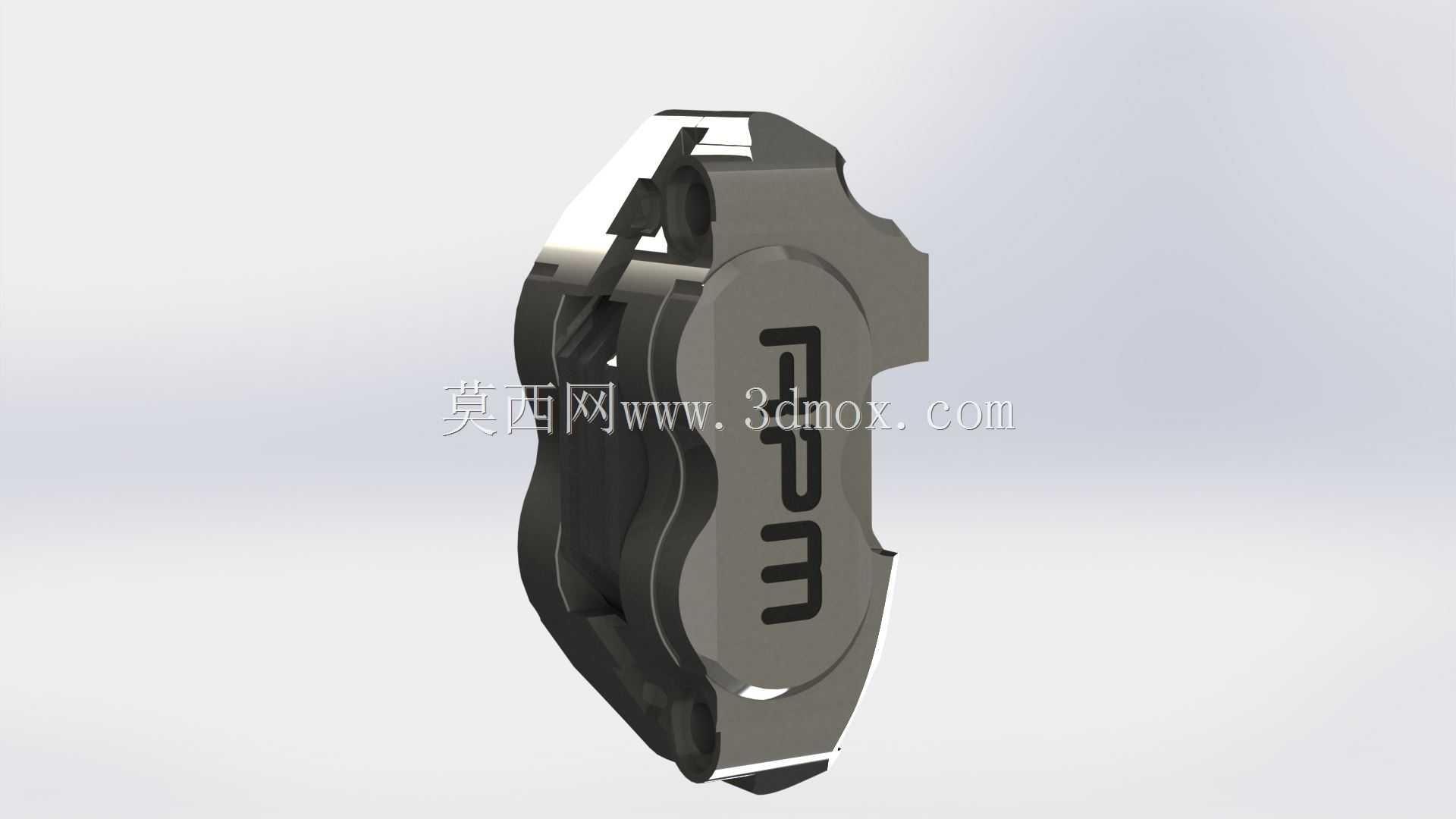

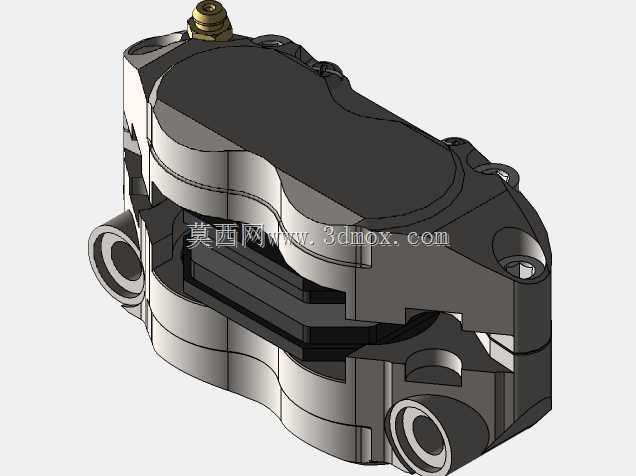

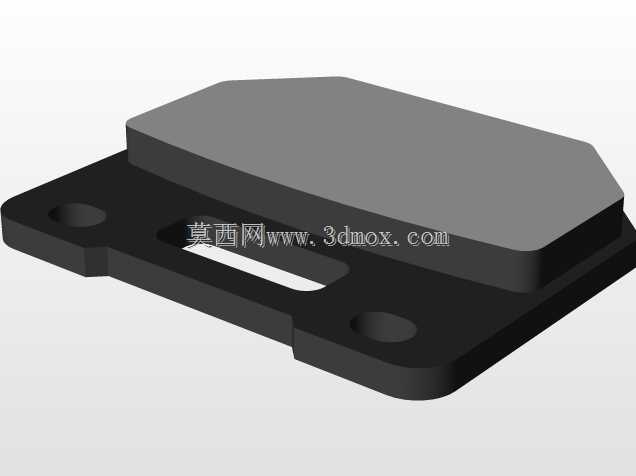

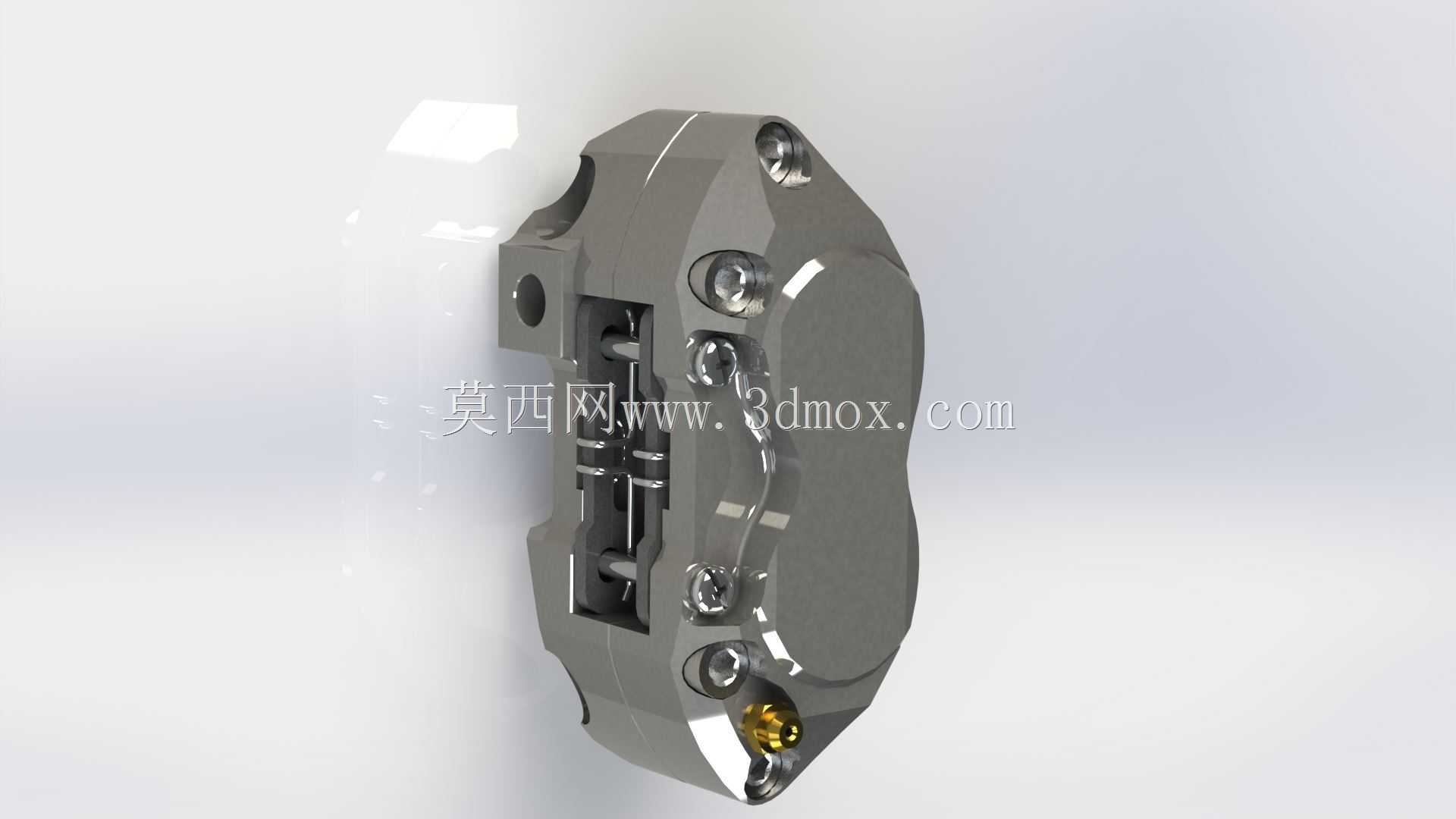

功能细节上,剖切视图中可以看到活塞与卡钳本体之间的密封环槽,矩形橡胶密封圈既负责封闭高压制动液防止泄漏,还能在制动解除时依靠自身弹性形变带动活塞小幅回位,让摩擦片与制动盘之间保留微小的拖滞间隙,减少正常行驶时的摩擦阻力与不必要磨损。卡钳顶部预留的放气螺钉结构用于装配后排出管路内的空气,液压系统中混入空气会导致踏板绵软、制动力传递滞后,维修保养时需要从放气口逐步将高压油气排出。摩擦片背板通过卡钳内侧的导向槽定位,制动时活塞推动摩擦片沿导向方向平动,避免摩擦片出现偏摆、局部接触导致的制动力抖动与异响。壳体外侧的品牌标识区域做了下沉式造型设计,既可以粘贴标识也能作为外观识别特征,整体轮廓的圆角过渡全部做了应力释放处理,避免高强度制动时尖角位置出现应力集中开裂。这类卡钳结构在开发建模时需要重点完成活塞运动干涉检查、密封沟槽尺寸公差匹配、安装孔位同轴度校核,同时要结合制动盘的跳动公差设计合理的回位间隙,兼顾制动响应速度与防拖滞需求。
