功率调制放大器电路板整机结构

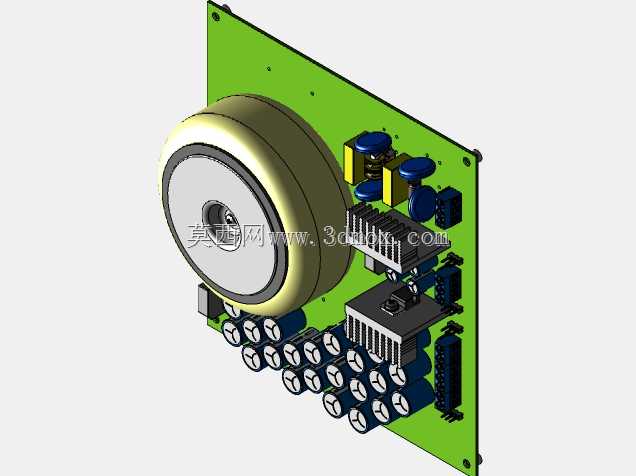

　　这套功率调制放大器整机结构围绕一块绿色PCB基板展开，板上集成了环形电源变压器、成组铝电解电容、散热片功率器件、接线端子以及若干小型阻容元件，完整呈现了一台模拟功率放大设备从电源输入到信号输出的硬件布局。

　　从实际用途看，这类设备常见于实验室信号驱动、音频功率放大、工业调制信号源以及通讯发射前端的小功率推动级。调制放大器的核心任务是把微弱的输入信号进行电压与电流双重放大，并在输出端提供足够的带载能力；板上大容量电容阵列主要承担电源滤波与储能职责，在信号瞬态大电流输出时抑制母线电压跌落，而环形变压器则负责把市电变换为功放级所需的多组交流电压，具有漏磁小、效率高、温升低的特点，适合对噪声敏感的模拟放大场合。

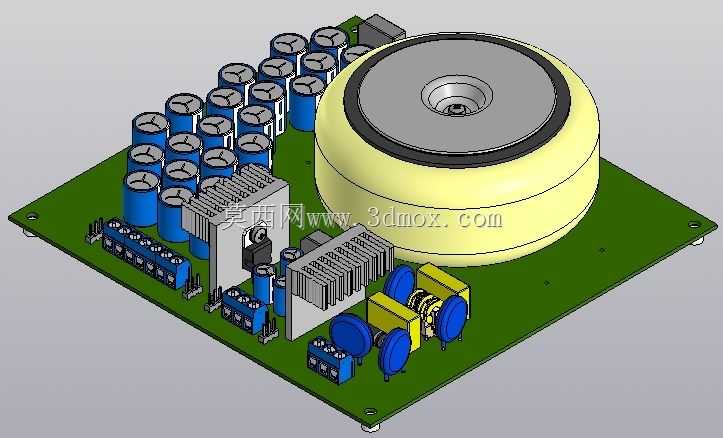

　　布局上可以看到明显的工程分区思路。环形磁芯变压器占据基板一侧较大面积，重量集中，安装时通过中心螺钉加压板固定，避免振动松动；其周边预留了足够的爬电距离与通风间隙，强电区域与弱电信号区域在板面上自然分隔。多只立式电解电容按阵列方式排列在变压器与功率级之间，既缩短了电源到放大管的供电路径，降低回路寄生电感，也便于统一高度、规整走线。带鳍片的铝制散热片紧贴功率半导体器件安装，散热片齿向顺着机箱内自然对流方向，保证热空气向上排出时不被电容等高大元件阻挡。

　　板边布置了多组蓝色螺钉式接线端子，分别对应交流输入、直流输出或喇叭负载、信号输入以及接地端，端子朝外便于机箱外部线缆接入，维护时无需拆解板内元件。小型蓝色薄膜电容、黄色安规电容以及色环电阻分布在信号通道附近，构成耦合、退耦与反馈网络；板上还预留了若干安装孔，孔径与孔位按照标准机箱内支柱间距设计，装配时通过铜柱或尼龙支撑柱把整板固定在金属底板上，底面与机箱之间留出走线空间。

　　外形边界方面，整板以矩形PCB为基准，最高元件为环形变压器，决定了整机内部净空高度；电容高度次之，散热片高度与电容基本齐平，接线端子高度最低，这种阶梯式高度分布有利于上盖设计时控制整机厚度。建模时需要重点处理变压器环形铁芯、绕组外包绝缘层、顶部金属压盖与中心固定孔的同轴关系，电容的圆柱本体加顶部防爆刻痕、散热片的等距鳍片阵列以及端子的螺钉压线结构，都是装配干涉检查中容易出问题的细节。

　　安装边界上，变压器正下方不宜布置发热元件，防止热量烘烤绕组绝缘；散热片周围要保留手指插拔与自然通风空间，不能紧贴机箱侧壁；板边端子与机箱开孔需一一对应，开孔尺寸要兼顾端子本体与接线螺母的操作范围。整机在机箱内固定后，强电进线处应设置应力释放结构，信号走线远离变压器以规避工频哼声。整体结构兼顾了散热、电磁兼容、装配工艺与后期维修可达性，是模拟功率放大设备比较典型的板级集成方案。
