小型铝电解电容径向引脚封装结构

　　在消费类电源板、小型控制板和通讯终端内部，铝电解电容承担着母线滤波、瞬态能量缓冲与局部退耦的作用。这类元件虽然不属于复杂运动机构，却在整机布局中直接影响板卡高度、焊接间距、绝缘间隙和后期装配可达性，因此在结构数字化设计阶段，把电容本体、封套、顶部防爆刻痕和引脚位置完整建出，比仅放置一个简化圆柱占位体更有工程价值。

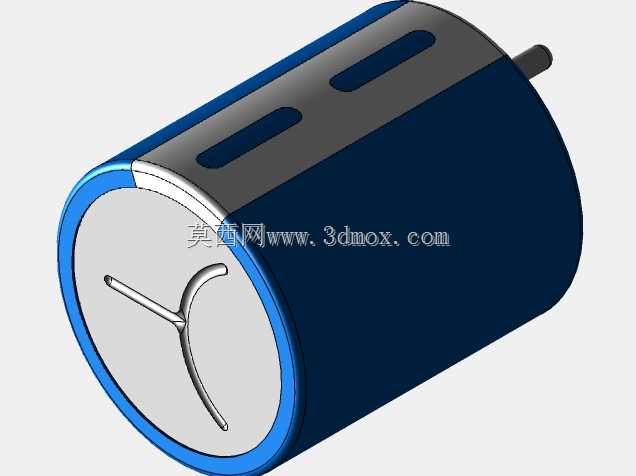

　　该模型呈现的是一枚竖直安装的小型圆柱形电解电容。本体轮廓直径按13毫米控制，属于板级空间评估中比较常见的小容量封装区间。电容主体采用圆柱卷芯外包绝缘热缩套的形式，外侧面保留了蓝色封套与白色标识区的分界，白色区域上设置两条竖向长圆形窗口，用于表达极性标识或标签印刷位置。对于结构工程师而言，这些外观特征并不是单纯的视觉装饰：封套边界决定了元件与相邻金属件之间的绝缘参考面，白色标识带在整机线束遮挡、自动光学检测和人工返修识别中都有实际作用。

　　顶部结构没有做成简单平面，而是还原了电解电容典型的十字形或三叉形防爆压痕。压痕位于铝壳顶面中心附近，当电容内部异常产气、压力升高时，顶部薄弱刻痕会优先开裂，释放压力，避免壳体爆裂。建模时将该凹槽以浅刻线方式表达，既能在渲染图中识别元件类型，也能在干涉检查时保留真实顶面形态。顶部外圈与蓝色封套之间的台阶关系同样需要注意，封套并不覆盖整个金属壳端面，而是在圆柱侧壁上端形成包边，这一细节影响元件外径的最大包络判断。

　　引脚部分采用径向双线引出方式，两根端子从电容底部同一侧伸出，端子中心间距按5毫米设定。该尺寸是PCB布局中的关键边界：它对应焊盘孔距、波峰焊或回流焊工艺窗口，以及插件后元件本体相对电路板的站立稳定性。模型中引脚以细长圆柱表达，位置靠近底部端面，便于在装配环境中与电路板孔位对齐。进行板卡布置时，不能只看电容直径，还应把引脚伸出长度、焊盘占用区、元件底部离板间隙和焊接后倾斜公差一并纳入检查。

　　从设计思路上看，这类元件模型的核心不是追求内部卷绕层的复杂还原，而是让外部装配边界准确可信。外部圆柱面用于判断与周边壳体、散热片、连接器、线束的最小距离；顶部防爆槽用于提示上方不能紧贴金属遮挡物；底部引脚用于和PCB孔位进行同轴约束；侧面极性标识区则帮助装配方向保持一致。若在电源模块中多枚电容并排布置，13毫米直径意味着相邻元件中心距不能仅按理论半径相加，还需为热缩套公差、板弯变形、人工插装偏位和浸焊后晃动预留余量。

　　在实际设备中，该规格电容常用于低压直流滤波、音频耦合辅助、控制板储能以及小型通讯工具的电源入口。它的工作位置通常靠近整流、稳压或负载突变区域，周围可能同时存在电感、电阻、连接器和塑料支架。三维建模时把电容真实高度、直径、引脚间距和顶部开槽表达清楚，可以让结构评审在开模或投板前发现高度冲突、极性方向错误、维修工具无法接近等问题。

　　装配边界方面，圆柱本体应作为主要包络体参与干涉检查；底部引脚需要伸入电路板对应孔位，但不应在模型中过度延长而误判为与底层壳体接触；侧面白色标识区与蓝色封套之间存在轻微包覆关系，外形最大直径仍以封套外缘为准。若设备需要灌胶、点胶或加固定胶圈，电容周围还应留出胶水流淌和检查空间；若设备存在振动工况，则引脚根部与电路板之间的支撑关系需要重点校核，不能完全依赖两根细长端子承受长期机械应力。

　　整体而言，该模型把小型电解电容在板级设计中最常关注的外形特征集中表现出来：13毫米圆柱本体、5毫米引脚间距、顶部防爆刻痕、侧面极性标识和底部径向端子。对于电子设备结构设计、PCB堆叠评估、自动化插件工艺检查以及维修空间分析，这些几何信息足以支撑装配约束、空间校核和可视化评审，也能让数码产品与通讯终端内部的元件布局更接近真实生产状态。
