轴向弯引脚穿板100R色环电阻结构

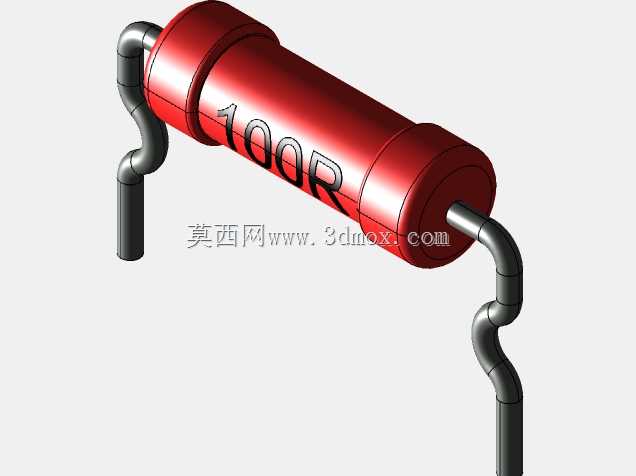

　　该结构件呈现的是一只轴向引线式电阻在电路板穿孔安装状态下的三维形态，主体由红色圆柱封装体、两端金属帽盖以及弯折成型的引脚组成。圆柱本体表面标注100R阻值标识，端部采用收肩过渡，使封装外壳与金属端帽之间形成清晰的装配边界；两侧引线并非保持出厂时的直线状态，而是根据PCB通孔位置、焊接面高度和周边器件避让需求进行了多段折弯，其中一侧引脚带有明显S形弯曲，另一侧则先径向伸出后再向下转折，体现出实际电子产品中常见的整形后安装姿态。

　　从设备用途看，这类电阻广泛出现在控制板、电源板、通讯终端、仪器仪表和实验测试板中，承担限流、分压、上拉、负载匹配和信号回路整定等功能。模型重点不在于展示电阻的电气参数本身，而在于还原其进入结构装配后的空间占用关系。机械设计人员在进行PCB布局、壳体干涉检查、线束走向规划或工装夹具设计时，不能只依据元件本体直径判断空间，还必须把引脚折弯半径、伸出长度、焊盘孔位、板厚穿透段以及焊接后引脚残留长度纳入校核范围。

　　外形边界方面，圆柱封装段决定了元件在板面上方的主要高度和横向占位，端帽直径略大于本体涂层外径，形成两端凸起；引脚从端帽中心轴向引出，经过折弯后转为近似垂直于电路板的插装方向。弯脚区域的曲率半径不能过小，否则在实际生产中会造成引线根部应力集中，甚至拉扯端帽密封结构；若折弯半径过大，又会增加元件在板面附近的扫掠范围，影响相邻电容、二极管、连接器等器件的布置。模型中将弯弧、直段、垂直插脚和圆柱端帽连续建出，能够用于检查这些细节在装配体中的真实干涉情况。

　　设计思路上，穿板电阻的三维建模应优先保证装配关系准确，而非单纯追求外观相似。本体可按回转体建立，两端金属帽通过同轴台阶体现压接结构；引线使用扫掠或中心线放样方式生成，使折弯段保持恒定线径和光滑过渡。引脚与端帽的连接位置应保持同轴，向下插入PCB的段落需要与通孔轴线重合，便于在装配中与电路板孔位进行约束。对于需要做自动化插件、波峰焊或手工焊接仿真的场景，还可依据该模型继续补充焊盘、孔径、板厚和焊点圆角，从而评估插件导向、引脚伸出量以及焊接面热影响区域。

　　在实际工程应用中，轴向电阻虽然属于基础电子元件，但其机械形态对产品可靠性影响明显。运输振动、温度循环和壳体按压都会使引脚承受交变应力，若弯脚点距离端帽过近，应力容易直接作用于封装根部；若垂直段与孔位偏差较大，装配时会产生强制复位，焊点长期受拉。通过三维结构把电阻本体高度、弯脚外扩距离、插脚间距和板下余量表达清楚，可以在设计早期发现元件贴壳、引脚顶到壳体筋位、连接器插拔空间不足等问题。

　　该模型也适合作为电子装联教学和PCB机械校验的参考对象。红色圆柱外壳便于在装配体中识别元件本体，深色金属引脚与端帽则突出导电通路和成型特征；100R标识直接反映元件身份，使结构工程师在堆叠检查时能够快速区分电阻、二极管、电容等相邻轴向器件。整体建模强调真实插装后的弯折姿态，而非理想直引线状态，因此更贴近通讯设备、控制装置和测试工装内部的实际布局，可用于空间校核、工艺演示、元件库建立以及自动化插件路径确认。
