莫仕多模卫星定位陶瓷内置天线

　　这类贴片式陶瓷天线主要面向需要同时接收GPS、北斗以及GLONASS卫星信号的终端设备，常见于车载导航、便携测绘终端、物流追踪器、无人机飞控、工程机械远程监控单元和小型物联网定位节点。与外置棒状天线相比，它的优势在于能够直接贴装在电路板上方或设备壳体内部，减少外部接插件和同轴引线带来的装配复杂度，也避免天线外露后被碰撞、拉扯或密封失效。实际结构设计时，不能只把它当作普通电子元件处理，而要同时考虑射频接收方向、周边金属遮挡、壳体材料介电影响以及PCB接地铺铜范围。

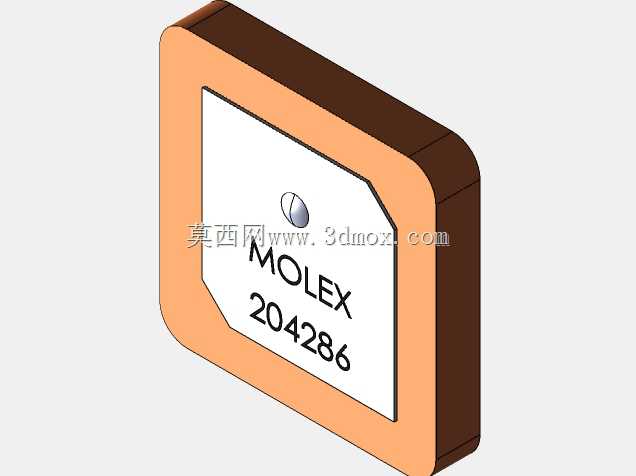

　　该件采用方形陶瓷介质作为辐射体载体，表层印有MOLEX及料号标识，中心位置设置馈电耦合点。陶瓷本体具有较高介电常数，能够在较小物理尺寸下压缩天线波长，使多频段定位信号在有限空间内获得稳定谐振。橙色外围区域对应介质封装或装配边界，深色侧边体现陶瓷块厚度，整体呈低高度方块形态，适合在薄型设备中布置。建模时需要把顶面辐射图案、中心馈电点、倒角轮廓和层叠厚度分别表达清楚，因为这些特征会影响结构避让、焊盘对位和外壳间隙检查。

　　从设备用途看，它承担卫星导航信号接收与前端耦合作用，为定位模块提供较稳定的空中接口。多星座兼容意味着终端不必依赖单一卫星系统，在城市峡谷、树荫道路、港口堆场或厂区遮挡环境下，可通过更多可见卫星改善定位连续性。结构工程师在堆叠电路板时，通常会把该天线布置在板边或设备上壳附近，上方尽量避免金属罩、电池包、屏蔽架和密集连接器；若外壳必须使用导电涂层或金属装饰件，需要在天线正上方预留非金属窗口，否则辐射方向图会被明显压缩。

　　安装边界方面，方形贴片的外轮廓决定了PCB上的禁布区，底面与电路板之间的相对高度、焊盘位置和周边净空要结合推荐封装校核。三维模型中保留的实体厚度可用于检查壳体内部高度，尤其是带橡胶垫、防水圈或标签层的手持设备，天线顶面与内壁之间不宜被导电材料压覆。若设备采用上下壳扣合结构，还要关注加强筋、螺丝柱和电池仓壁是否侵入天线上方辐射区域；这些结构即使不直接接触天线，也可能改变谐振频率与接收增益。

　　设计思路上，该模型适合在通讯产品结构评审中作为空间占位和干涉检查元件使用。外观虽然简单，但圆角、侧边厚度、顶面标识区和中心馈电点都应在装配里准确定位，便于后续与主板、定位模块、屏蔽罩和外壳进行协同设计。对于需要做跌落、振动或温度循环验证的设备，陶瓷件周边应避免硬接触，可通过壳体间隙、泡棉缓冲或焊盘布局降低应力集中。若在车载终端中使用，还要考虑前装设备的长寿命振动环境，天线附近不宜布置高热芯片，以免介质材料长期处于高温区域。

　　在整机布局阶段，先确定天线朝向和上壳净空，再反向安排主板接地区、固定柱和电池位置，往往比后期靠射频调试补救更有效。该实体模型能够帮助设计者直观看到陶瓷块所占体积、顶面辐射面与设备外壳的关系，也能在工程图和BOM评审中明确这是一个用于多星座卫星定位的内置贴片天线，而不是普通方形标签或装饰片。对于小型追踪器和便携式导航设备，这种低轮廓、可表贴、易集成的陶瓷天线，是兼顾定位性能、装配效率和内部空间利用率的典型方案。
