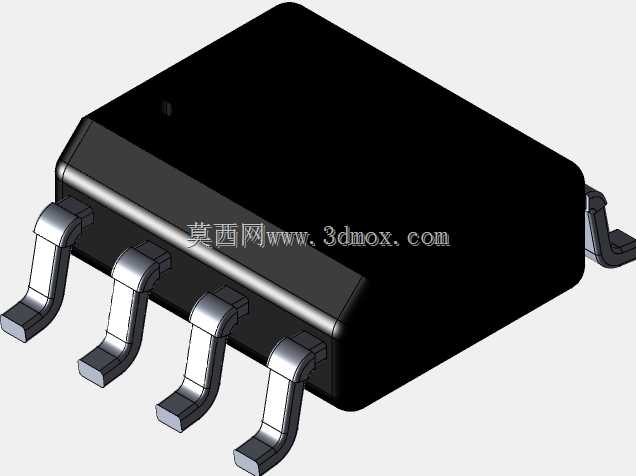

基于官方参数构建的SO-8贴片封装三维结构

在消费电子、工业控制板卡的PCB布局环节，SO-8这类小外形贴片封装的占位精度直接影响后续SMT贴片良率，不少新手工程师在做板级结构干涉检查时，常因为忽略封装本体的塑封厚度、引脚成型后的外张角度，导致回流焊后出现引脚虚焊、本体与周边高位元件碰擦的问题。这个封装结构的建模完全参照量产器件的官方 datasheet 尺寸链搭建，没有做简化处理，塑封本体的边角倒角、引脚根部的成型弯折弧度都做了还原，能直接导入PCB结构仿真环节做装配校验。

从实际应用场景来看，SO-8封装广泛用于电源管理芯片、小功率运算放大器、接口转换芯片的承载，在开关电源副边反馈电路、工业传感器信号调理板、车载小信号处理模块上都能见到这类封装的身影。做板级布局时，工程师不仅要考虑焊盘的尺寸匹配，还要预留足够的本体放置空间，尤其是引脚伸出本体的长度、引脚共面度公差，都会直接影响贴片时的锡膏印刷效果。这个模型还原了引脚成型后的S形弯折结构，能直观呈现引脚与焊盘接触的平面位置，也能体现引脚在塑封本体外侧的悬挑长度，方便工程师在做高密度布线时，评估走线与引脚之间的安全距离。

设计思路上没有采用常规的简化方块加直引脚的偷懒做法，而是严格对应封装的实际成型工艺：塑封本体采用黑色哑光质感的实体建模，边缘的脱模斜度做了细微处理，符合实际塑封器件的生产特征；引脚部分按照鸥翼型成型的结构做了分段建模，从本体引出的水平段、向下弯折的圆弧段、接触焊盘的贴装段都做了区分，能准确反映引脚的应力释放结构——实际生产中鸥翼型引脚的弯折弧度就是为了抵消PCB与芯片本体之间的热膨胀系数差，避免温度循环时引脚被拉断。

安装边界方面，模型严格对应官方给出的占位尺寸，本体的长宽、引脚的中心间距、引脚末端的外扩宽度都和量产器件保持一致，导入装配环境后可以直接和PCB封装库做对位校验，也能用来检查周边接插件、散热片、结构壳体的间隙是否满足安全距离要求，避免后期打样后出现元件干涉的问题。对于做半导体封装测试工装的工程师来说，这个模型也能用来定位测试探针的位置，还原引脚的实际接触点位置，提升工装设计的准确性。
