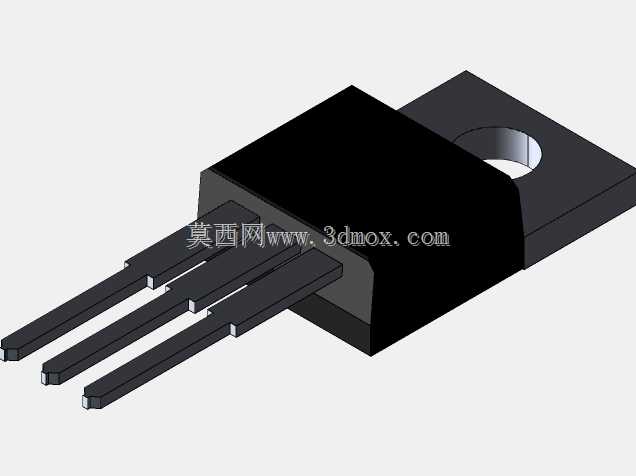

TO-220封装N沟道MOSFET功率器件

在开关电源、电机驱动、逆变器这类需要高频功率切换的电路场景里，TO-220封装的功率MOSFET是极为常见的核心功率器件，本次建模的600V N沟道MOSFET，正是面向这类高压功率切换场景做的封装级三维还原。做这类器件建模的时候，首先要考虑的是安装边界的匹配性——TO-220封装自带的固定安装孔，是用来配合散热片锁付的，建模时严格还原了安装孔的孔径、孔位到引脚端面的距离，以及塑封本体和金属散热背板的台阶差，避免结构设计时出现散热片装配干涉、锁付螺丝顶到塑封本体的问题。引脚部分的建模没有做简化处理，三根引脚的宽度、厚度、引脚间距，以及引脚伸出塑封本体的长度，都按照实际器件的成型尺寸还原，甚至引脚末端的倒角细节都做了保留，这部分细节直接关系到PCB Layout时的焊盘匹配，如果引脚间距偏差超过0.2mm，过波峰焊或者手工焊接时就容易出现连锡、虚焊的问题，做电源类产品结构设计的时候，这部分尺寸是必须核对的硬指标。从功能特性来看，这类600V耐压的N沟道MOSFET，常用在AC-DC开关电源的初级侧开关回路、小功率变频器的逆变桥臂、直流电机的PWM调速驱动回路里，工作时自身的导通损耗和开关损耗会转化为热量，所以TO-220封装的金属背板是直接和器件内部的芯片散热面连接的，建模时特意区分了金属背板和黑色塑封部分的结构边界，方便后续做热仿真的时候直接赋予不同的材料属性，不用再拆分模型。设计思路上，没有刻意做外观的美化渲染，而是把所有和装配相关的结构特征都做了精准还原：塑封本体的拔模斜度、金属背板的厚度、安装孔的沉台深度、引脚的折弯成型角度，这些都是结构工程师在做整机布局时需要核对的尺寸——比如很多新手工程师做布局时，只算器件本体的投影尺寸，忽略了引脚折弯后伸出PCB板面的高度，最后组装时引脚顶到外壳或者其他元器件，造成返工。另外，这个封装的器件在安装时，有时候会垫绝缘导热片，建模时预留了导热片的厚度空间，安装孔的高度尺寸也考虑了绝缘粒的装配余量，不用再额外调整模型尺寸就能直接调用到装配体里。在做消费类电子电源、工业控制小功率驱动板的结构设计时，这类标准封装的功率器件模型不需要自己再花时间测绘，直接调用就能完成布局检查、干涉验证、散热空间预留的工作，能省不少前期测绘的时间，也能避免因为手工测绘尺寸偏差带来的装配问题。
