钢制板式采暖散热器结构三维造型

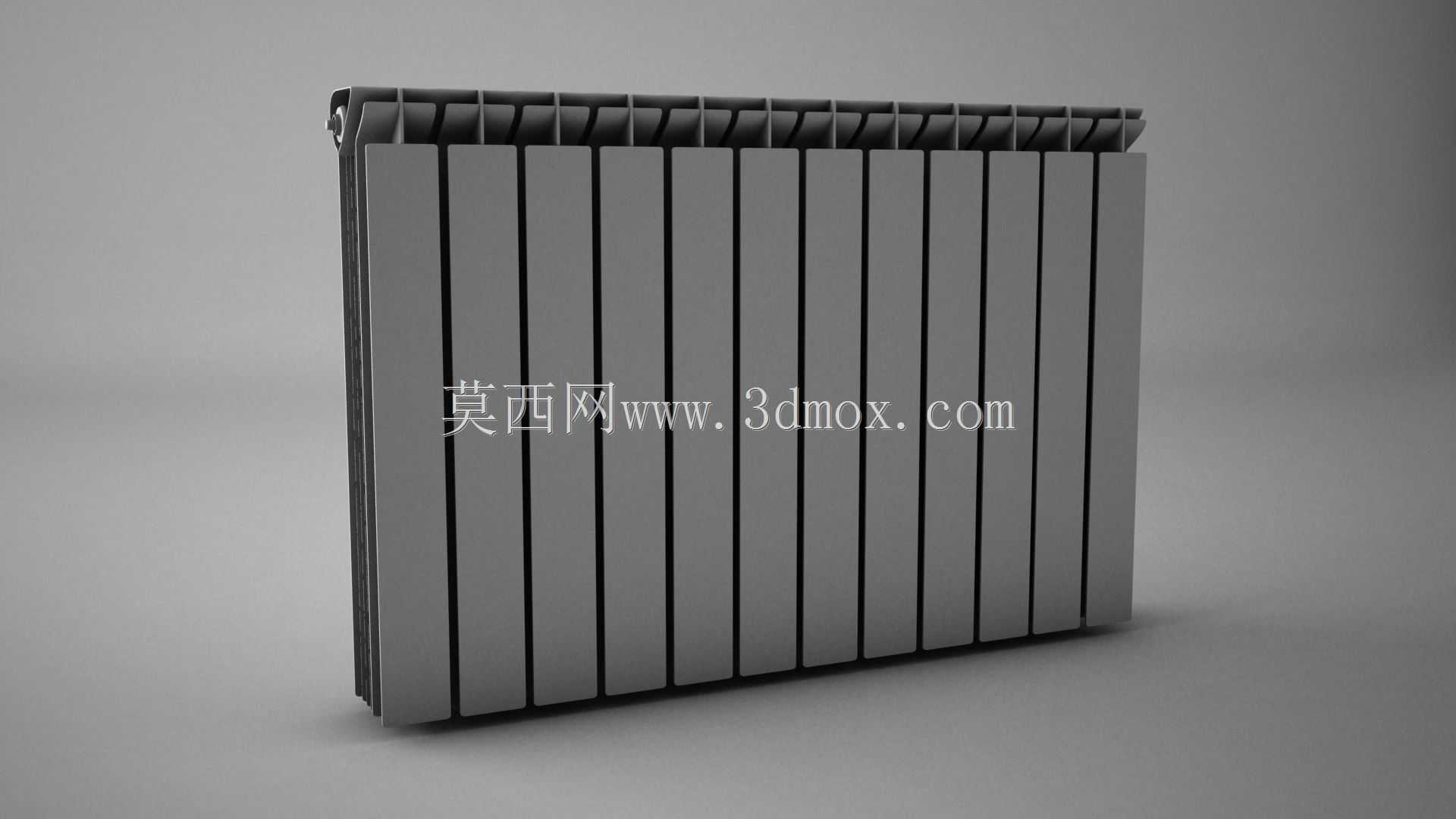

　　这套采暖末端的三维造型，还原的是民用与轻型商用供暖系统里最常见的钢制板式散热器整体结构，建模过程中没有只做外观面片拉伸，而是把现场安装会碰到的边界、水路排布逻辑、片体拼接关系全部落到了实体几何里，方便后续做管路对接、机房选型或者家装暖通排布的时候直接调用参考。先从实际使用场景说起，这类散热器普遍用在分户燃气壁挂炉供暖、集中供暖入户支管末端、办公室独立采暖回路、小型商铺低温热水供暖系统里，和传统铸铁散热器相比，片体厚度更薄，凸出墙面的占用尺寸更小，外立面是平整的竖向冲压肋条，不管是明装在窗下墙，还是暗装在暖气罩内部，都能和室内装修面贴合，不会突出过多磕碰通行空间。做结构建模的时候，首先要敲定的是安装边界尺寸：常规同规格板散的整体厚度控制在100毫米以内，背部预留的挂墙间隙要留出20到30毫米，这个空间不是随便留的，一方面要让背部形成自然对流的上升风道，冷空气从散热器下部缝隙进入，顺着片体间隙被加热后从顶部导流格栅送出，另一方面要避让墙内预埋的供暖支管、墙面找平层的凸起，还有挂装挂钩的安装位，建模时特意把背部的挂装卡槽位置做了实体预留，挂钩的间距、上下排挂点的高差都按照实际安装规范留好，不会出现现场打眼之后挂点和片体干涉的问题。水路功能部分，这类板散的核心是内部并联的竖向水流通道，热水从一侧的下进或者侧进接口流入，在每一片竖向冲压成型的水道里均匀分配，把热量传导到外侧的散热肋面，再从回水接口流出回到供暖回路。

　　建模时没有把所有片体做成一个整块实体，而是按照实际冲压拼接的逻辑，把每一片独立的散热柱、顶部的导流封边、两侧的端盖、底部的接口预留位都拆分了独立特征，后续如果要调整片数、改不同供暖负荷对应的总长度，只需要阵列中间的标准散热片，再重新匹配两端端盖的位置就行，不用从头重建整个模型。外形设计上，正面的竖向棱线不是单纯的装饰造型，每一道凸起的肋边都同时承担两个作用：一是增加和空气接触的换热面积，比完全平整的钢板换热效率高出不少，二是提升薄钢板的整体刚性，薄板通水之后带压，长期冷热循环容易出现板面鼓胀变形，冲压出的竖向加强肋刚好顺着长度方向均匀分布，把整片板的抗弯刚度提上来，不用额外加内部支撑就能承受供暖系统的常规工作压力。

　　现场安装的尺寸校核在建模里也做了对应考虑：散热器底部距离地面的完成面通常要留100到150毫米的间隙，这个高度一方面保证下部进风的流通面积，不会因为落地或者被踢脚线挡住进风路径，另一方面方便下方安装温控阀、回水球阀，操作扳手有足够的活动空间；顶部距离窗台板或者上方暖气罩的下沿也要留至少80毫米的距离，给加热之后上升的热空气留出流通通道，要是间隙留小了，热空气憋在罩子里散不出来，实际散热量会比标称值低两成以上。模型里顶部的锯齿状导流边也做了还原，这个结构不是工艺封边的多余造型，它的作用是把上升的热气流打散，顺着不同方向均匀送到房间靠窗的冷辐射区域，避免热气流全部直吹天花板，造成顶部过热、人员活动区温度不够的问题。从选型匹配的角度，

　　这类散热器的单片片宽、总长度是和房间热负荷直接对应的，建模时参数化的片体结构可以快速调整总片数，对应不同面积的房间：小卧室用短款，客厅窗下用加长款，拼接的时候两端的进出水接口可以根据管路走向选择同侧上进下出、异侧下进下出，模型里端盖的接口位做了通用化预留，不管是接铝塑管、PPR热熔管还是镀锌钢管，都能在接口位置匹配对应的阀门接头。另外建模时特意处理了片体之间的拼接缝隙，实际产品里每片散热柱是通过冲压咬合再密封焊接连为整体，缝隙宽度控制在几毫米，既保证对流空气能穿过间隙带走热量，又不会因为缝隙过大出现藏灰、难以清理的问题，外观面的所有棱角都做了小圆角过渡，没有尖锐的冲切毛边，对应实际生产里的钝化打磨工序，避免安装和日常使用时划伤人员。整套几何结构没有冗余的复杂特征，所有造型都对应实际产品的功能需求，不管是做暖通方案的空间排布校验、安装支架的受力校核，还是做产品渲染展示，都能直接匹配工程实际的使用要求，不会出现外观看着像、安装尺寸完全对不上的问题。
