锥形异径螺旋盘管带法兰换热管路

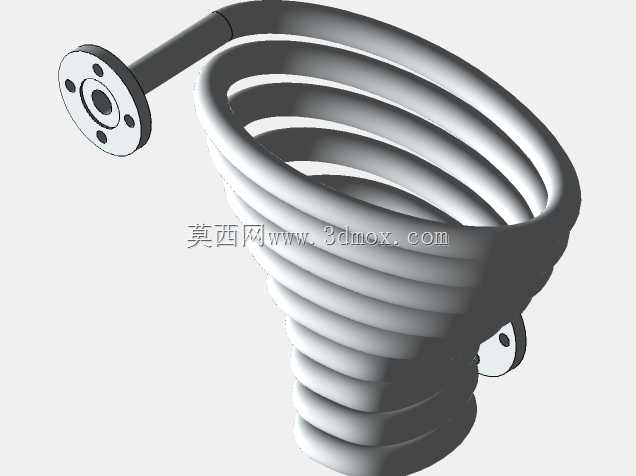

　　这套锥形螺旋盘管在换热系统里承担介质导流与热交换任务，常见于小型冷却器、加热器、温控回路以及需要紧凑布置的流体管路中。管路主体采用连续圆管绕制，螺旋半径沿轴向逐渐变化，形成上大下小的锥状盘绕结构。与等直径圆柱盘管相比，锥形盘管能够在有限高度内调整圈间距和曲率，使流体在管内经历连续变化的离心作用，有利于改善湍流状态；同时，锥形体外部轮廓便于嵌入锥形腔体、夹套或异形安装空间，减少设备整体占地。盘管两端引出直管段，并在端部配置法兰连接结构。法兰盘上布置多个螺栓孔，中心为介质流通孔，端面可配合密封垫片实现可拆卸连接。这种接口形式便于管路与泵、阀、容器或外部工艺管道对接，检修时可整体拆下盘管进行清理或更换。从结构设计角度看，

　　建模时需要先确定锥形螺旋的轨迹：底圈半径、顶圈半径、总圈数、圈间距和锥高共同决定盘管外形；再以圆管截面沿路径扫描生成实体。端部引出段需要从螺旋切线方向平滑过渡，避免急弯造成局部阻力突增或加工弯折缺陷。法兰位置要保证密封面与外接管道轴线匹配，螺栓孔分布圆、孔径和法兰厚度需结合公称压力与管径选取。盘管的安装边界主要由最大螺旋外径、底部最小外径、整体高度以及两端法兰的外伸尺寸决定。布置时应在螺旋外侧预留保温、检修和螺栓操作空间，法兰前方要留出扳手拧紧距离；锥底与支撑面之间应设置可靠托架，防止盘管因自重、充液重量或振动产生偏移。由于连续弯管存在一定弹性，支撑点宜沿螺旋外侧分段布置，避免单点受力导致管路变形。实际运行中，

　　介质沿螺旋管流动时不断改变方向，管壁可与外部空气、冷却水或热媒进行热量传递。锥形结构使相邻圈之间形成渐变间隙，外部流体掠过盘管时不易出现大面积死区，对自然冷却和强制风冷都比较友好。若用于浸没式换热，锥状盘管也能适应容器底部收窄的形状，提高空间利用率。建模过程中还需关注弯管最小弯曲半径与管径的关系。曲率过小会引起管壁外侧减薄、内侧起皱，因此螺旋路径不能只追求紧凑而忽略工艺可行性；管间距则要兼顾换热面积、外部流体通道和焊接或弯管工装的操作空间。端部法兰与圆管连接处应保留足够直段，便于焊接或法兰装配，并保证密封面不受弯管应力影响。对于结构设计人员，该模型可用于校核盘管在腔体中的干涉情况、评估法兰对接方向，也可作为换热装置管路布局的参考；对于三维建模人员，重点在于锥形螺旋线、变曲率扫描、端部直管延伸和法兰孔系的协调。整体结构没有复杂运动部件，核心是把连续管路的空间轨迹、连接接口和安装边界处理准确，使实物弯制、焊接和装配后能够顺利接入工艺系统。
