C型架对置式点焊作业电极结构

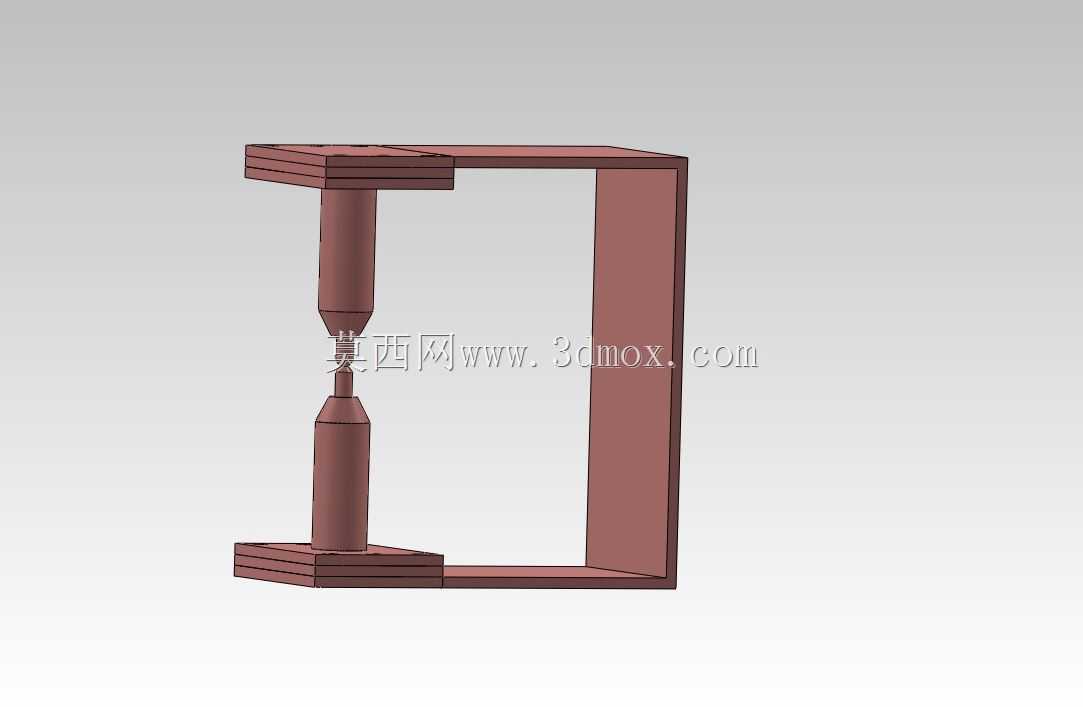

　　这套电极结构主要配套台式点焊机使用，常见于消费电子小尺寸金属构件的电阻焊工序，比如薄钢片壳体搭接、引脚与屏蔽罩的压焊场景，作业时上下电极对向施压，配合瞬时大电流让接触位置的金属熔化形成熔核，不需要额外填充焊料，焊接后接头强度稳定，适合批量小件的快速焊接作业。整个组件采用C型开放式架体设计，架体上下两端的安装平面做了叠层定位结构，用来和焊机的加压滑台、固定底座配合锁紧，安装时需要保证上下电极的同轴度误差控制在0.1mm以内，避免加压时电极偏载打弧，缩短电极使用寿命。上下电极的工作端做了收窄的锥度过渡，靠近焊接端面的位置直径缩小，既可以减少电极本身的散热面积，让焊接电流更集中在焊点位置，也能避开工件周边的凸起结构，

　　适配狭小空间内的焊接点位。电极与架体的连接段采用标准锥面配合，不需要额外的紧固件锁紧，依靠锥面的自锁特性就能保证导电稳定性，日常维护更换电极时只需要沿轴向敲击就能拆卸，更换效率较高。架体的开口跨度根据常见小型工件的尺寸设计，能够容纳厚度不超过30mm的叠层工件，电极的有效行程可以覆盖0-20mm的加压范围，适配不同厚度工件的焊接压力需求。设计时特意将电极的非工作段做了加粗处理，既可以提升电极整体的刚性，减少加压时的弯曲形变，也能增大导电截面积，降低大电流通过时的发热损耗，避免长时间作业时电极温度过高导致的端部软化变形。架体本身采用导电性能优异的铜合金材质加工，表面做了钝化处理减少氧化，上下安装面的平面度控制在0.05mm以内，

　　保证安装后电极的垂直度符合焊接要求。在实际产线应用中，这套电极结构可以快速更换不同端面形状的电极头，比如平端面用来焊接薄片搭接件，尖端面用来焊接凸点或者小尺寸引脚，不需要更换整个架体，能够适配多品种小批量的焊接生产需求。需要注意的是，安装时要清理电极锥面和架体安装孔的氧化层与杂物，保证导电接触良好，否则容易出现局部发热烧蚀连接面的问题，日常作业时也要定期修整电极端面的氧化层，保证焊点电流密度均匀，避免出现虚焊、焊穿的缺陷。
