多特征组合式异形安装基准块结构设计

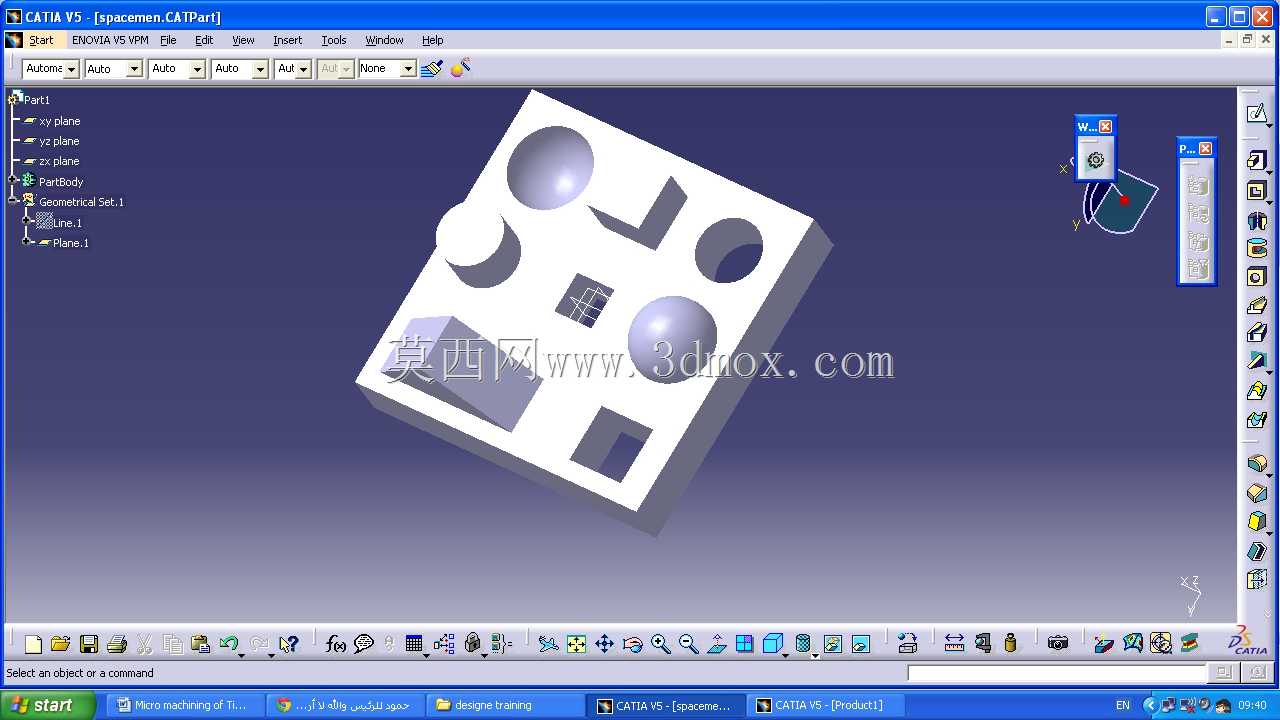

　　在精密装配与工装定位场景中，这类带多特征组合的异形基准块，常作为小型功能组件的定位承载基体使用，区别于标准方形或圆形基准件，其本体集成了多种不同形态的定位特征，可同时适配多种规格的对接零件，减少装配环节的基准转换次数，降低累计误差。从结构布局来看，基体采用方形实体作为基础承力载体，所有特征均直接在本体上加工成型，无额外拼接结构，保证整体刚性与形位公差稳定性。本体上分布的球形凹面特征，主要用于适配带球形端头的定位销或传感元件，凹面的球面半径与对接件端头半径保持严格匹配，装配后可实现自动对中，消除径向配合间隙，这类特征常设置在需要频繁插拔对接的工位，能有效降低对接时的对位难度，提升装配效率。月牙形的半开放槽特征，属于侧向卡接定位结构，

　　可从侧面推入带圆柱轴颈的零件，不需要从端部轴向穿装，适合在轴向空间受限的装配场景使用，槽的开口宽度与轴颈直径采用小间隙配合，槽底设置圆弧过渡，避免应力集中，同时槽的深度经过核算，保证卡入后轴颈不会在受侧向力时脱出。方形通孔与方形盲孔特征，分别适配不同截面的方形插接件，通孔用于需要贯穿走线或穿装紧固件的位置，盲孔则用于端部定位的插接结构，孔的内壁设置微小的拔模斜度，既方便加工时的刀具退刀，也能在插接时起到导向作用，避免硬插接导致的孔口刮伤。圆形通孔特征用于穿装标准紧固件，孔位的位置度公差控制在0.02mm以内，保证与对接件的安装孔位精准对齐，孔口做0.2mm的倒角处理，去除加工毛刺，同时引导紧固件顺利穿入。

　　半球形凸台特征属于支撑定位结构，凸台的顶面为球面，用于支撑带平面的零件，球面与平面的接触为点接触形式，可自适应调整支撑高度，补偿对接件的平面度误差，避免过定位导致的装配应力，这类凸台通常三个一组使用，形成稳定的支撑平面，在精密检测工装中应用较多。方形凸台特征则属于侧向限位结构，凸台的侧壁与对接件的凹槽侧壁贴合，限制零件的水平方向转动自由度，凸台的高度根据对接凹槽的深度设置，保证贴合后无轴向窜动。在设计思路上，所有特征的布局均围绕装配时的操作空间展开，相邻特征之间保留足够的扳手空间与操作间隙，避免装配时工具与相邻特征发生干涉，本体的边缘全部做圆角处理，既避免锐边划伤操作人员，也能减少热处理时的应力集中开裂风险。外形尺寸方面，

　　基体的整体边长控制在常规工装的安装边界内，可直接固定在标准工作台的T型槽间距范围内，不需要额外制作转接板，底部为完整平面，平面度公差控制在0.01mm以内，保证安装后与工作台面完全贴合，不会出现翘曲变形。这类基准块的材质通常选用45号钢或铝合金，根据使用场景的载荷要求选择，钢制件经过调质处理后硬度达到HRC28-32，兼顾刚性与韧性，铝合金件则做硬质阳极氧化处理，提升表面耐磨性，适合频繁拆装的使用场景。在实际加工过程中，所有特征的加工均采用一次装夹完成，避免二次装夹带来的位置误差，球形凹面与半球形凸台采用成型铣刀加工，保证球面轮廓度符合设计要求，槽类与孔类特征采用数控铣削加工，尺寸精度控制在IT7级以内，满足精密装配的公差要求。这类结构在小型通讯组件装配、精密电子元件定位、传感器安装校准等场景中都有广泛应用，通过集成多种定位特征，可替代多个单一功能的定位零件，减少工装的整体体积与零件数量，降低装配环节的管理成本，同时多特征集成的设计也能提升整体定位精度，减少多个零件拼接带来的累计误差，在紧凑型装配工位中优势尤为明显。
