带搭接支撑结构的T形连接接头

　　在通讯线路布设、小型设备内部走线以及轻型结构搭建场景中，T形节点的连接可靠性直接影响整体结构的抗形变能力，常规无支撑的T形搭接接头在长期受侧向力、垂向载荷作用时，搭接面易出现应力集中，引发连接部位滑移、板材弯折甚至断裂问题，这款带搭接支撑的T形接头正是针对这类工况做的结构优化设计。从实际使用场景来看，这类接头可应用于通讯基站内部馈线桥架的T形转接节点、弱电井内布线支架的直角拼接、小型通讯设备外壳的内部支撑框架连接，也可适配轻型铝型材、薄钢板类构件的快速拼接，无需额外焊接，依靠搭接面的贴合与支撑结构的限位即可实现稳定连接。

　　设计过程中首先考虑了搭接部位的受力传递路径，常规T形接头的载荷直接作用在垂直板材与水平板材的连接线上，所有剪切力集中在焊缝或紧固件点位，而这款结构在搭接位置增设了延伸式支撑段，水平构件的搭接端并非直接抵接垂直构件表面，而是延伸出一段贴合面，同时在垂直构件对应位置设置了与水平构件厚度匹配的卡槽式支撑，让水平构件的垂向载荷可以通过支撑面直接传递到垂直构件的本体上，而非完全依靠连接点承受剪切力。从结构细节来看，垂直构件上的支撑卡位采用了等宽开槽设计，槽宽与水平板材的厚度保持一致，装配时水平板材可直接卡入槽内，搭接面的接触长度达到水平板材宽度的1.2倍，足够的贴合面积既可以分散连接应力，也能在装配时起到预定位作用，减少装配过程中的对位调整时间。

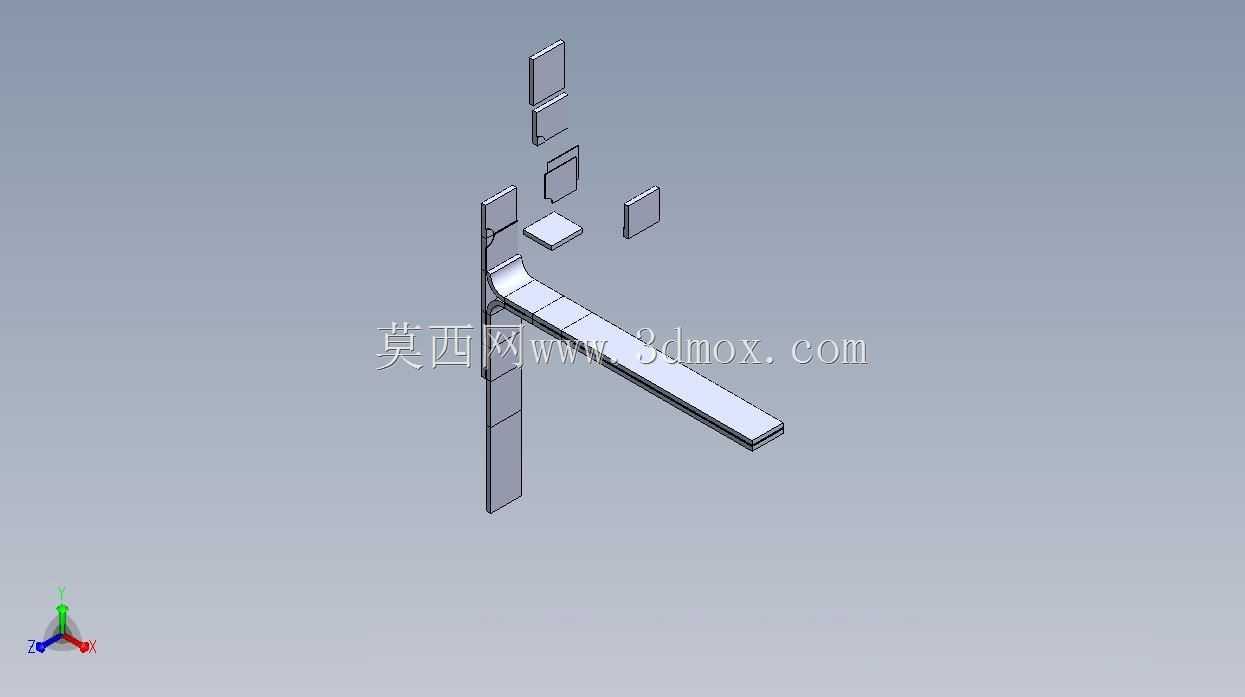

　　外形尺寸方面，整体结构采用等厚薄板材设计，板材厚度根据适配的场景可做等比例缩放，常规适配轻型通讯支架的版本中，垂直构件的有效支撑长度可覆盖上下两段连接位，水平构件的搭接段长度预留了足够的紧固件安装空间，安装边界上，垂直构件的两侧预留了与其他构件拼接的平面，水平构件的外伸端可直接对接同规格的直线段构件，所有连接面均为平面加工，无复杂曲面，既降低了加工难度，也能保证装配时的贴合精度。支撑结构的设计没有采用额外增加三角筋的方式，而是利用构件本身的板材弯折、开槽形成一体化支撑，减少了额外零件的数量，整体接头仅由垂直构件、水平构件以及几个卡位片组成，装配时不需要复杂的工装，手动对位后卡入支撑槽，再通过紧固件锁紧即可完成安装。

　　从受力特性来看，当水平构件外伸端承受垂向载荷时，载荷首先传递到搭接支撑面，支撑面将力分散到垂直构件的整个卡槽接触区域，而非集中在单点紧固件上，相比无支撑的T形接头，同等载荷下连接点的应力值可降低40%以上，同时搭接面的摩擦力也能抵抗部分水平方向的滑移力，在通讯设备受振动、风载等交变载荷的场景下，这种结构能有效避免连接松动。设计时还考虑了装配公差的适配，卡槽的宽度预留了合理的装配间隙，既不会因为间隙过大导致搭接面晃动，也不会因为间隙过小造成装配卡滞，卡位片的位置设置在垂直构件与水平构件的拼接缝隙处，装配后卡位片可填补拼接缝隙，限制水平构件的上下窜动，进一步提升连接的刚性。

　　在实际选型应用中，这类接头不需要搭配复杂的连接配件，可直接与同厚度的板材、型材配合使用，对于需要快速拆装的临时通讯布线支架、可移动通讯设备的内部框架，这种一体化支撑的T形接头能大幅提升装配效率，同时减少后期维护的紧固频次。结构的所有棱边均做了小倒角处理，避免装配过程中划伤线缆或操作人员，也能减少应力集中导致的板材开裂问题，垂直构件上下两端的连接位与中间T形支撑位保持同轴度，保证多段拼接后整体支架的直线度，不会因为接头的偏移导致整体结构出现歪斜。不同于焊接式T形接头需要现场施焊、对操作工人技能要求高的问题，这款搭接支撑式接头可在工厂预制完成，现场仅需螺栓紧固即可完成组装，尤其适合通讯基站这类野外作业场景，能大幅降低现场施工的难度与时间成本。
