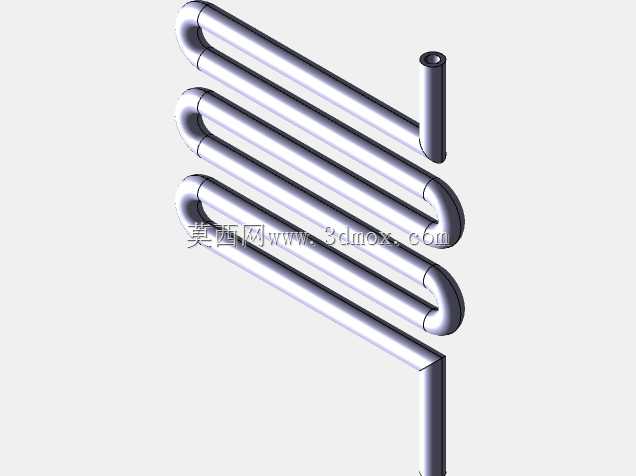

冰箱用蛇形弯管式换热冷凝管路结构

　　在蒸气压缩式制冷循环的家用及商用冷藏冷冻设备中，冷凝管路是完成制冷剂相变放热的核心承载部件，这套蛇形弯管结构的设计，直接匹配冰箱制冷系统的冷凝侧换热需求，区别于常规平板式冷凝器的排布逻辑，采用连续等曲率U型弯折返的管路走向，在有限的安装腔体内最大化拉长制冷剂的流通路径，让高温高压的气态制冷剂在管内流动过程中，通过管壁与外界空气完成充分的热交换，逐步冷凝为中温高压的液态介质，为后续节流降压、蒸发吸热的制冷循环环节提供稳定的工况基础。从结构设计逻辑来看，管路采用等通径直圆管连续弯折成型，所有弯折段的曲率半径保持统一，既避免了弯折处管径缩颈导致的制冷剂流动阻力骤增，也能保证管路弯折处的壁厚均匀性，不会因为冷弯加工出现局部壁厚过薄、

　　长期承压运行下的泄漏风险。管路两端保留的直段接口，分别对接压缩机排气端与干燥过滤器的进气端，接口处的直段长度预留了足够的焊接操作空间，安装时不需要额外裁剪调整管路，就能适配常规冰箱后背板或者侧帮内置的安装位。折返排布的蛇形结构，让相邻管路之间保持均匀的间隙，这个间隙尺寸经过匹配，既不会因为间隙过小导致管路之间的热量互相干扰、降低整体散热效率，也不会因为间隙过大浪费宝贵的设备内部安装空间，在常规200-300升容量的家用冰箱安装场景下，这套管路的整体外轮廓尺寸可以完美嵌入冰箱侧帮的发泡层预留空腔，不需要对冰箱的整体外壳结构做额外改型。从实际使用的工况适配角度，这套管路的弯折走向完全规避了冰箱内部其他结构件的安装干涉，

　　走线过程中不需要额外增加固定卡扣的点位，依靠管路自身的弯折刚性就能保持形态稳定，在冰箱发泡填充保温层的工序中，均匀排布的管路不会出现被发泡料挤压移位的问题，管壁与发泡层、外侧钣金的贴合度稳定，能保证热量通过钣金顺利向外散发。不同于外露式丝管冷凝器的结构，这种内置式蛇形弯管管路在设计时充分考虑了长期运行的可靠性，管内的制冷剂流动路径没有突变的截面，流动阻力控制在合理区间，能有效降低压缩机的排气背压，减少制冷系统的运行能耗，同时连续弯折的结构没有多余的连接焊点，从根源上减少了制冷剂泄漏的故障点。在建模过程中，所有弯折段的曲率参数完全匹配实际冷弯加工的工艺极限，不会出现设计曲率过小导致加工时管壁开裂的问题，

　　管路的壁厚选取也兼顾了承压能力与导热效率，既能够承受制冷系统高压侧的长期运行压力，也不会因为管壁过厚影响热量向外传递的效率。安装边界上，管路两端的接口位置与冰箱内部压缩机仓的对应接口完全对位，现场装配时可以直接插接焊接，不需要现场调整管路形态，能有效提升总装工序的装配效率，管路整体的排布高度与宽度，完全适配对应型号冰箱的安装腔体尺寸，边缘位置与腔体内壁预留了足够的安全距离，不会出现装配时管路剐蹭内壁导致防腐层破损的问题。在换热性能匹配上，管路的总长度经过制冷量匹配计算，能够保证制冷剂在流出管路末端时完全冷凝为液态，不会出现气态制冷剂残留进入节流装置导致的制冷效率下降、节流异响等问题，相邻管段的间距均匀性，也保证了整个管路的散热温度场分布均匀，不会出现局部过热导致的散热效率衰减。
