通讯设备拨动式切换连杆结构

　　这类拨动连杆常见于小型通讯终端、便携测试夹具、手动切换机构以及需要档位转换的通讯工具内部，承担把外部扳动动作转化为内部触点、滑块或锁止件位移的作用。零件虽然体积不大，但在整机里属于直接决定操作手感和动作可靠性的受力件，设计时不能只按外观件处理。

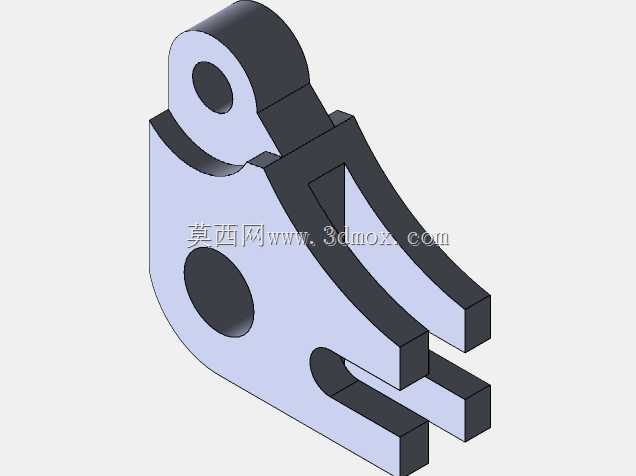

　　从结构上看，主体采用一体式弯折板臂形态，上部设置圆形铰接孔，用于与固定支座或转轴配合，形成整个杆件的回转中心；中部大孔可作为减重孔、避让孔或辅助定位孔，具体作用取决于周边轴销、凸台和装配空间。下端延伸出两片平行叉臂，叉臂之间留有开槽，能够卡在从动销、滑块颈部或切换件凸缘上。操作者扳动杆件时，上部绕铰接中心旋转，下部叉口推动从动件沿预定轨迹移动，从而完成通路切换、位置锁定或机构释放。

　　外形轮廓并非简单直线臂，而是根据运动包络和受力方向做成折线过渡。靠近回转中心的区域厚度和宽度较大，能够承受反复扳动产生的弯曲载荷；长臂段在保证刚度的前提下收窄，减少材料占用和运动干涉；端部叉形结构采用双层接触形式，相比单拨片具有更好的侧向约束能力，从动销不易从开口处滑脱。零件边缘设置明显的倒角和圆角，既有利于压铸、冲压或机加工后的去毛刺，也能避免装配时刮伤线束、外壳和相邻塑料件。

　　安装边界方面，上部铰接孔的中心位置是整机布局的基准，设计三维结构时需要先确认转轴直径、孔位中心高以及杆件旋转角度。叉口宽度要与被拨动零件的配合颈部保持合理间隙，间隙过小会造成卡滞，过大则会产生空行程和冲击噪声。长臂外侧与壳体内壁之间应保留运动余量，尤其在极限档位处，需要检查杆件背面、叉臂端部和中部凸台是否与外壳筋位发生碰撞。若该件用于手持通讯工具，还应控制零件厚度和端部高度，避免内部堆叠时压迫电路板或连接器。

　　功能设计的重点在于动作路径。拨动杆不是孤立旋转件，它的圆弧轮廓、叉臂长度和铰接孔位置共同决定输出位移。孔位到叉口作用点的力臂越长，相同扳动角度下从动件获得的位移越大，但所需操作空间也随之增加；力臂过短则手感生硬，切换不到位。实际建模时应画出铰接中心、拨销中心和极限位置三角形，核对两个档位之间的角度差，再反推长臂外形。对于需要清晰档位感的机构，可在相邻固定件上增加钢珠定位或弹性顶针，杆件侧面预留定位凹位；若本模型未体现弹性件，则在装配设计时必须留出对应安装空间。

　　受力分析上，频繁操作最容易出现问题的位置是铰接孔周围、长臂根部以及叉臂开口根部。铰接孔长期与轴销摩擦，应保证孔壁厚度均匀，必要时可增加衬套或提高孔面硬度；长臂根部承受弯矩最大，折角处不宜形成尖锐突变，圆角过渡可降低应力集中；叉臂根部在拨动和反向回程时交替受载，开槽底部应做成圆弧，防止裂纹从槽底起始。若采用金属粉末冶金、锌合金压铸或钢板铣削成型，壁厚过渡要尽量连续，避免局部厚大截面导致收缩或热处理变形。

　　该构件对相邻零件的公差也较敏感。铰接孔与转轴之间建议采用小间隙配合，保证转动灵活且不明显晃动；叉口与从动销之间可略放宽间隙，以吸收壳体变形和装配误差。若通讯设备存在跌落、振动或温度循环工况，拨杆端部应限制脱离行程，通常在壳体上设置限位挡墙，使杆件在极限位置时由挡墙承受过载，而不是让叉臂直接硬顶从动件。三维建模阶段应同步建立转轴、从动滑块、壳体筋位和复位弹簧，单独看杆件外形无法判断运动是否顺畅。

　　从制造角度看，该件适合通过三维实体建模后进行机加工验证，也可在批量产品中转为压铸、粉末冶金或钣金复合结构。模型中各孔位、开槽和折边均具有明确工程意义：圆孔服务于回转与避让，叉槽服务于动力输出，异形外轮廓服务于安装空间和运动包络。结构设计人员在复用此类拨杆时，应优先校核铰接中心、叉口作用线、极限转角和壳体间隙，再根据实际载荷调整臂厚与圆角，而不是简单缩放外形。只有把接触、限位、回程和装配公差一起考虑，拨动杆在通讯工具中才能实现稳定、清晰、耐久的切换动作。
