通讯设备配套限位支撑固定座结构

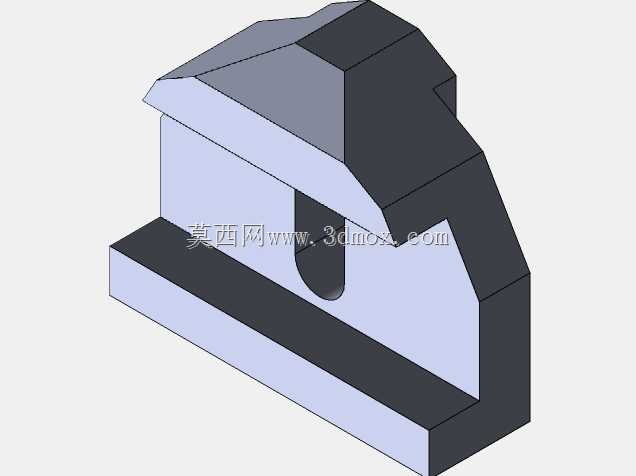

　　该支撑件属于小型通讯终端装配与检测工位里常用的侧向限位支座，整体采用一体式块状构型，底部设置通长水平承托边，可直接贴合工装底板或治具安装面完成定位，中部立板开设长圆型沉腰孔，孔位沿竖直方向延伸，装配时可根据被支撑工件的高度差在一定范围内微调锁紧位置，不需要额外加工多组备选孔位，在小批量多批次的通讯产品组装线里，这类可调孔位结构能大幅降低治具改版的加工成本。

　　从实际工位使用场景来看，这类支撑座常布置在通讯外壳定位夹具的侧方，底部凸缘承担主要的竖向承重，上部斜切压边贴合工件侧边的斜面轮廓，避免硬直角棱边压伤塑胶壳体表面；立板后侧的加厚凸块沿支座长度方向贯通，既作为加强筋提升整体抗弯刚度，也可作为侧向靠面，和夹具上的挡块配合完成X向粗定位。零件整体轮廓没有复杂曲面，所有棱边均做了等壁厚拔模处理，若采用机加工方式制作，可直接从方块坯料上铣削成型，底面与腰孔一次装夹即可完成关键面加工，工序集中度高；若后续需要批量投产，也可直接沿用现有三维结构拆分模具分型面，斜顶面与外侧立壁的拔模方向一致，不需要额外侧向抽芯结构。

　　设计思路上优先保证了支撑刚性与安装容错率：底部承托边的宽度占零件总宽度的三分之一左右，和安装板接触的面积足够大，锁紧后不会出现局部应力集中导致的支座倾翻；中部腰孔的圆弧端直径和常用内六角螺钉的杆径匹配，螺钉穿过腰孔后下方可预置平垫，锁紧时摩擦力覆盖孔位周边区域，调整高度时松动螺钉即可沿长孔滑动支座，到位后直接锁紧，不需要反复拆装螺钉。上部的斜向压合面角度和被支撑工件的侧边倒角完全适配，接触形式从线接触变为面接触，长期反复装夹工件也不会在壳体表面留下压痕。

　　安装边界方面，支座的总高度控制在小型工装常用的层间间距范围内，后侧加厚凸块的外侧面到立板前侧的厚度尺寸预留了足够的扳手操作空间，锁紧腰孔内的螺钉时，套筒或内六角扳手不会和相邻的夹具零件发生干涉；底部承托边的下表面为全平面，安装时不需要额外加工避让槽，直接贴合并锁紧在工装基板的T型槽或螺纹孔位上即可。零件左右两侧的切角轮廓避开了工件底部的突出卡扣位置，当通讯终端壳体放入夹具时，支撑座不会和壳体上的接口、按键凸位发生碰撞，合模过程中支撑座先接触工件侧边完成预定位，后续压头下行时工件不会出现侧向偏移。

　　从结构受力角度校核，工件施加在斜顶面上的侧向载荷会通过立板直接传递到底部承托边，后侧的加厚凸块分担了大部分弯矩，立板上开设的腰孔位于受力中性区附近，开孔后对整体截面刚度的削弱很小，长期承受反复装夹的交变载荷也不会出现孔边开裂的问题。零件所有外露棱边均做了小倒角处理，操作人员在工位上取放工件、调整治具时不会被锐边划伤，整体结构紧凑，没有多余的冗余特征，在满足支撑限位功能的前提下尽可能压缩了占用的工装空间，适合在排布密集的通讯产品组装测试工站里多件并排使用。
