带颈法兰式轴承座安装支座结构

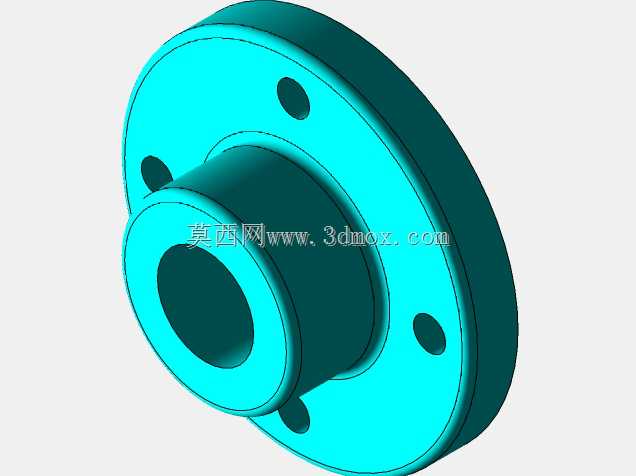

　　该零件属于带颈法兰式轴承安装支座，整体由圆形法兰盘、同轴阶梯轴颈和中心贯通孔构成，法兰端面上沿圆周均布四个安装通孔，用于穿装螺栓将支座固定到机架、墙板或设备基体上；轴颈外圆用于与轴承内孔或配套衬套形成定位配合，中心通孔可供传动轴穿过，也可作为润滑油路、走线通道或减重孔使用。在输送设备、包装机械、小型机床、纺织机械以及各类非标自动化设备中，这类支座常布置在传动轴的端部或中间支撑位置，承担径向载荷并约束轴系的径向跳动，法兰贴靠安装面后可获得较好的支承刚度，相比剖分式轴承座，其结构更紧凑，适合中低速、中等载荷且安装空间受限的场合。

　　从结构受力角度看，法兰盘与轴颈交接处设置了过渡圆角，能够降低轴肩根部的应力集中，避免螺栓预紧和轴承受力叠加时在转角位置产生裂纹；法兰背面为平整贴合面，加工时需要保证与轴颈轴线的垂直度，否则轴承装入后会出现内圈偏斜、滚动体受力不均、温升异常等问题。四个安装孔采用均匀分布方式，孔位圆直径大于轴颈外径，螺栓拧紧后压紧力作用在法兰外缘区域，可使贴合面压力分布更均匀，减少支座受倾覆力矩时出现局部翘曲的风险。轴颈端部设计有略小的导入倒角，轴承压装时可起到导向作用，避免刮伤轴承内孔或轴颈配合面；中心孔内壁与轴颈外圆保持同轴，在穿轴布置时能够为轴端提供避让空间，防止运动干涉。

　　建模过程中先以旋转特征生成主体轮廓，确定法兰外径、轴颈长度、各段直径和中心孔径的基础尺寸，再在法兰盘上阵列切除安装孔，并对孔口、轴端和根部圆角进行细节处理。配合面的尺寸链需要重点校核：轴颈与轴承内孔通常采用过渡或小过盈配合，法兰贴合面到轴颈定位端面的距离决定轴承轴向位置，安装孔中心圆要与配对机架孔位一致，孔边到法兰外圆保留足够壁厚，防止拧紧螺栓时法兰边缘产生变形。实际选型时，若轴系承受较大径向力，可适当加大法兰外径和轴颈直径以提高抗弯截面模量；若仅作轻载导向支撑，则可减薄法兰厚度、缩小整体轮廓。安装边界上需预留螺栓装拆空间，法兰外侧要留出扳手操作位置，轴颈伸出长度要与轴承宽度、挡圈或端盖尺寸匹配，中心穿轴时还要核对轴肩、锁紧螺母与支座端面的间隙，保证回转件与固定件之间不发生摩擦。该结构把法兰连接的便利性与轴承座的支承功能整合为一体，零件数量少、加工装夹方便，卧式车削即可完成大部分回转面加工，法兰孔可通过钻模或数控铣保证位置度，适合批量生产与设备标准化改型使用。
