双工位铰接式凸轮限位支座结构

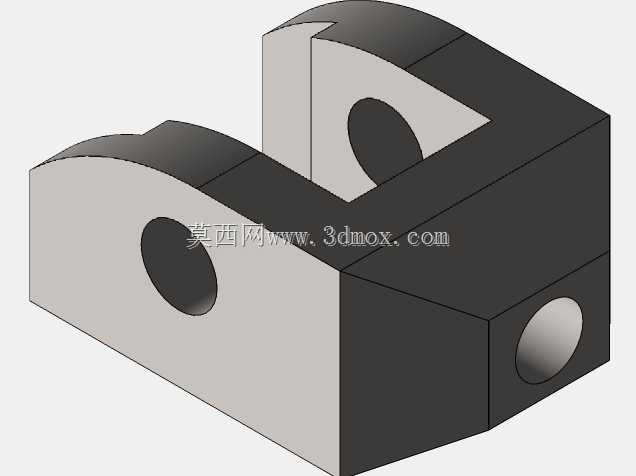

　　该构件属于小型传动执行端的复合式凸轮安装支座，整体将凸轮随动轮廓、铰接安装位与侧向定位接口整合在同一刚性块体上，常见于桌面级工装夹具、小型轻工送料机构以及通讯终端装配治具的摆角限位工位，用来把转轴的回转运动转化为摆臂的定程抬升与压紧动作，不需要额外加装外置限位块即可约束摆杆的两个极限位置。从结构布局来看，块体下部为实心承力基座，基座左右两端加工出同轴贯通圆孔，该孔为凸轮转轴的主支承孔，孔口做沉孔倒角处理，可嵌入薄壁轴套或者小型深沟球轴承，转轴穿装后两端由卡簧或者端盖限位，避免轴向窜动；基座顶面延伸出两块对称立板，立板内侧开出U型开口槽，槽内容纳摆臂的铰接端，立板上的横向圆孔为摆臂销轴穿装位，开口槽的两侧面直接作为摆臂摆动的导向面，

　　控制摆臂的侧向间隙。块体朝向外侧的弧形曲面为凸轮工作轮廓，轮廓曲率按照摆臂的升程曲线分段加工：低位段曲率平缓，对应摆臂保持压紧的静止区间，升程段曲率逐步变化，推动摆臂绕销轴匀速抬升，高位段设置小平面锁止区，摆臂抬升到上限位置后可短暂停留，方便操作人员取放工件。块体侧端面额外加工出一个横向螺纹孔，该孔可拧入紧定螺钉，用来锁定嵌入主支承孔的轴套外圈，也可作为传感器触发片的安装接口，在转轴回转到指定角度时触发接近开关，向设备控制系统反馈工位状态。设计阶段优先保证各孔位的同轴度与轮廓面的位置精度：主支承孔与立板销轴孔的中心距按照凸轮升程的基圆半径匹配，若中心距偏差过大，会出现摆臂升程不足或者顶死卡滞的问题；

　　弧形凸轮轮廓与主支承孔的同轴度公差控制在0.05mm以内，轮廓表面做淬火硬化处理，降低摆臂滚轮长期碾压造成的磨损量。外形尺寸方面，块体整体长度适配小型60mm规格工业铝型材的安装槽间距，基座底面为精加工基准面，可直接贴装在工装板上，底面预留的两个沉头孔可穿过内六角螺钉完成固定，安装时不需要额外制作转接垫板；立板的开口槽宽度预留0.2mm的装配间隙，摆臂装入后不会出现夹滞，同时侧向窜动量控制在允许范围内。实际装配调试时，先将轴套压入基座两端的主支承孔，装入凸轮转轴后手动盘动，确认转轴回转无卡涩，再将摆臂放入两块立板之间的开口槽，穿入铰接销轴并锁止轴端卡簧，在摆臂与凸轮轮廓接触的滚轮处涂抹润滑脂，缓慢转动转轴全程观察摆臂动作：

　　升程阶段摆臂抬升速度均匀，无突跳冲击，回到低位时摆臂压头可完全贴合工件表面，锁止平面位置摆臂不会出现自行下滑。该结构把原本需要分开制作的凸轮支承座、摆臂铰接架、行程限位块三个零件整合为一体，减少了装配时的对齐调试工作量，整体刚性更强，在高频次往复动作的工位上也不会出现接合面松动的问题，适配小载荷、高节拍的轻工装配与检测设备场景。
