通讯设备配套斜面定位楔紧销件

　　该楔件属于通讯类工装与小型终端结构中常用的斜面楔紧元件，核心作用是在装配空间受限、同轴或平行配合面存在累计公差时，通过斜向挤入动作消除配合间隙，让相邻两个构件在振动、温度循环或频繁拆装工况下仍保持稳定的相对位置。日常在通讯手持终端、桌面测试治具、小型基站接线模块以及便携检测设备里，这类零件常被放在壳体卡扣与内托之间、导轨滑块与安装基面之间，或者塑料支架与金属嵌件的接缝处：直接敲入或借助螺钉拉动楔体，斜面会把轴向打入力分解为垂直于配合面的正压力，既不需要在薄壁件上加工高精度螺纹，也能避免硬顶装配造成壳体发白、卡扣断裂。

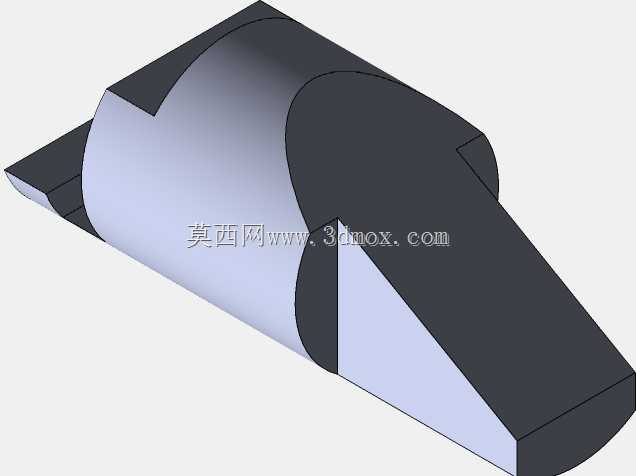

　　从结构形态看，零件主体由平直楔块段与中部圆柱段组合而成：一端为厚度渐变的斜劈结构，斜面从较薄导入端逐步过渡到最大楔紧厚度，导入端做了收窄引导，装配时可顺利滑入预留缝隙，不会因边缘毛刺卡在入口；中部圆柱段并非单纯造型，它可作为定位轴颈嵌入对应基座的半圆槽或圆孔内，限制楔件自身在楔紧方向以外的窜动，同时让楔入力沿圆柱轴线均匀传递，避免薄楔块受偏载发生翘曲。圆柱两侧保留的平直块体分别承担受力面与止挡面作用：宽平面贴合被压构件，窄端面在楔入到位后抵住基座台阶，控制最终楔入行程，防止过度打入导致配合件被撑变形。

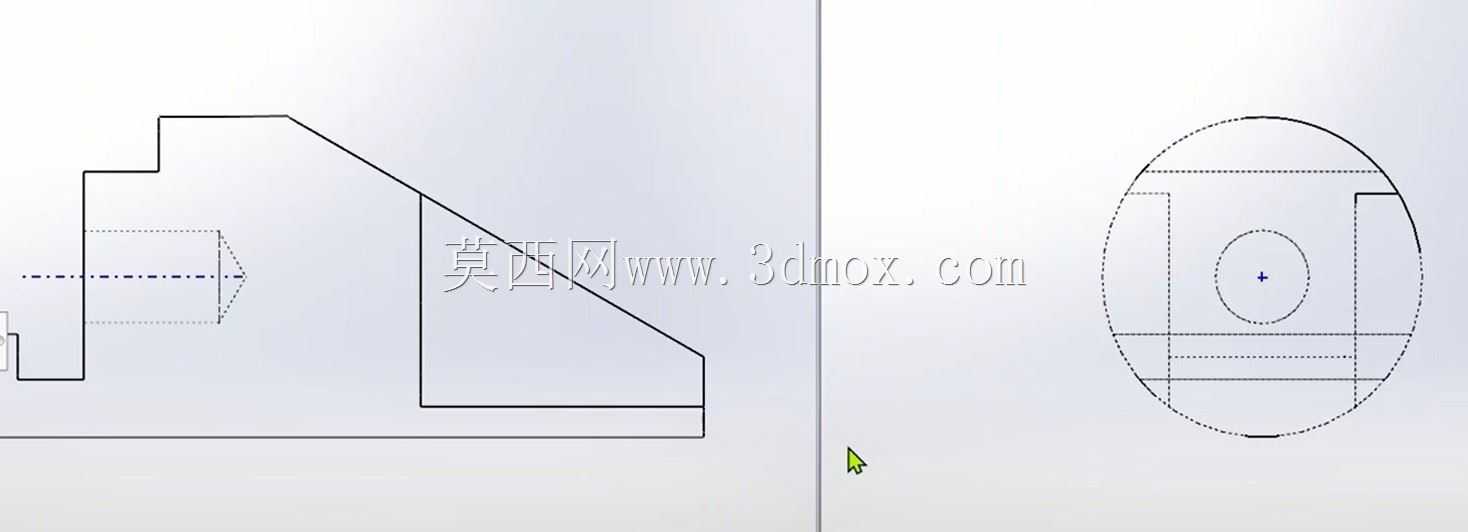

　　设计这类楔件时首先要核算斜面角度，通讯类小型结构多采用低自锁倾角，楔面斜率兼顾两个要求：一是打入时操作力适中，手工装配或简易工装即可完成压入；二是受设备日常振动影响时楔体不会自行松退，无需额外涂胶也能保持锁紧状态。圆柱段的直径与相邻块体厚度取同向基准，建模时先绘制正交投影下的轮廓线，将楔块的斜面边界、圆柱外圆投影、端部直边逐一约束，再通过拉伸生成基础块体，随后叠加圆柱实体并合并为单一主体；端部多余材料采用拉伸切除去除，对称侧结构可通过特征镜像完成，斜面上需要避让的缺口使用孔向导或直孔切除后修剪边界，最后将导入棱边做小尺寸倒角，既去除锐边，也减少楔入瞬间对塑料或铝合金配合面的刮削。

　　外形与安装边界方面，楔件整体长度覆盖配合缝隙的全宽，圆柱段长度略小于基座槽宽，保证装配后楔件两端不凸出设备外表面；最大楔厚对应配合件允许的最大间隙补偿量，最小导入厚度小于零件间的最小预留缝隙，即使公差叠加到极限状态也能顺利放入。圆柱段的外圆与基座槽底采用间隙配合，楔块上下两个受力面则保留较低的表面粗糙度要求，装配后接触面压应力分布均匀，不会出现局部线接触压痕。在通讯产品的实际维护场景中，该楔件还具备拆装便利的特点：需要拆解内部模块时，可从楔件外露的端部反向敲出，重复装拆后斜面仍能保持补偿能力，不像一次性卡扣那样多次拆卸后失效；针对薄壁壳体结构，楔紧力分散在宽平面上，单位面积压强远低于螺钉点压，能有效避免塑料壳局部应力集中开裂。建模过程中剖面视图可清晰校验斜面与圆柱段的交接关系，转换实体引用命令能快速关联正交视图轮廓，保证二维图纸与三维实体的尺寸一致性，绘制的圆与直线约束完整，不存在悬空几何关系，后续出工程图时可直接标注楔角、圆柱直径、总长与关键厚度尺寸，直接用于机加工或3D打印样件验证。
