这套三维场景围绕箱体搬运、码垛与分拣工位展开,核心设备为一台立柱横臂式工业机器人。机器人采用竖直固定立柱配合水平延伸臂的结构形式,立柱承担整机回转与竖向支撑,横臂负责跨距覆盖,末端执行机构布置在横臂前端,可在输送线与堆垛区域之间完成取放动作。相比多关节串联机器人,该类柱臂结构在平面搬运任务中路径直观,控制逻辑相对简单,适合纸箱、周转箱、袋装件等规则负载在固定节拍下的转移作业。

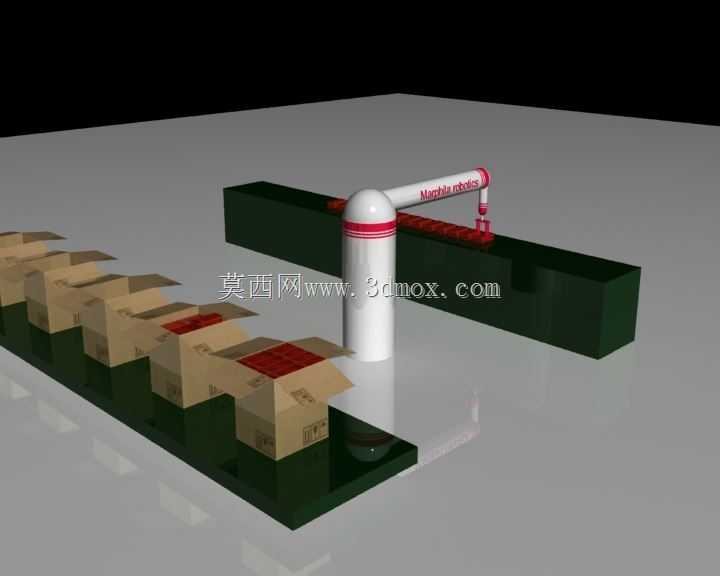

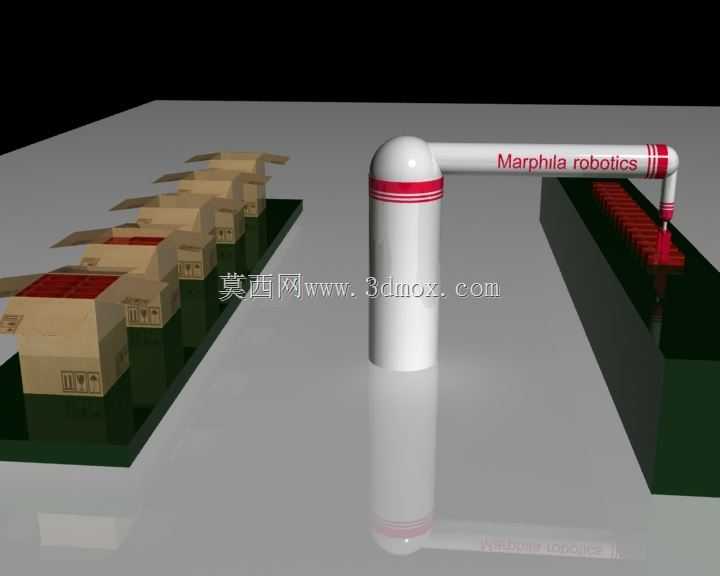

从现场布置看,机器人位于两条作业区域之间:一侧为已封装纸箱的暂存与码垛位,箱体沿绿色托盘或输送平台依次排列;另一侧为红色输送通道,用于工件来料或分拣后物料流转。这样的布局使机器人横臂只需在有限角度和水平行程内往复运动,即可覆盖取料、搬运、放料三个关键位置。工程设计时,立柱中心到两侧工位的距离需要结合臂长、末端高度、箱体外形以及安全间隙共同确定,避免横臂在极限位置与护栏、输送设备或堆叠箱体发生干涉。
设备的实际用途集中在物流后段包装与仓储衔接环节。纸箱完成封箱、贴标或检测后,可由输送线进入机器人工作范围,机械臂末端根据工艺需求执行抓取、提升、横移、下放等动作,将箱体按行列关系堆放到托盘上;也可反向作业,将整垛箱体拆分为单箱并送入分拣线。对于电子、食品、医药、日化等行业的批量包装线,这种布置能够减少人工重复搬运,稳定堆垛高度与摆放间距,也便于后续缠绕、打包、叉车转运和立体库入库。

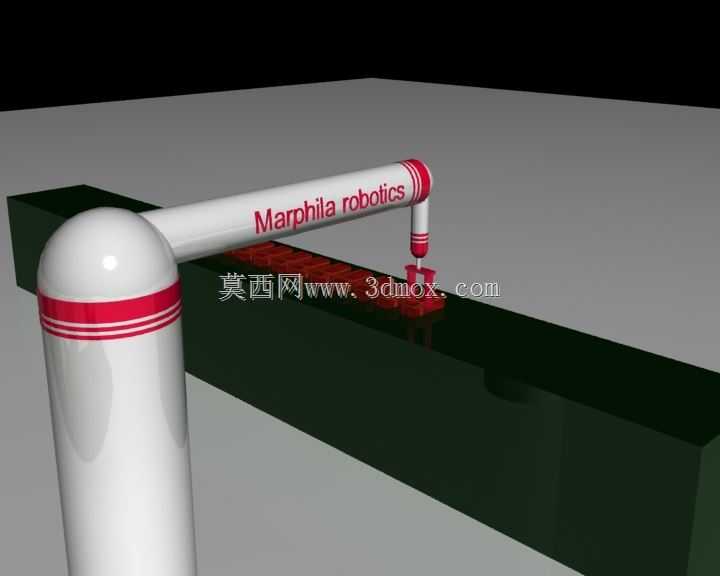

结构建模时,立柱被设计为主要承载件,底部需要与地面基础或设备底座可靠连接。立柱直径、底座法兰尺寸和地脚螺栓分布应根据臂端负载、横臂悬伸长度、运动加速度以及倾覆力矩校核。横臂与立柱顶部的回转连接区域是受力关键部位,既要传递竖直载荷,也要承受偏载产生的弯矩;若实际设备采用伺服减速机驱动回转,模型中应预留驱动单元、交叉滚子轴承或回转支承的安装空间。横臂表面的标识带主要用于企业识别和运动部件警示,真实设计时还应在臂体周边考虑防撞条、限位开关和维护口位置。
末端执行器在场景中面向箱体作业,可根据纸箱重量和表面形式选择真空吸盘、夹爪或吸盘夹爪组合。吸盘方案适合平整顶面,取放速度快,不易压损箱体;夹爪方案适合侧面夹持或多孔位纸箱,对纸箱顶面状态适应性更好。无论采用哪种形式,末端法兰到箱体抓取面的高度、吸盘分布圆、夹爪开合行程都必须与纸箱尺寸匹配。堆叠过程中,下层箱体受压、上层箱体定位偏差以及托盘边缘余量都会影响抓取成功率,因此工位设计不能只建立单箱理想模型,还应体现整垛高度变化和箱体公差累积。
外形尺寸方面,该类设备的安装边界主要由立柱占地、横臂最大回转半径、末端下探高度和安全维护距离构成。三维布局中,机器人周围不应只按静止外形留空,而要按运动包络校核:横臂旋转时,末端执行器、被抓取箱体和线缆都属于扫掠范围。输送线侧边、托盘堆放区、人行通道和电控柜位置应与运动包络保持安全距离;若人员需要进入节拍区补料或处理异常,应设置安全门、光栅或联锁停机装置。地面基础则需满足水平度和承载要求,立柱附近避免布置易振动设备,以免影响高速取放时的定位稳定性。
从设计思路看,场景没有追求复杂曲面造型,而是强调设备与工位之间的空间关系。纸箱阵列、输送通道和机器人中心构成明确的物流路径,便于在方案阶段评估臂长是否足够、堆垛位数量是否合理、人员维护空间是否充足。对于结构设计人员,该模型可进一步细化立柱壁厚、回转支承、臂体导轨、拖链、末端快换法兰和传感器支架;对于自动化选型人员,可在此基础上补充负载重量、节拍时间、抓取高度、托盘规格和安全围栏,使概念布局转化为可实施的机器人码垛工作站。
