便携式垂直钻孔定位导向工装

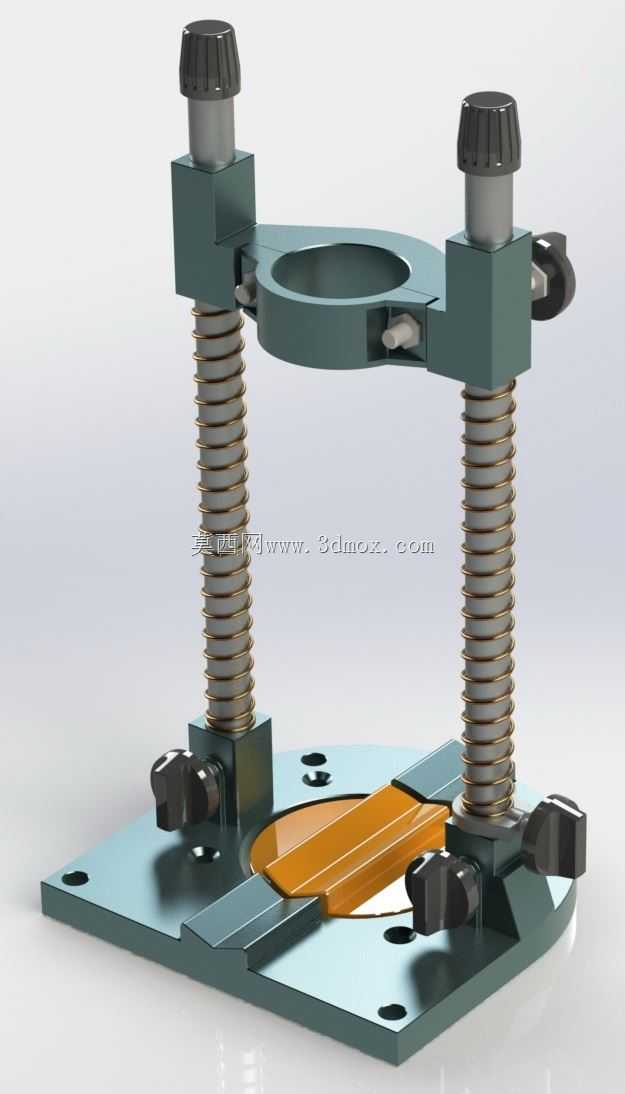

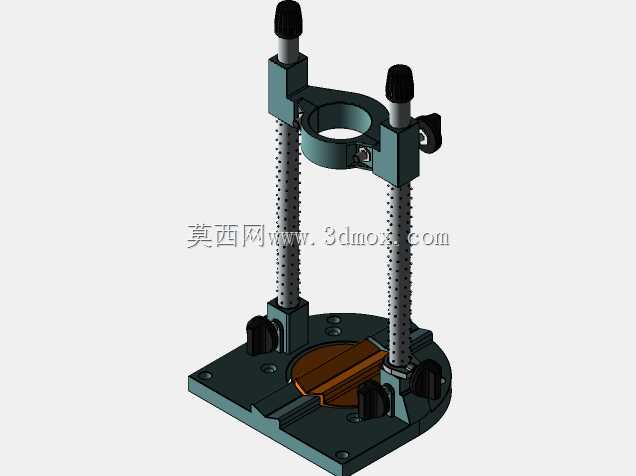

　　现场维修、装配工位以及小批量钣金加工场景里，手持电钻直接开孔很容易出现钻头跑偏、孔轴线倾斜、孔位偏移超差的问题，这款直孔导向工装就是为解决这类痛点开发的便携式钻孔辅具。整套结构以底部承托底板作为安装基准，底板上预留多组沉头安装孔，既可以通过螺栓快速固定在工作台、工件表面或者专用支架上，也可以搭配夹具临时夹持在异形工件表面，适配不同作业面的安装需求，底板中部开设避让通孔，钻孔作业时钻头可以直接穿过工装抵达工件，不会和底座发生干涉。

　　工装的升降导向部分采用两根对称布置的梯形丝杆作为支撑导向柱，丝杆底部和底板通过铰接座固定，顶部配置带防滑滚花的调节旋钮，旋转旋钮即可带动上部的钻套安装架沿丝杆上下移动，丝杆两侧搭配锁紧手柄，当调整到合适的作业高度后，扳动两侧的快拆锁紧手柄即可将安装架牢牢锁死，避免钻孔过程中架体晃动移位。上部的环形安装架中心设置标准钻套安装位，可以根据不同钻孔直径更换对应规格的可换钻套，钻套和环形架之间采用小间隙配合，保证钻头进给过程中始终沿垂直于底板基准面的轴线行进，从根源上消除斜孔、孔口崩边、钻头折断的风险。

　　底板表面还设置了可滑动的定位挡块，橙色的可调定位条可以沿底板的T型槽横向移动，配合侧面的锁紧旋钮，能够快速抵靠工件的侧边完成孔位定位，不需要每次作业都反复划线打样冲，特别适合批量重复钻孔的工位，能大幅降低辅助作业时间。整套工装的结构设计没有采用复杂的铸造件，大部分零部件都可以通过常规机加工完成：底板采用钢板铣削成型，保证基准面的平面度，丝杆采用标准梯形螺纹传动，自锁性能好，承重后不会自行下滑，上部架体采用分体式装配结构，两个滑块和环形抱箍通过螺栓拼接，既降低了加工难度，也方便后期更换磨损的导向衬套。

　　从安装边界来看，两根导向柱的中心距经过优化，在保证架体刚性的前提下尽可能缩小整体 footprint，底板的长宽尺寸适配常规台虎钳的夹持范围，重量控制在单人可以徒手搬运的范围内，适合流动维修、户外装配、小型工坊等没有固定大型钻床的作业场景。和固定式台钻相比，这款导向工装不需要占用固定工位，可以直接带到工件所在位置作业，针对大型机架、钣金柜体这类不便移动的工件，只需要将工装固定在待钻孔位置，就可以获得和钻床相当的钻孔垂直度精度。结构设计时特意在所有运动副位置预留了防尘间隙，车间内的铁屑、粉尘不容易卡滞传动部位，日常维护只需要定期在丝杆螺纹处涂抹润滑脂即可，锁紧手柄采用偏心快拆结构，操作时不需要额外扳手，徒手就可以完成锁定和释放，作业效率远高于采用螺母锁紧的简易导向架。环形钻套架的侧面还设置了紧定螺钉，更换钻套时只需要拧松紧定螺钉就可以取出旧钻套，装入新规格钻套后重新锁死即可，整个更换过程不到半分钟，能够快速适配不同孔径的钻孔需求，在五金加工、设备维保、钣金制作、家装施工等场景都有很高的实用价值。
