桌侧卡扣式笔记本电池承托支架

　　这个结构件的设计出发点非常具体，就是解决工位桌面空间被外置笔记本电池挤占的痛点。日常使用ThinkPad这类配备外置扩展电池的商务本时，电池本体往往会突出机身底面一大截，直接放在桌面上会让笔记本整体倾斜垫高，既影响键盘输入的手感，突出的电池部分还会占用桌面侧边的有效操作面积，插拔线材、放置记事本或者外接小键盘时都会被突出的电池块干涉。这款支架采用挂装在桌板侧边的安装形式，不需要在桌面或者桌架上打孔，也不需要额外的紧固件，依靠自身弯折形成的挂钩结构直接卡在标准厚度的办公桌桌沿上，安装和拆卸都可以徒手完成，调整工位位置或者更换使用场景时可以随时取下带走，不会在家具表面留下安装痕迹。

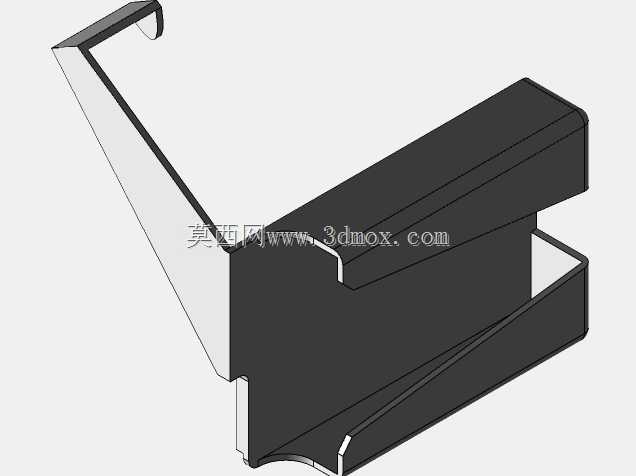

　　从结构形态来看，整个支架采用薄板弯折成型的工艺思路，主体是一块连续弯折的钣金件，没有复杂的装配组件，也不需要额外的拼接零件，加工时只需要通过激光切割下料，再按照预设的折弯线完成几道弯折工序就可以成型，后续如果做表面处理只需要做喷塑或者阳极氧化就可以获得足够的防锈和耐磨性能，量产的成本非常低，也很适合通过3D打印的方式做小批量的个性化制作。支架上部的挂钩段做了适配桌板厚度的开口尺寸，挂钩的内侧接触面可以贴附薄的防滑胶垫，既可以避免金属支架和木质或者烤漆桌沿直接接触刮花漆面，也可以增加接触面的摩擦力，防止支架挂载重物之后出现滑移脱落的问题。

　　支架下部的承托槽是整个结构的功能核心，槽体的内部宽度和深度完全匹配对应型号笔记本电池的外形尺寸，电池推入槽体之后，侧壁的限位结构可以限制电池的左右窜动，槽底的托边可以承托电池的全部重量，避免电池从下方滑脱。承托槽的开口方向朝向桌面内侧，笔记本放置在桌面正常使用时，机身底部伸出的电池可以直接顺势插入下方的承托槽内，电池的重量完全由支架传递到桌板侧边，不再需要电池本体接触桌面承担支撑力，笔记本底面可以完全贴合桌面保持水平状态，键盘输入时机身不会出现晃动或者倾斜。

　　结构的受力路径设计得非常直接，挂载电池之后的载荷通过承托槽的侧壁传递到后侧的立板，再通过立板向上传递到顶部挂钩的弯折处，最终全部载荷由挂钩和桌板下表面的接触面承担，整个力流路径没有薄弱的铰接点或者受力突变的截面，弯折处都做了对应的圆角过渡，避免应力集中导致钣金件在长期承重之后出现开裂变形。支架的侧向伸出长度经过控制，承托槽的外边缘不会超出桌腿的外侧轮廓，人员在工位旁边走动时不会被突出的支架磕碰，椅背后推时也不会和支架发生干涉。

　　在实际使用场景里，这类支架尤其适合开放式办公区、实验室调试工位这类桌面空间紧张的环境，除了承托笔记本电池之外，同结构形式稍作尺寸调整之后，也可以用来挂载移动硬盘、电源适配器、小型手持工具等零散物件，把桌面的占用空间转移到桌侧的闲置区域，不需要额外占用桌面的平面面积。建模过程中需要重点验证挂钩开口和不同桌板厚度的适配范围，同时校核承托槽在满载电池重量时的形变余量，确保长期挂载之后支架不会出现下垂变形，电池插拔的顺畅度也需要在结构设计时预留合理的间隙，避免公差累积导致电池卡滞无法装入。
