双层辊筒式工业输送机架结构设计

　　这套双层辊筒输送结构，主要面向车间内短距离工件转运、工序间物料缓存的应用场景，常见于机加工车间工序流转、小型装配线旁物料暂存、包装段前段工件输送环节，区别于长距离整线皮带输送机，这类紧凑型双层结构更适合占地受限、需要分层输送不同状态工件的工位，比如上层输送待加工毛坯、下层回流加工完成的工装托盘，或是上层输送成品、下层回收空料盒，能在有限的车间占地内翻倍提升垂直空间利用率。

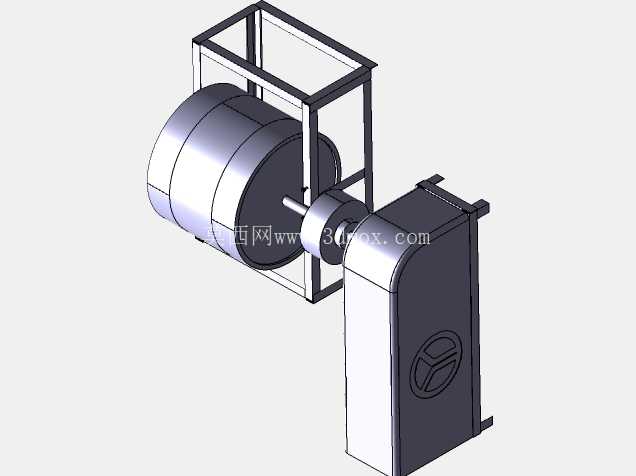

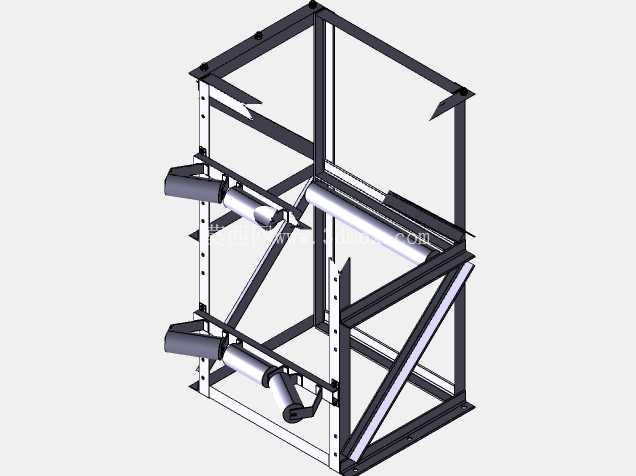

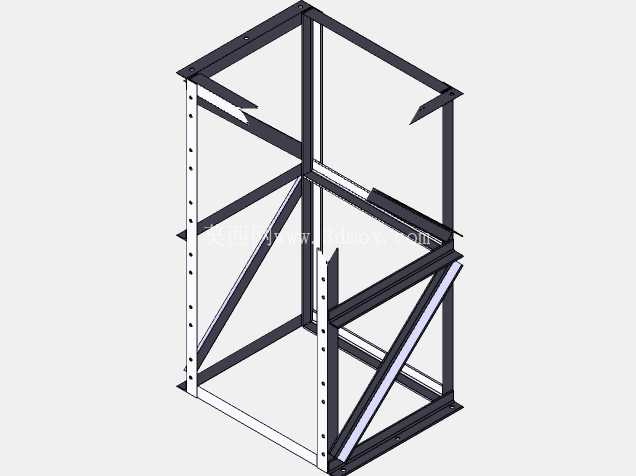

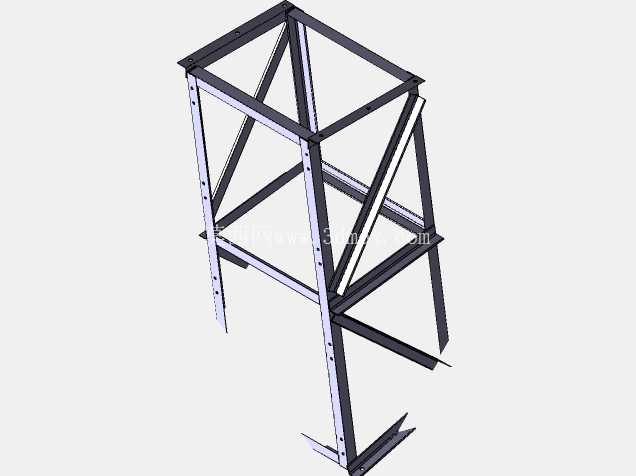

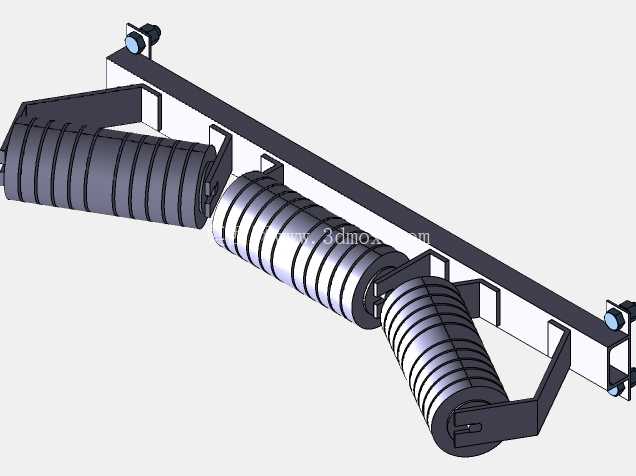

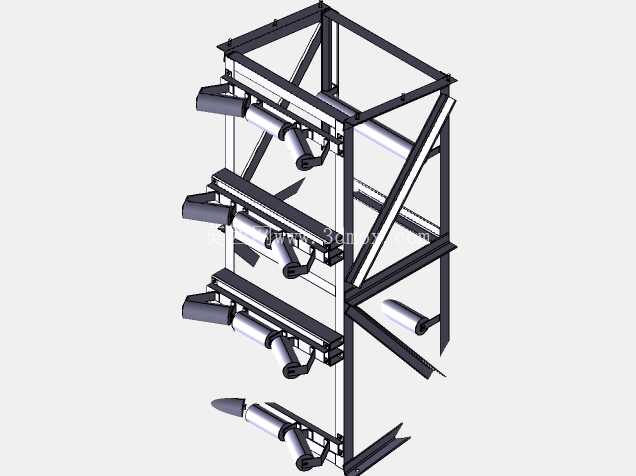

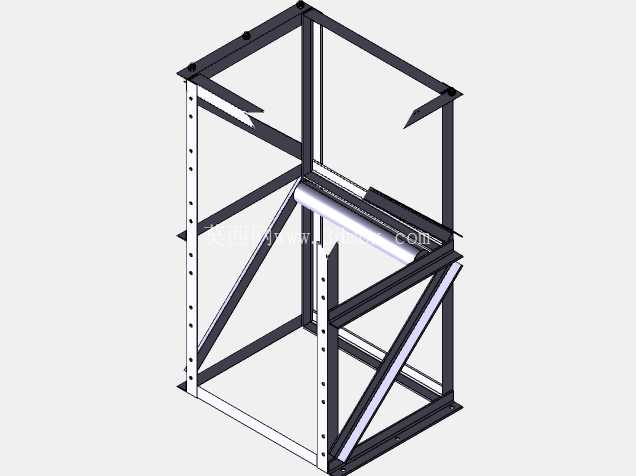

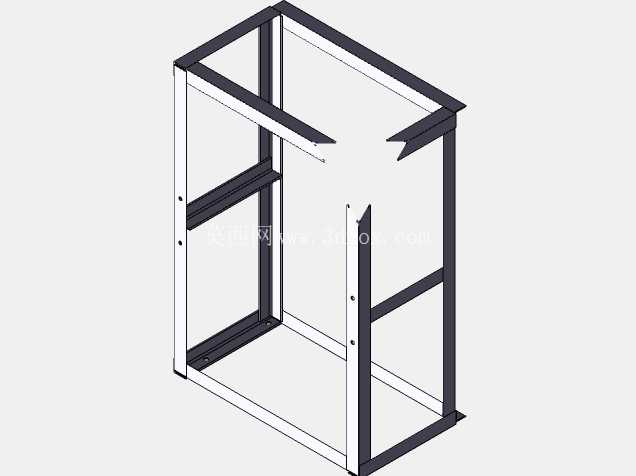

　　从结构功能来看，整体采用方管焊接机架作为承载主体，框架主支撑选用标准规格矩形管，竖向立柱预留了多组安装孔位，可根据实际输送物料的高度、辊筒的安装高度做上下调节，适配不同直径的辊筒、不同高度的工件通过需求；斜向支撑筋布置在机架受力侧，抵消辊筒承载物料时产生的侧向弯矩，避免长期负载下机架出现焊接处开裂、立柱变形的问题。上下两层的辊筒组件均采用悬臂式安装结构？不对，仔细看结构是两端通过安装座固定在竖向立柱的调节孔上，辊筒自身带转动轴承，物料放置在辊筒面上后可依靠人力推动实现无动力滑动，也可后续加装驱动组件改造为动力输送线，辊筒的排布间距参考了常规小件输送的不塌腰原则，间距小于常规输送工件最小底面尺寸的三分之一，避免小件卡在两根辊筒之间。

　　设计思路上优先考虑了加工便利性与现场安装的容错率，所有框架杆件均采用常规型材切割后焊接，没有复杂的异形加工件，普通车间的焊接班组即可完成制作，不需要高精度的五轴加工设备；机架底部预留了脚轮或可调脚杯的安装接口，既可以做成固定式工位输送架，也可以加装脚轮作为可移动的临时输送工位，适配车间频繁调整产线布局的需求。关于安装边界与外形尺寸，整体机架的宽度参考了常规400mm宽度辊筒的安装需求，整体宽度控制在550mm以内，长度方向可根据实际工位需求拼接延长，单段机架长度控制在1200mm，避免过长导致框架中部下挠；竖向高度方面，上层辊筒的安装高度默认设置为850mm，符合人工站立操作的舒适作业高度，下层辊筒距离地面高度不小于200mm，预留出地面清洁、管线布置的空间，不会出现底部卫生死角或是挤压地面布设的气管、电缆。

　　结构细节上，框架顶部的边角处做了切角处理，避免安装、移动过程中尖锐边角磕碰操作人员，辊筒安装座采用螺栓固定而非焊接，后期辊筒磨损后可单独拆卸更换，不需要整体切割机架，降低后期维护成本；侧面预留的安装孔位为等距排布，除了调节辊筒高度外，还可以加装导向挡板、光电传感器安装支架、工件阻挡器等附属配件，可拓展性较强，不需要额外在机架上钻孔焊接。这类结构在实际使用中，单段额定承载可达到200kg，满足常规机加工零件、小型装配组件的输送需求，无动力状态下适合短距离、节拍不固定的工序间物料传递，若加装链轮、减速电机即可改造为动力输送线，适配自动化产线的固定节拍输送需求，整体结构没有冗余设计，所有杆件均承担对应的承载或加固功能，没有多余的装饰性结构，完全围绕工业场景下的实用需求设计。
