啮合式斜齿传动副教学演示结构

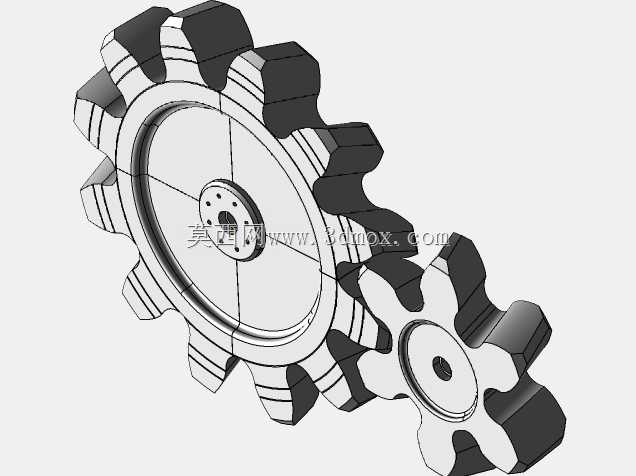

　　这套斜齿轮啮合结构以一对不同齿数的盘状齿轮为核心，齿向沿轴向呈螺旋布置，相比直齿传动，轮齿进入和退出啮合的过程更加平缓，接触线沿齿宽逐步过渡，能够在运转中降低瞬时冲击与噪声。结构呈现时保留了轮齿、轮缘、辐板、中心孔和端面小孔等关键几何特征，适合用于机械基础课程、传动机构拆装认知、3D打印样件制作以及设备内部传动方案的前期展示。

　　从实际设备用途看，斜齿轮副常见于需要平稳传递旋转运动和扭矩的场合，例如小型减速装置、输送设备驱动端、教学实验台、自动化机构动力传递段以及低速演示装备。大小齿轮按一定齿数比配合，主动轮转动时通过齿面连续接触带动从动轮反向旋转，从而实现转速与扭矩的转换。模型中两轮中心距、齿顶圆、齿根圆和啮合侧隙需要协同控制，若中心距过小，齿面会发生干涉甚至卡滞；若中心距过大，则会造成冲击、空程和接触不良。

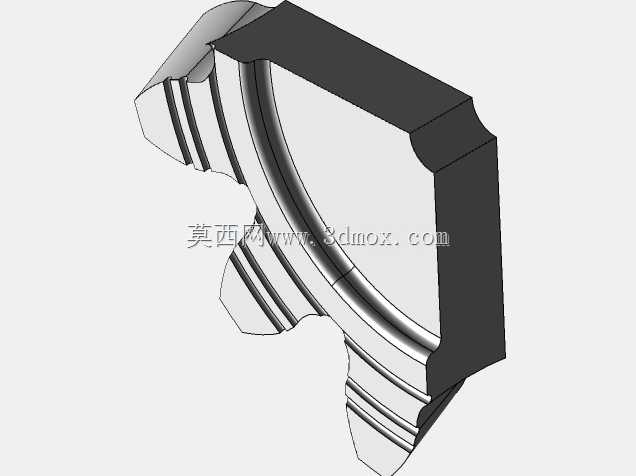

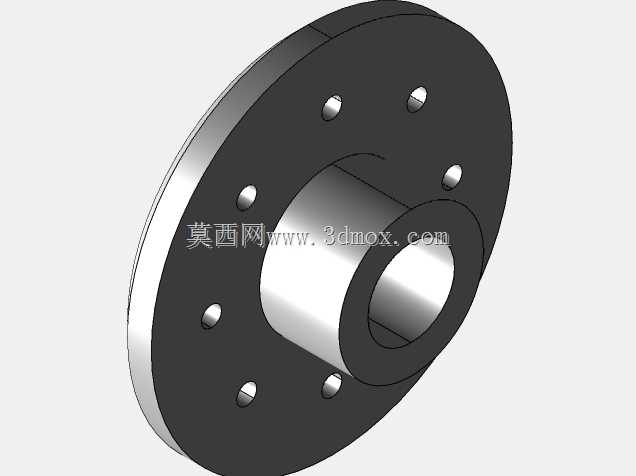

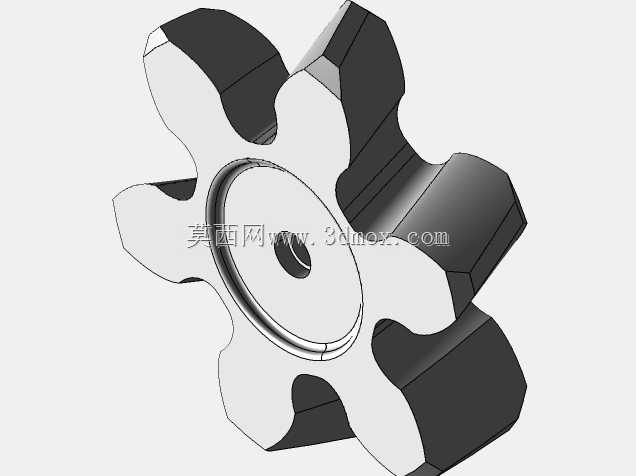

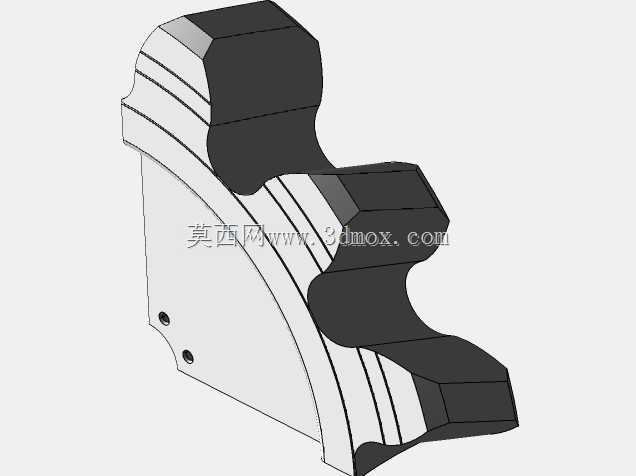

　　设计思路上，该结构没有采用复杂箱体或轴系，而是把注意力集中在齿轮本体和啮合关系上。大齿轮采用较宽轮缘与薄辐板结合的形式，既保证齿圈区域有足够刚性，又减少实体材料占用；中心部位设置轮毂孔，用于与轴类零件形成装配关系，端面上的小孔可作为固定、减重或工艺定位特征。小齿轮外径较小、齿宽与大齿轮对应，安装时需保证两轴平行，齿宽方向对齐，避免单侧接触造成局部磨损。

　　斜齿的螺旋方向是建模和装配时必须关注的要点。一对平行轴斜齿轮通常采用旋向相反的轮齿啮合，一个为左旋，另一个为右旋；若旋向选择错误，两轮无法在平行轴状态下正确贴合。齿面建模需要兼顾渐开线齿廓、螺旋角、齿顶圆角和齿根过渡，齿根处不宜形成尖锐凹槽，因为在真实承载工况下，齿根弯曲应力集中明显，圆角过渡有助于提高疲劳寿命。虽然该样件偏向教育和展示用途，但这些几何规则与工业齿轮设计保持一致。

　　外形尺寸方面，画面中大齿轮直径明显大于小齿轮，二者按啮合状态摆放，齿顶之间保留合理间隙，齿宽方向具有一定厚度，能够在打印或加工后保持轮齿强度。安装边界主要由两齿轮中心距、轴孔直径、齿顶圆外廓和端面厚度决定。将其放入设备时，需要在齿轮外径外侧预留防护壳体或安全间隙，在端面两侧预留轴、挡圈、轴承或紧固件位置；若用于开放式演示台，还应避免手指接触啮合区，因为轮齿咬合处存在夹挤风险。

　　在3D打印制作时，轮齿区域属于细小特征密集部位，层厚、摆放方向和支撑设置会直接影响齿面质量。齿面若沿轴向竖直成型，齿廓细节较稳定，但打印时间较长；若平放成型，齿向曲面可能产生台阶纹，装配后需要轻微修配。中心孔与轴配合不宜只依赖打印名义尺寸，实际项目中通常预留配合余量，通过铰孔、衬套或轴承座来保证回转精度。对于教学展示模型，可适当放大齿顶圆角和齿根过渡，使样件更耐反复拆装；对于功能验证模型，则应严格控制齿厚、侧隙和中心距。

　　结构检查时，应先确认两轮在静态啮合位置不存在齿顶碰齿根的现象，再缓慢旋转一周观察是否有卡紧点。正常状态下，轮齿沿齿宽逐段接触，转动阻力均匀；若某一位置阻力突然增大，往往说明齿距、齿厚或中心距存在偏差。辐板与轮缘交接处也应保持连续，避免打印或成型后因薄壁振动产生变形。

　　整体来看，该斜齿轮总成把抽象的渐开线齿形、螺旋齿向和齿数比关系转化为可观察、可转动、可装配的实体结构。它既可以作为机械传动课程中的直观教具，也可以作为小型装置传动段的概念样件，帮助设计者在投入详细轴系、箱体和轴承设计前，先核对齿轮啮合姿态、安装空间和运动干涉边界。
