三杯式户外风速传感检测装置

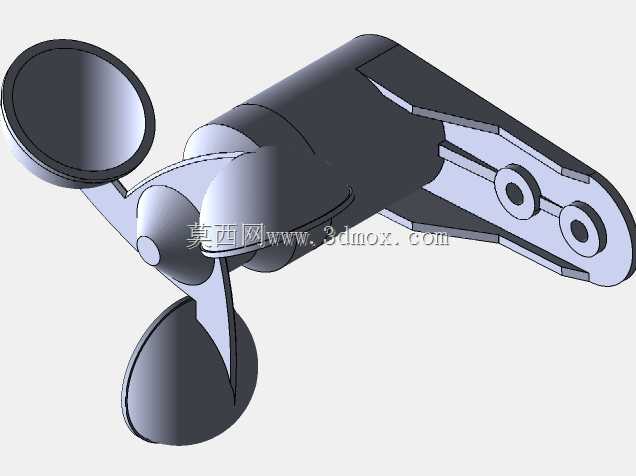

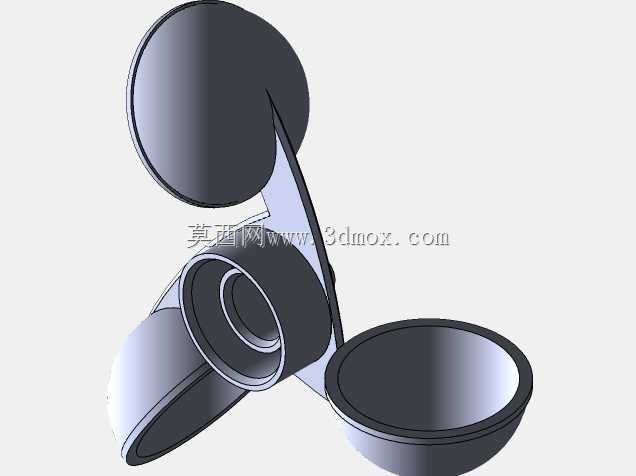

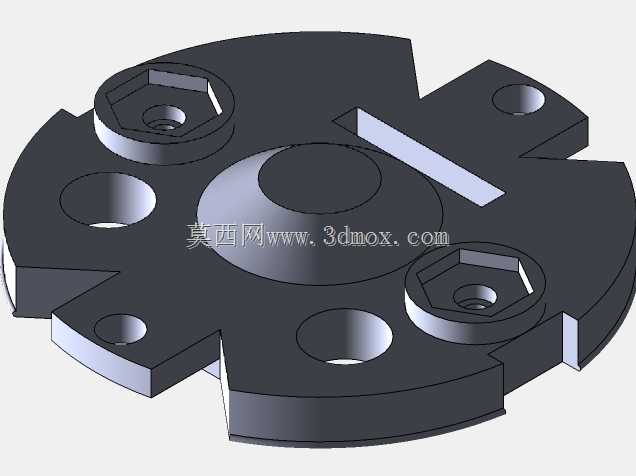

　　三杯式风速检测装置多用于野外气象站、港口堆场、建筑工地塔机安全监测、风电场机组周边环境观测以及农业小气候监测点位，核心作用是把自然风的线性流速转化为可被采集系统识别的转速信号，为风速超限报警、工况启停判断、气象数据长期记录提供现场实测依据。整套结构在三维建模阶段优先考虑户外长期挂载的受力与维护需求，风杯组件布置在回转体前端，三个半球形风杯沿周向均布，任意水平来风方向下都能推动杯体绕主轴旋转，不存在风向死区，相比单杯或双杯结构，转动惯量分布更均匀，低速风下启转阻力更小，高风速段运转也更平稳。风杯与回转支座之间采用支臂连接，支臂做了等长轻量化设计，在保证风杯回转扫掠半径的前提下削减迎风冗余面积，避免支臂自身扰流给杯体带来额外脉动载荷；

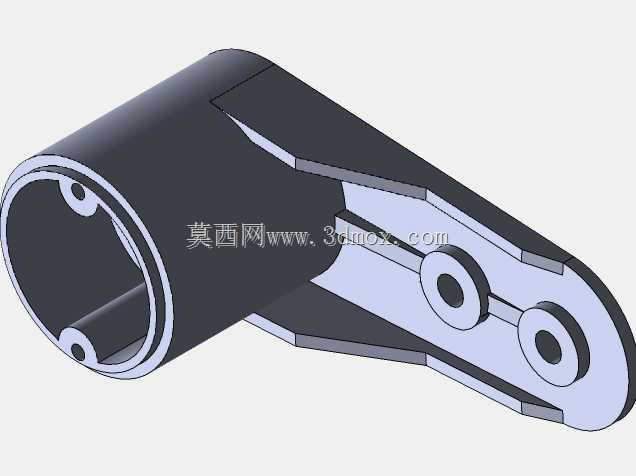

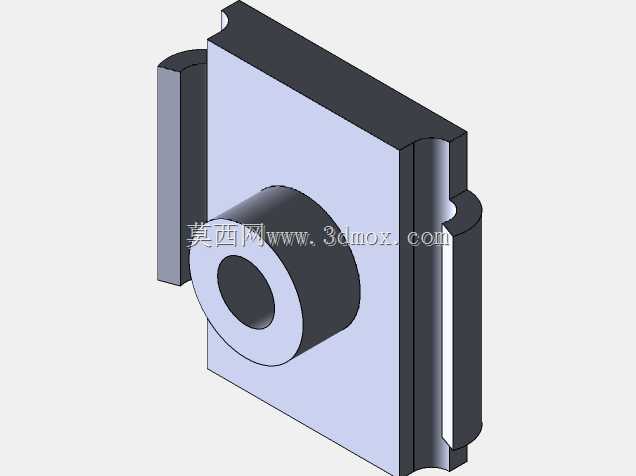

　　杯体选用半球凹面迎风格式，凹面受风推力与凸面绕流阻力形成稳定转矩差，推动主轴持续单向回转。装置后半段为安装夹持基体，壳体做流线型收窄造型，内部预留转速检测元件的容纳空间，可在主轴末端配套磁钢与霍尔元件，或者采用光电码盘方案，将主轴转数转化为脉冲信号输出，脉冲频率与实际风速呈线性对应关系，后端采集系统只需标定换算系数即可得到实时风速值。壳体侧面延伸出带双安装孔的固定支耳，两个孔位沿安装面纵向排布，现场可直接穿装螺栓固定在气象站横臂、塔机顶部支架或者监测立杆的侧向伸出架上，双孔定位能够避免装置在强风下绕单螺栓偏转，保证风杯回转平面始终处于水平姿态。建模时对风杯回转扫掠范围做了完整包络校验，杯体旋转全程不会与壳体、支臂发生干涉，

　　安装支耳的贴合面与主轴轴线的平行度在结构中做了配合基准约束，现场安装时只要保证支耳贴合面竖直，主轴即可自然保持水平回转基准。壳体内部预留了轴承安装腔，上下两处轴承位同轴布置，用来支撑回转主轴，降低长期转动的摩擦损耗，轴承腔外侧预留密封槽，可加装密封圈阻挡户外雨水、沙尘进入转动副，适配野外无人值守的使用场景。从安装边界来看，装置整体沿主轴轴向延伸，前端风杯回转区域需要留出无遮挡的圆形空间，周边支架、走线架不能伸入风杯扫掠范围，避免扰流影响检测精度；后端安装支耳的孔距按照常规气象支架的角钢尺寸适配，不需要额外加工过渡连接板即可完成固定。结构设计过程中没有设置多余的外露凸起，壳体棱边均做圆滑过渡，减少高空强风下的风阻振动，

　　同时也降低雨水在表面积灰滞留的概率。风杯与支臂的连接位置做了局部加强，因为强风工况下杯体根部承受持续交变弯矩，加强结构可以避免长期往复受力出现连接松动；整机重心尽量靠近后端安装支耳，减小悬臂挂载对支架产生的附加弯矩，降低立杆横臂的振动幅度。这类风速检测结构在建模时需要重点核对转动副的配合间隙，间隙过小会在低温沙尘环境下出现卡滞，间隙过大则会导致主轴跳动，影响转速检测的脉冲计数准确性；同时风杯的动平衡要在结构层面做对称约束，三个杯体的重量、回转半径保持一致，避免高速旋转时产生离心振动传递到支架，干扰后续气象传感器的检测精度。
