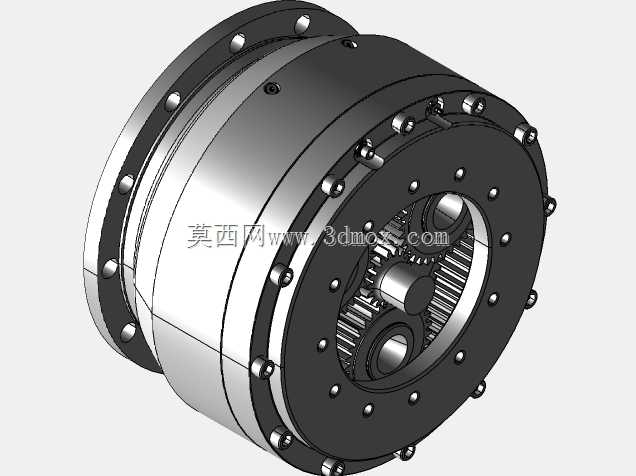

在工地现场的重型行走与回转机构里,制动环节从来不是独立存在的附属件,它需要和减速输出端、机架安装法兰、驱动轴系直接耦合,既要在满载坡道停驻时提供足够制动力矩,又不能在正常传动中额外增加过多转动惯量。这套制动总成的结构布局,正是围绕施工设备紧凑传动舱的边界条件展开:外圈采用带均布螺栓孔的法兰盘作为与主机架对接的基准面,法兰端面的孔位按圆周等分布置,安装时可直接贴合设备减速箱体的预留止口,无需额外转接板,减少了装配累积误差。从内部结构看,总成集成了行星减速齿组与制动执行腔,输入端承接动力轴的扭矩,经过行星轮分流后由输出侧传递至工作机构,制动动作作用在传动链的低速大扭矩段,相比在高速输入端制动,所需摩擦面正压力更小,锁紧可靠性更高,
在工程机械重载启停工况下能有效避免溜车、缓滑问题。做结构校核时,首先要确认的是轴向安装尺寸:总成整体为同轴圆柱回转体,两端法兰的外径差形成阶梯状外轮廓,大端法兰负责承载制动反力矩,小端对接动力输入侧,外圆表面预留的多处径向紧固螺钉用于固定内部壳体分层,装配时可从外侧逐层锁紧,检修时无需将整个总成从机架上完全拆解,就能打开侧腔检查摩擦片磨损量。内部行星轮的布置采用多齿均载设计,三个行星轮围绕中心太阳轮排布,齿圈与壳体刚性连接,扭矩分流后各齿面接触应力控制在许用范围内,在施工设备频繁冲击载荷下,不会出现单齿过载崩裂的问题。制动腔的摩擦副排布在靠近输出法兰的一侧,制动时轴向压紧力沿回转轴线作用,不会对轴系产生额外径向偏载,
避免轴承承受非正常附加力。现场选型匹配时,不能只看额定制动力矩参数,还要核对轴端配合尺寸、法兰螺栓孔分布圆直径、止口配合公差这几项硬边界:如果主机架的安装腔径向余量不足,总成外圆的紧固螺钉会和腔壁发生干涉;如果轴向预留间隙过小,输入端联轴器无法完成轴向定位。在三维建模过程中,所有回转体特征保持同轴度约束,螺栓孔采用圆周阵列特征驱动,修改孔数或分布圆直径时可同步更新工程图,减少后期改图的重复工作量。齿部结构按渐开线圆柱齿轮参数建模,行星轮的销轴位置和行星架的安装孔一一对应,装配时销轴与孔采用过渡配合,保证行星轮转动时的径向定位精度。壳体的分层结合面均设置止口定位,装配后各段壳体的同轴度由机加工止口保证,不会因螺栓锁紧出现错位。
这类制动集成结构常见于小型工程设备的行走驱动、卷扬提升机构、回转工作台上,在户外颠簸、多粉尘的施工环境下,封闭的壳体结构可阻挡泥沙进入啮合区与制动摩擦面,延长维护周期。外轮廓上的多处吊装与紧固点位也兼顾了车间装配与工地现场拆装的操作空间,扳手操作角度无遮挡,日常维护时可快速完成摩擦间隙调整。
