手动单孔卷笔刀削笔器结构造型

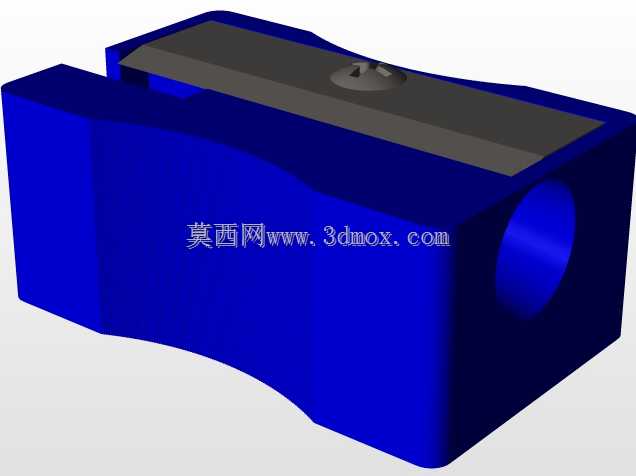

　　该作品呈现的是一款手动单孔卷笔刀的完整三维结构，主体由蓝色塑料外壳、顶部金属刀片、刀片压紧螺钉以及前端铅笔导入孔组成。模型虽然属于小型文具，但其结构关系清晰，适合用于日常用品结构拆解、注塑件外形练习、刀片装配关系演示以及简单手动工具的工作原理说明。卷笔刀在办公、学习、美术绘图和工程手绘场景中十分常见，主要功能是通过固定角度的刀片对木质铅笔杆进行旋转切削，使铅笔芯形成锥形尖端，满足书写、勾线、素描和标记需求。

　　从实际使用角度看，铅笔由前端圆孔插入，孔道与刀片切削面保持确定夹角。使用者握持外壳并缓慢旋转铅笔，木质笔杆沿圆锥导向面推进，刀片沿笔杆外周连续削去木屑，最终露出合适长度的笔芯。外壳侧面的弧形凹陷并非单纯装饰，而是对应手指握持区域，能够在旋转施力时增加接触面积，减少局部压手感。整体外形采用低矮块状布局，重心靠近手掌，使用时不需要复杂夹具，也不依赖电源，适合桌面、教室、考场、绘图室以及外出携带等场景。

　　结构设计上，蓝色壳体承担三项任务：一是形成铅笔导入通道，保证笔杆轴线与切削锥面之间的角度稳定；二是容纳并支撑金属刀片，使刀刃露出量受控；三是提供手持外形和局部刚度。顶部黑色平面为刀片安装基准面，刀片贴合在该平面上，通过中部螺钉压紧。螺钉位置靠近刀片受力区域，可限制刀片在切削过程中的翘起和侧向位移。刀刃与塑料壳体之间形成狭窄排屑间隙，削下的木屑沿斜面离开切削区，避免大量碎屑堆积在孔口。对于这类小产品而言，刀片角度、孔道位置和壳体壁厚的配合比复杂曲面更关键，任何一处偏差都会导致削笔阻力增大、笔芯易断或切削面粗糙。

　　外形尺寸方面，模型整体为掌中尺寸，长度方向容纳铅笔导入孔和切削腔，宽度方向满足拇指与食指、中指的握持跨度，高度方向则控制在便于放入笔袋或文具盒的范围内。前端圆孔直径按常规木质铅笔杆设计，孔口可做圆角导入，便于铅笔快速对准；孔道内部不需要过长，过长会增加摩擦阻力，过短则会削弱导向稳定性。顶部刀片为细长薄片状金属件，长度覆盖主要切削区域，宽度只需满足螺钉固定和刀刃伸出即可。刀片安装面应保持平整，若塑料件成型后出现翘曲，会使刀刃与笔杆接触不连续，造成切削振动。

　　建模时可将塑料壳体作为主零件，先建立外部握持块体，再通过拉伸、切除和圆角处理形成铅笔孔、排屑斜面、刀片贴合面及手指凹陷。壳体边缘需要设置适度圆角，既符合手持产品的安全要求，也能改善注塑成型时的熔体流动，减少尖角处应力集中。刀片可按薄板零件建立，重点表达刀刃斜度、螺钉过孔和与壳体的贴合关系。螺钉作为独立紧固件，应体现头部压紧面和装配位置，不必追求螺纹细节也能清楚说明结构。装配关系中，刀片底面与壳体安装面贴合，螺钉轴线垂直于安装基准，铅笔轴线与前端孔道同轴，这些约束能够直接反映实物装配逻辑。

　　在工程应用中，该模型可用于说明小型手动切削工具的基本构成，也可作为塑料文具产品结构设计案例。若进一步面向制造，外壳通常采用注塑工艺，材料可选择ABS或PS一类具备一定刚性和表面光泽的塑料；刀片则采用碳钢薄片并经热处理获得硬度和刃口耐磨性。设计时需要关注壳体壁厚均匀性、刀片拆装便利性、螺钉柱强度以及儿童使用时的安全性。刀刃露出量不能过大，否则容易造成切削过深或划伤；固定螺钉应便于装配，但在正常使用中不应松动。排屑空间也需保留足够容积，使木屑能够自然向外排出，减少堵塞。

　　该卷笔刀结构简单，但包含了导向、切削、压紧、握持和排屑等完整功能要素。通过三维模型可以直观看到铅笔插入方向、刀片切削角度、螺钉压紧方式以及外壳人机外形之间的配合，对理解日用品中的机械结构、塑料件设计和小型刀具装配具有较好的参考价值。
