老式手摇台式绞肉机结构设计

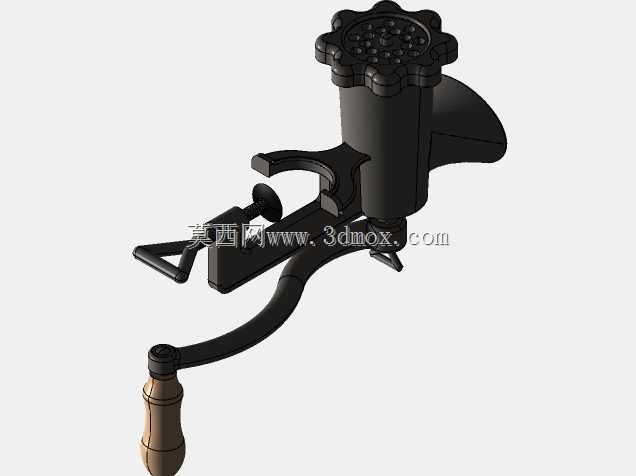

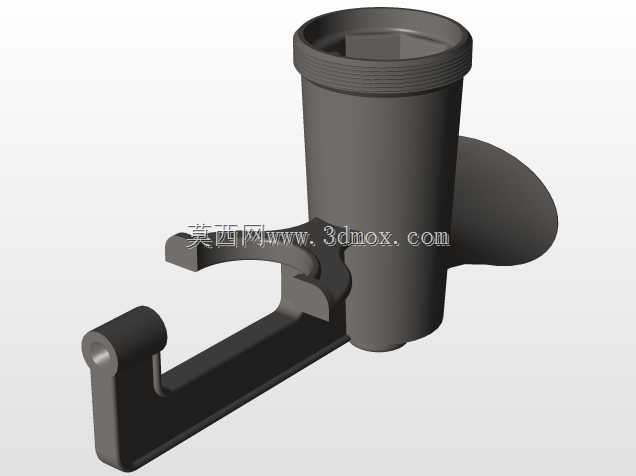

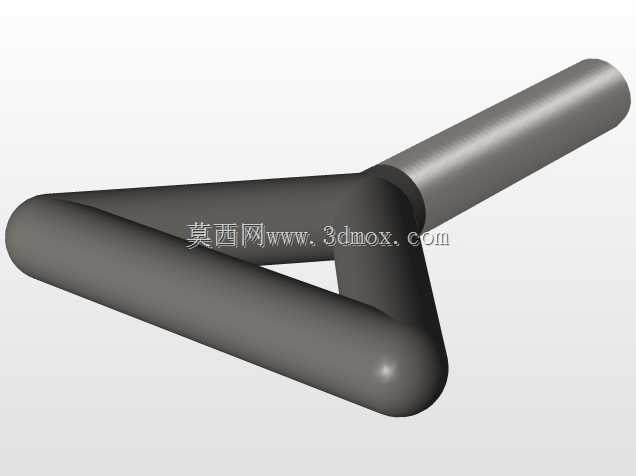

这款手动绞肉设备主要面向小型餐饮作坊、家庭食材加工场景使用，无需外接电源即可完成肉类、部分软质根茎类食材的绞碎作业，在无供电的户外加工场景、小规模食材预处理环节有较强的适配性。设备整体采用台夹式固定结构，后侧配套的C型夹座搭配锁紧螺杆，可夹持在厚度30-60mm的台面边缘，安装时无需对台面做打孔改造，锁紧后整体悬臂伸出长度控制在180mm以内，操作时不会出现过度晃动感，夹座接触面做了圆弧过渡处理，避免锁紧时刮伤台面漆面。

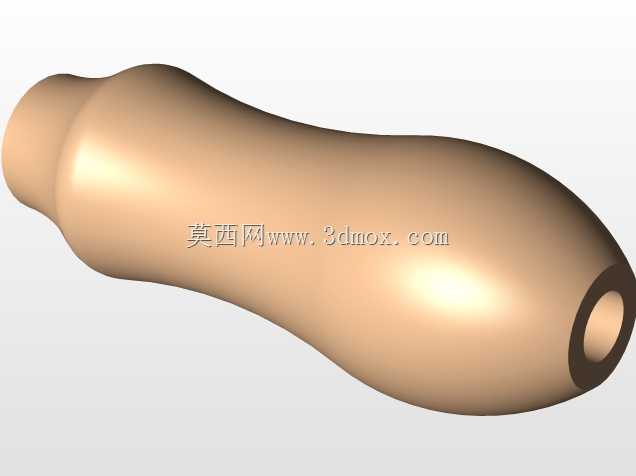

驱动部分采用曲柄摇臂结构，摇臂末端配套木质握持套，握持直径适配成年人手掌抓握尺寸，摇臂转动半径设计为120mm，操作时单手握持转动即可带动内部螺旋送料轴转动，送料轴与进料腔的配合间隙控制在0.8-1.2mm之间，既可以保证食材向前推送的效率，也不会出现食材卡滞导致摇臂锁死的问题。进料腔顶部的进料口采用花边形压料盖设计，压料盖表面做了凸起防滑纹理，压料时手掌按压不会打滑，进料口内径设置为55mm，可直接放入切为20-30mm见方的肉块，无需提前将食材切为过碎的小块，减少预处理工作量。

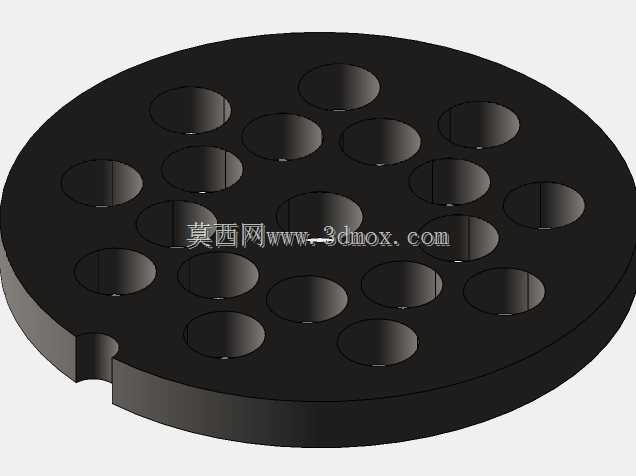

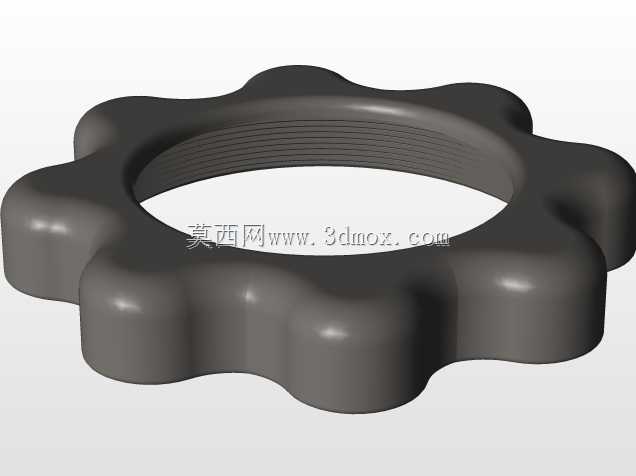

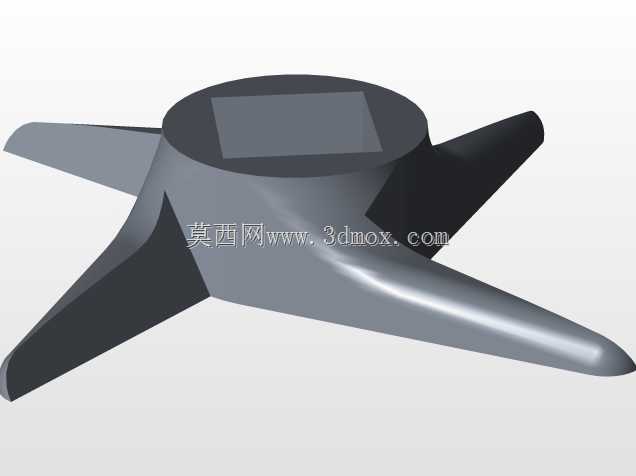

出肉端的绞切组件采用快拆结构设计，日常清洁时无需额外工具，拧动前端的锁紧端盖即可取出内部的绞刀、孔板，拆分后所有接触食材的部件都可直接冲洗，无清洁死角。设备整体外形高度控制在220mm左右，收纳时可将摇臂转动至与机身平行的位置，整体占用空间不超过200*150*250mm，普通橱柜抽屉即可存放。

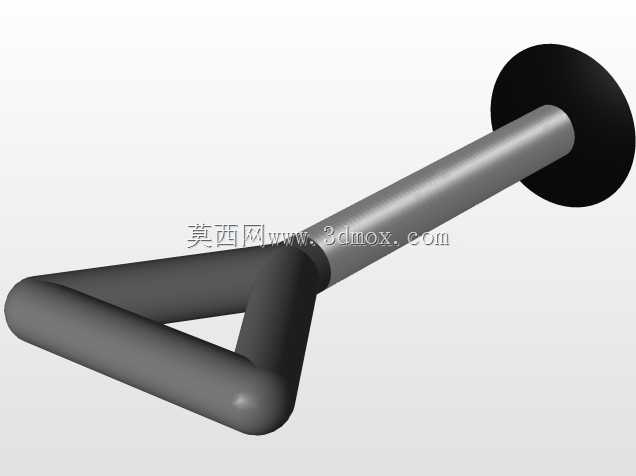

建模过程中对所有运动部件做了干涉校验，摇臂转动全行程内不会与夹座、台面板产生碰撞，内部螺旋轴与腔体内壁的同轴度公差控制在0.1mm以内，装配后转动手感顺滑无卡顿。机身主体的壁厚设置为3mm，既可以保证绞肉作业时的结构强度，承受摇臂施加的扭力不会出现壳体变形，也不会因为壁厚过大导致整体重量过高，整台设备净重控制在1.8kg左右，挪动、安装都较为轻便。夹座的锁紧螺杆端部做了橡胶垫包覆，锁紧时既可以增加摩擦力提升固定稳定性，也可以避免金属螺杆直接压接台面留下压痕。
