竹节柄防滑开口扳手手动五金工具

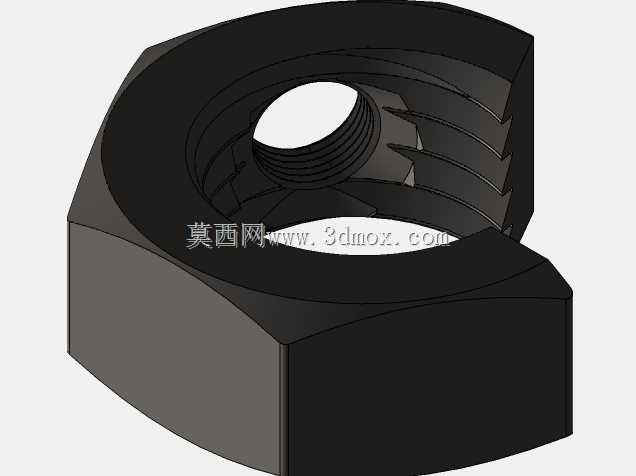

　　这款开口扳手的三维结构围绕现场拆装、设备检修和狭小空间操作展开，头部采用单侧开口夹持形式，开口内侧布置连续齿形咬合面，能够在螺母、管接头或异形紧固件外侧形成多点接触。与普通平面开口相比，齿形结构在施加扭矩时更容易嵌入工件棱角，降低打滑概率，尤其适合表面存在轻微锈蚀、油污或棱角磨损的连接件。头部过渡区域保留较厚实体，扭矩从手柄传递到开口时，应力不会集中在开口根部；开口背部采用圆弧加厚轮廓，既控制整体重量，又避免扳拧过程中头部外张变形。

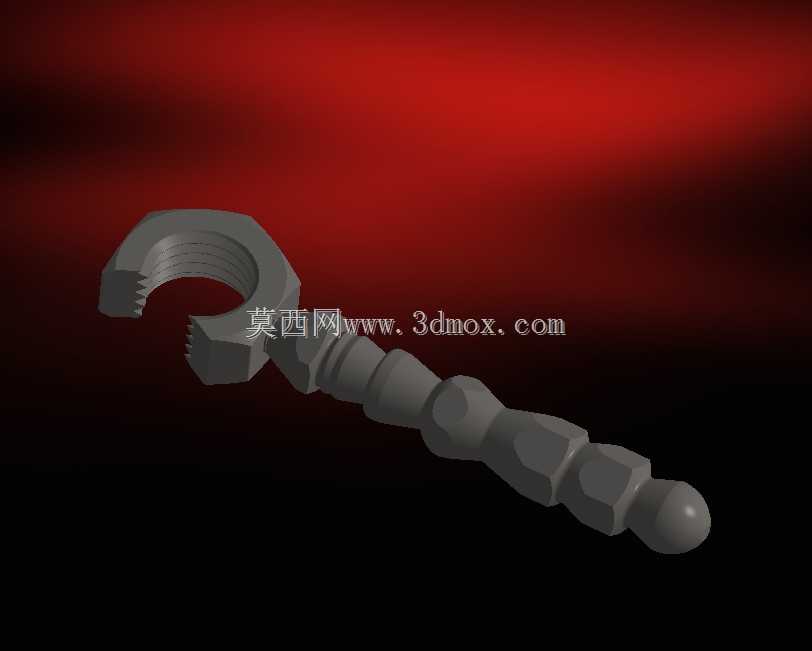

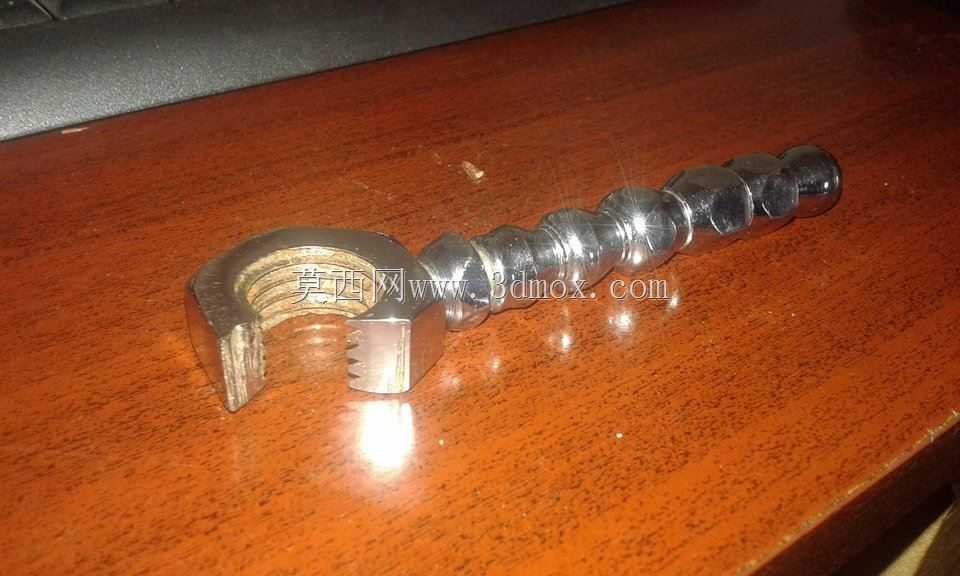

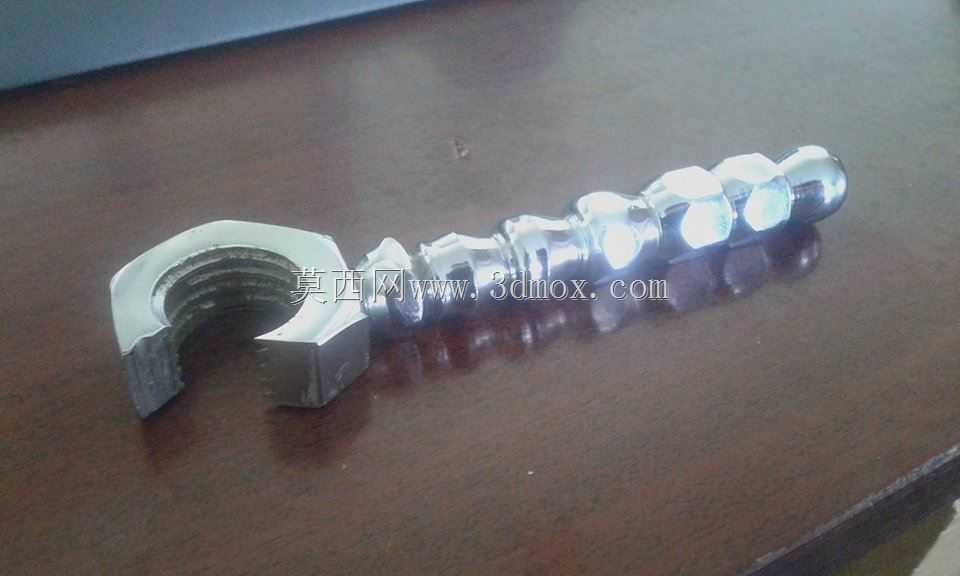

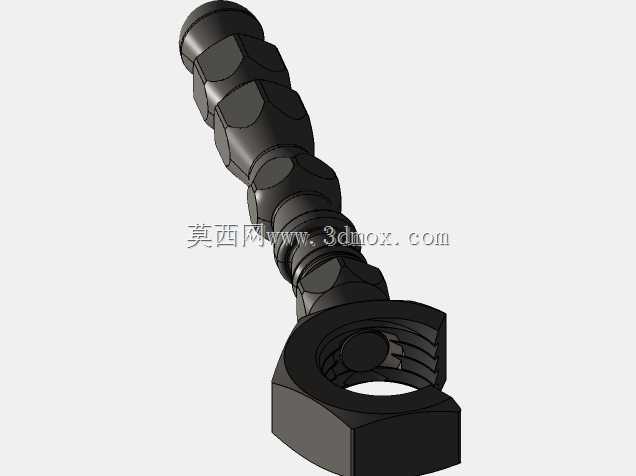

　　手柄部分是该工具区别于常规直柄扳手的重点。整根握柄采用分段竹节式造型，靠近头部的位置较细，向后逐步形成多组多边形鼓包，末端收为圆滑球头。这样的形态并非单纯装饰：每一段鼓包都能对应手掌或手指的握持位置，操作者在拉动扳手时，手指可卡在节段之间，减少工具沿掌部滑移；多边形截面比圆杆更容易形成稳定握持，沾油后也能保留一定摩擦力。末端球头可防止手部从柄尾滑脱，在快速拨动或敲击辅助定位时，也能降低尖锐边缘造成的损伤。

　　从实际使用场景看，这类工具适用于机台维护、管道装配、夹具调整、工装拆卸以及通用五金维修。开口端可直接侧向卡入紧固件，不必像套筒那样从螺栓端部套入，因此在管路密集、螺栓上方被遮挡或设备侧壁空间受限时更有优势。手柄长度按照手动扭矩需求进行平衡：过长会增加干涉风险，过短则难以提供足够杠杆力；竹节柄在有限长度内增加了握持区段，使操作者能够根据所需扭矩选择靠近头部的精细控制位，或靠近末端的大力扳拧位。

　　建模时需要重点控制开口宽度、齿形深度和头部厚度之间的关系。开口尺寸决定可容纳的紧固件范围，齿形过深会削弱开口边缘强度，过浅则咬合不足；头部厚度需兼顾结构强度与相邻零件间隙，过厚可能无法伸入狭窄法兰面或设备槽口。手柄各节段的直径变化应平滑过渡，避免在竹节根部出现突变台阶，因为这些位置在弯曲载荷下容易形成应力集中。虽然模型呈现为一体式工具，但在工程细化时可根据材料工艺选择锻造成型、机加工或焊接后修形；若采用普通碳钢，齿形咬合区和头部开口应考虑热处理硬度，柄部则需保留韧性，防止硬度过高导致断裂。

　　安装边界方面，扳手本身不属于固定设备，没有安装孔或定位基准，但设计时必须评估操作空间。头部开口需要侧向进入紧固件，周围应预留头部厚度和旋转扫掠空间；手柄后方需留出手部握持和拉动行程，避免柄尾碰撞机架、护罩或相邻管路。竹节手柄的最大外径决定手套握持适应性，若现场使用厚手套，节段间距和鼓包高度不能过小；末端球头直径应略大于柄身，以形成挡止效果。

　　结构细节上，开口齿面宜采用均匀分布的短齿，齿顶不宜做成尖锐刀口，而应保留小圆弧或小平顶，这样既能咬住工件，又能减少首次受力时崩齿。头部与手柄连接段采用斜向过渡，使力流从开口夹持区沿柄身轴线传递，减少颈部弯折风险。柄身多边形节段可通过旋转拉伸、放样和布尔合并完成，相邻节段之间的凹槽需保证拔模或加工可达性；若作为铸造或锻造件，凹槽不宜过深，截面变化也应避免形成材料堆积。

　　在维修工况中，扳手经常承受偏载，操作者可能并非垂直于紧固件轴线施力，因此开口两侧夹持壁的对称度很重要。三维装配检查时，可将标准螺母或管接头放入开口，模拟齿面接触区域和扳手旋转角度，确认开口根部不会与工件端面发生干涉。手柄中心线相对头部的角度也需结合使用姿势判断，适度偏移可让手部避开障碍物，但角度过大会改变扭矩方向并增加滑脱风险。

　　整体来看，该工具把开口夹持、防滑握持和有限空间操作整合在一根紧凑手动扳手内。头部强调可靠咬合与扭矩传递，竹节柄强调握持稳定性和操作反馈，末端球头则承担安全挡止作用。对于结构设计人员，模型可用于手动工具外观方案、人机握持验证、维修空间分析以及五金工具产品开发；对于加工和选型人员，后续只需结合目标紧固件规格、材料热处理要求和现场间隙，对开口尺寸、柄长及节段比例进行细化，即可形成较完整的产品设计依据。
