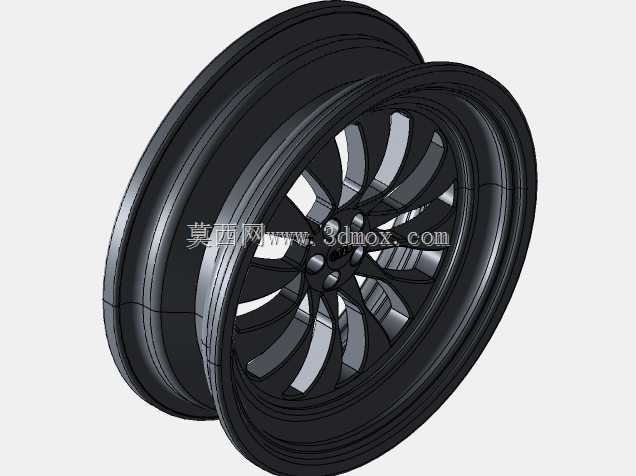

该轮辋总成面向乘用轿车底盘行走系统开发,适配奥迪车型的改装与原厂替换场景,核心作用是承载轮胎、传递半轴输出的驱动力与制动力,并在车辆过弯、经过颠簸路面时承担交变弯矩、径向冲击与周向扭矩。轮体采用一体式铝合金成型思路,整体由外侧轮缘、内侧轮缘、胎圈座、轮辐、中心安装盘与螺栓孔区域连续构成,没有额外焊接拼缝,能够减少应力集中位置,提升高速旋转时的结构可靠性。
从安装边界看,中心盘设置同轴定位孔,用于与车轴轴头配合,保证轮辋回转中心与半轴轴线重合;周围均布五个螺栓过孔,孔位围绕中心孔按等分圆周排布,装配时通过轮毂螺栓将轮体压紧在制动盘或轴头法兰上。中心盘背面需要预留制动卡钳避让空间,建模时不能只关注正面造型,还要核对卡钳外轮廓、制动盘厚度与转向节在极限跳动时的间隙,避免满打方向或悬架压缩过程中发生干涉。轮辐采用扭转式多叶片布局,辐条从中心螺栓座向外缘呈放射状延伸,并在厚度方向带有曲面扭转,既形成辨识度较高的外观,也让载荷从螺栓安装区向轮辋筒身逐步扩散。
轮辋筒身部分按照无内胎子午线轮胎的装配需求构建,外侧与内侧均保留凸起轮缘,用于约束轮胎胎圈;胎圈座具有规定锥度,可在充气后使轮胎胎圈紧密贴合,形成密封面。轮缘处的圆角和壁厚过渡直接影响轮胎拆装可行性,若边缘过于尖锐,装胎时容易损伤胎唇;若壁厚冗余过大,则会增加旋转质量。设计中需要在轮辐根部、轮缘弯折区和螺栓孔周边保留较厚材料,这些位置在紧急制动、侧向过坎和螺栓预紧时应力较高;而在辐条中部可视需求做局部减薄或背面掏料,以控制非簧载质量。
该类轮毂在实际使用中不仅承受整车垂向载荷,还要承受加速时的切向拉力、制动时的反向扭矩以及转弯时的侧向力。多辐条结构有利于把中心盘载荷分流到整个轮辋圆周,降低单根辐条的峰值应力;扭转曲面则提高了辐条截面的抗弯惯性矩,使轮体在较薄视觉效果下仍保持足够刚度。建模时应重点保证轮辋名义直径、胎圈座宽度、法兰面高度、中心孔直径、螺栓孔分布圆直径以及螺栓孔数量与目标车型一致,这些参数决定轮胎能否安装、轮体能否贴合轴头以及轮距是否发生变化。偏距尺寸同样关键,它决定轮辋中心面相对于安装法兰的位置,偏距过小会使轮体向外移动,可能造成轮胎与翼子板干涉;偏距过大则会向内侵占悬架和制动系统空间。
在工程校核层面,可围绕螺栓预紧工况、充气压力工况、径向疲劳工况和弯曲疲劳工况开展结构分析。径向载荷模拟车辆通过路面凸起时轮胎对轮缘的冲击,弯曲载荷模拟车轴通过安装盘对轮毂施加的弯矩;辐条与轮辋交接处应采用平滑曲面,避免出现锐角台阶。通风空间由相邻辐条之间的开口形成,车辆行驶时气流可穿过轮面,带走制动盘和卡钳热量,因此辐条排布不能完全封闭,也不能为追求造型而削弱制动散热通道。
三维结构表达中,轮缘、胎圈座、轮辐和中心盘需要保持连续实体关系,螺栓孔、中心孔、气门嘴预留位置以及背面减重腔均应明确体现。对于后续加工而言,该造型适合通过低压铸造、旋压成型或锻造后铣削实现;轮辐正面复杂曲面可由数控加工完成细节修整,轮辋筒身则依赖回转成型保证圆度。整体结构兼顾外观改装需求与底盘装配约束,可用于轮毂造型评审、制动间隙检查、轮周空间校核以及轻量化方案讨论。
