手摇式台式压力机手动冲压工装结构

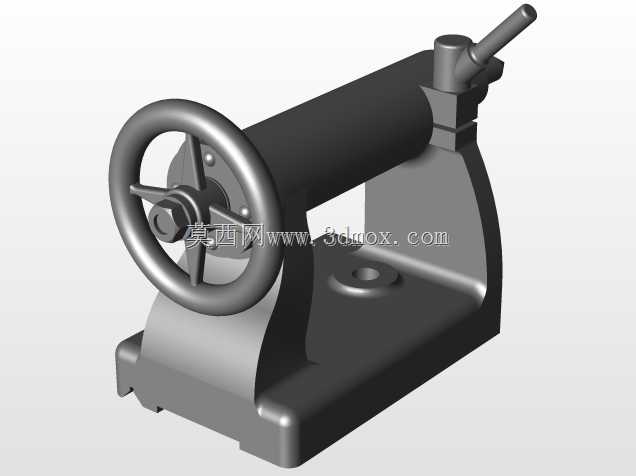

　　这套手动台式压装工装的三维结构，面向小批量工位、维修装配间、教学实训台以及轻载冲压工序设计，整体采用铸铁底座加立式支承的经典布局，核心动作通过前端手轮旋转输入，经内部丝杠或偏心传动转化为压头沿竖直方向的直线进给，顶部侧向手柄承担锁紧、换向或辅助定位功能，适合完成轴套压入、小件铆接、薄板冲孔、试样压合、轴承装配等作用力要求可控、节拍不高但操作需要稳定的作业场景。

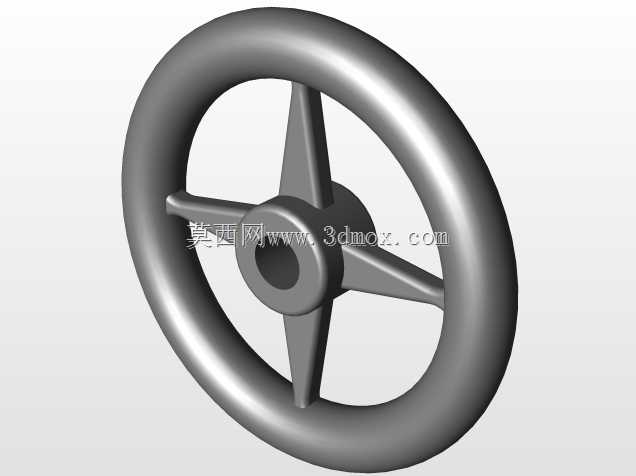

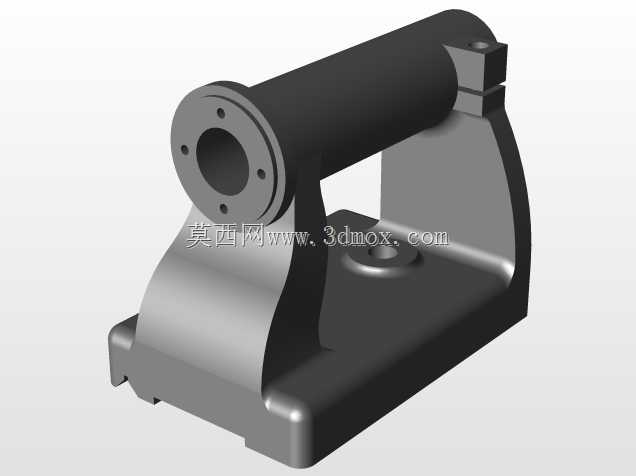

　　从实际工位布置来看，设备底部为整块带安装孔的厚重基座，底面平整并预留地脚或台钳固定位置，可直接锁装在木质或钢制工作台上；基座上平面设置工件安放区域，中部带定位凹孔，便于配合简易定位块、凹模或衬套使用。立式弯板支承从底座后侧向上延伸，承担压头工作时的倾覆力矩，其壁厚与过渡圆角在建模中按铸件受力逻辑处理，避免压装载荷下出现开口变形。前部大手轮采用三辐条铸造结构，轮缘直径较大，操作者可单手或双手施力，在无气源、无液压站的条件下获得足够机械增益；轮毂处设置轴端锁紧螺母与销轴连接，保证扭矩传递可靠，轮辐与轮缘之间的圆角既符合铸造工艺，也降低应力集中。

　　压执行部分布置在支承上方的横向圆筒壳体内，丝杠或传动轴沿筒身轴线安装，前端连接压头滑块，后端或侧端与手轮轴系联动；壳体顶部凸起的轴座用于安装操纵杆，杆体斜向伸出，可在压头行程到位后执行锁止，或作为离合、回程控制件。该结构不依赖复杂动力源，维护点集中在轮轴、丝杠和导向面，日常使用中只需保证润滑与间隙调整，适合多品种、小批量生产中频繁换模的工况。

　　建模时外形尺寸需要重点核对三类边界：一是底座长宽与工作台安装孔位，确保设备落位后不与台虎钳、料盒或防护挡板干涉；二是手轮旋转包络，手轮外缘在转动全过程中应留出操作者手部空间，避免与墙面、相邻工装碰撞；三是压头下方开放高度和喉深，喉深决定可加工工件的最大伸入宽度，闭合高度决定模具、垫块和工件的叠放范围。底座前侧的缺口与支脚结构兼顾减重、排屑和抓取搬运，支承侧面的弧形轮廓则在保证刚性的同时减少铸件材料堆积。

　　结构设计思路上，这类工装并不追求高速自动化，而是强调力反馈直观、动作可逆、停机安全。操作者通过手轮阻力即可感知压装过程，压入到位后可利用顶部手柄锁定位置，防止工件回弹；反向旋转即可快速回程。对于压装轴承、衬套、销钉等需要对中的工序，可在底座定位孔上增加导套或浮动压头，使载荷沿工件轴线传递，避免偏载造成零件划伤。若用于薄板冲孔，则应在压头下端预留模柄连接面，底座上平面布置凹模固定槽，并控制压头与底座定位面的垂直度。

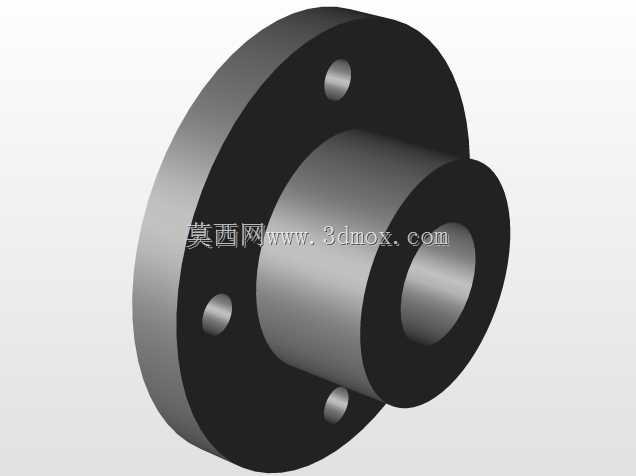

　　三维数模将铸件外壳、手轮、轴座、操纵杆、底座、紧固件和压头区域分件表达，便于工程人员检查装配关系、运动行程和维修拆装顺序。手轮轴与支承壳体之间的配合段、锁紧手柄的摆动范围、压头下方的操作空间，都应在装配环境中进行干涉检查；底座安装孔到机身重心的距离也要结合实际压装力复核，保证在最大手轮力矩下设备不翘动。整体结构简洁、载荷路径清晰，既可作为手动压装设备独立使用，也可作为自动化线外的备用工装、实训教学样机或轻型冲压工位的设计参考。
