台式机箱轴流散热风扇结构设计

项目分类:风扇 发布时间:2022-05-13 ID:636712
  • 台式机箱轴流散热风扇结构设计
  • 台式机箱轴流散热风扇结构设计

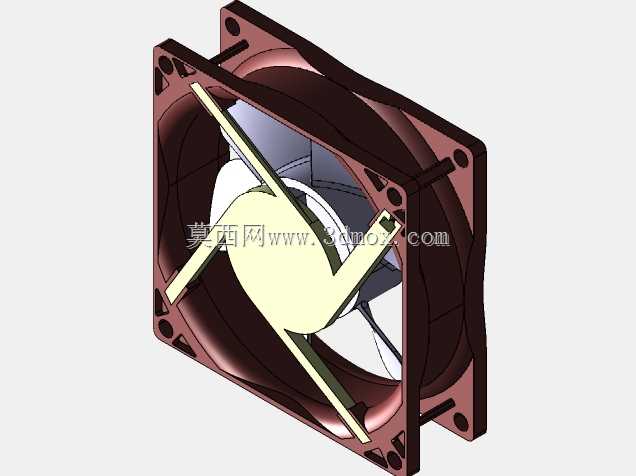

  在常规桌面PC、工控小主机以及紧凑型服务器的热设计环节,机箱进出风的轴流风扇是最基础也最容易被忽略的散热执行件。很多结构工程师在整机堆叠初期只预留了风扇的方形外轮廓,等到样机装起来才发现扇叶扫到线束、安装孔和机箱螺柱错位、厚度方向顶到内存马甲,或者风扇框架和机箱钣金之间留缝导致风短路,最后不得不返工改孔位、加泡棉密封。这套方形轴流风扇的三维结构,就是围绕桌面级散热场景里最常见的安装边界来搭建的,把框架、扇叶、中心轮毂、边角安装孔这些干涉风险点全部做了实体还原,方便在整机布局阶段直接做空间校核。

  从实际用途来看,这类风扇既可以直接固定在机箱前面板做进风,把外部冷空气抽进硬盘仓和显卡区域,也可以装在机箱后部、顶部或者水冷排上做排风,把CPU、显卡、电源模块加热后的热空气快速带出腔体。在工控柜、小型NAS、激光设备的电控仓里,同样规格的方形风扇也会被装在通风孔位上,给变频器、硬盘阵列、功率电阻建立持续的横流风道。它不需要承担高压头的管道送风任务,核心目标是在低转速、低噪音的前提下推动足够的风量穿过鳍片间隙和板卡缝隙,所以结构设计上和高静压的离心风机有明显区别。

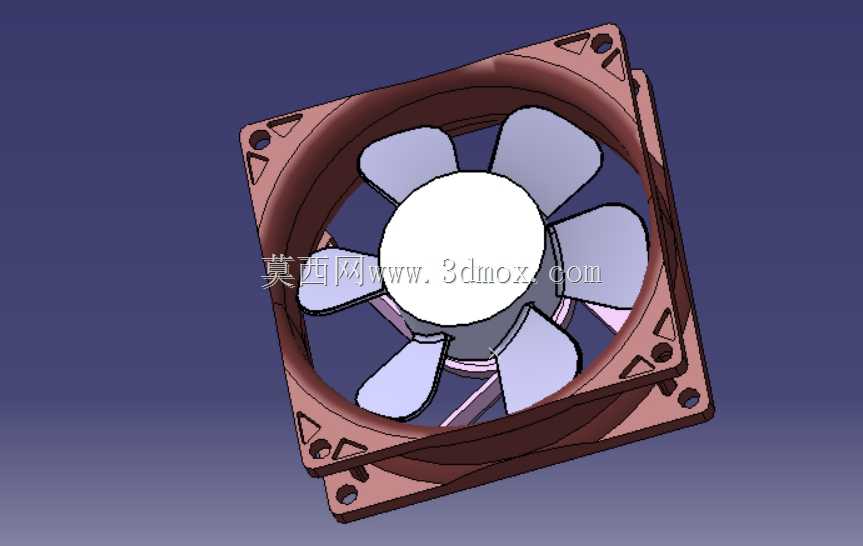

  扇叶部分采用七片大后掠角叶片的布局,叶片从轮毂根部向外缘逐渐扭转,根部弦长较短、倾角偏大,外缘弦长加宽、叶尖位置适当前掠。这种叶型不是为了追求极限转速下的风压,而是让叶片在常见的1000到2000转工作区间内,沿径向不同位置的线速度都能匹配相对合理的攻角,减少叶尖涡流和叶片表面的气流分离。七叶布局相比常见的五叶方案,在相同风量下可以把单叶载荷摊薄,叶片通过频率更高,转动时的脉动更细碎,人耳感知到的低频风声和轴承震动会更弱,适合放在桌面办公环境里长时间运行。叶片和外框内壁之间保留了均匀的微小叶尖间隙,既避免高速转动时叶片蹭框,又不会因为间隙过大让高压侧气流从叶尖回流,白白损失送风效率。

  中心轮毂做成大直径的圆弧鼓包,而不是细小的轴套结构,一方面是为了在内部容纳电机定子、转子磁环、轴承和驱动电路板,给无刷直流电机留出足够的绕线和磁钢安装空间;另一方面大轮毂可以引导中心区域的气流平滑向外缘叶片过渡,避免气流在轴芯位置形成滞流死区。轮毂正面的圆形平面也预留了贴标、动平衡校正的位置,量产时可以在轮毂内侧加配重胶,修正扇叶注塑成型带来的质量偏心,降低长期运转的轴承磨损。

  外部框架采用标准方形一体式结构,四个边角做了加厚的安装凸台,凸台上预留贯通的安装孔,既可以穿自攻螺丝直接锁在机箱钣金的螺柱上,也可以配合橡胶减震钉实现软连接,把电机转动的微小震动和机箱钣金隔离开,避免薄板被激发出共振噪音。框架四角做了三角形的镂空和加强筋,在不增加整体壁厚的前提下提升边角的抗扭刚度,拧紧螺丝时框架不会轻易翘曲变形。框架内侧靠近扇叶的位置做了一圈导风环,把叶片外缘的气流约束在轴向通道里,减少气流向外框侧面扩散。框架的厚度方向严格贴合常规机箱风扇的安装槽宽度,工程师在堆叠时只要按外框的方形轮廓和总厚度预留腔体,就能同时兼容螺丝固定、减震钉固定、冷排夹持这几种常见安装方式,不用再单独核对边角凸台的突出尺寸。

  在整机建模阶段调用这套风扇数模时,可以直接把它作为风道边界来布置周边零件:前面板进风侧要避开硬盘架的密集横梁,防止进风面积被遮挡;出风侧和CPU散热器鳍片之间要留出适当的导流距离,让气流均匀铺开而不是直吹鳍片中心;边角安装孔的位置要和机箱螺柱、水冷排孔位做同轴校核,厚度方向还要预留出线束、减震胶圈和防护网的空间。数模把扇叶、框架、轮毂的装配关系完整保留,做运动干涉检查时可以直接模拟扇叶转动包络,确认周边的电容、线材、水管不会进入旋转区域,也能在热仿真前期快速定义风扇的风量面和旋转域,为后续的噪音优化和风道密封提供准确的结构基准。
