FPV固定翼航拍载机透明摄像整流机头

　　这套机头结构面向小翼展FPV固定翼平台的前视航拍任务，核心解决飞翼类载机在高速巡航阶段摄像头外露带来的阻力、振动与视角受限问题。飞翼布局没有常规机身前段，摄像设备如果直接粘贴在机翼前缘，既会破坏前缘气动连续性，也容易在着陆擦地、草叶撞击时损伤镜头和图传组件，因此机头罩需要同时承担整流、安装、防护和维护开口四项功能。

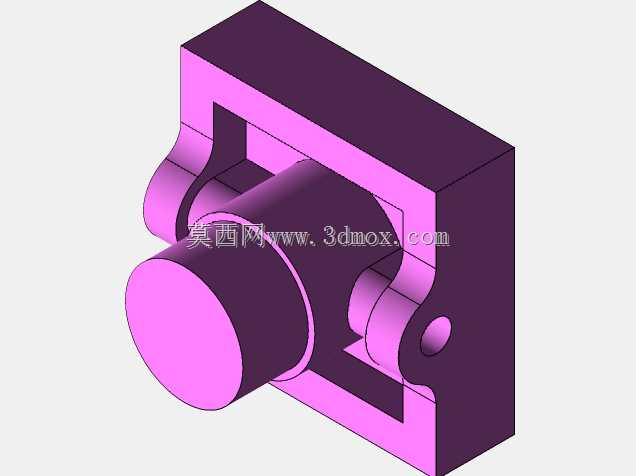

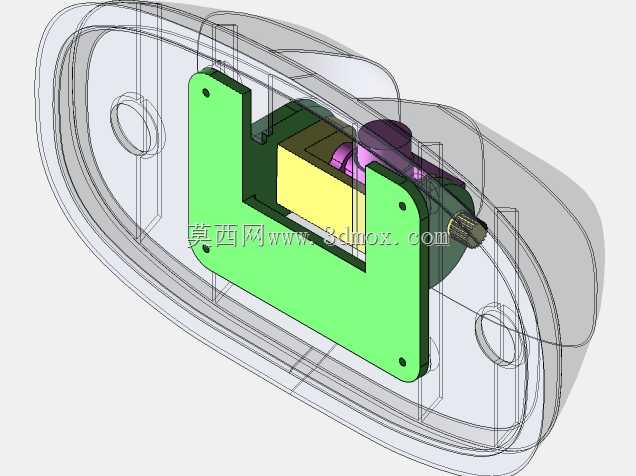

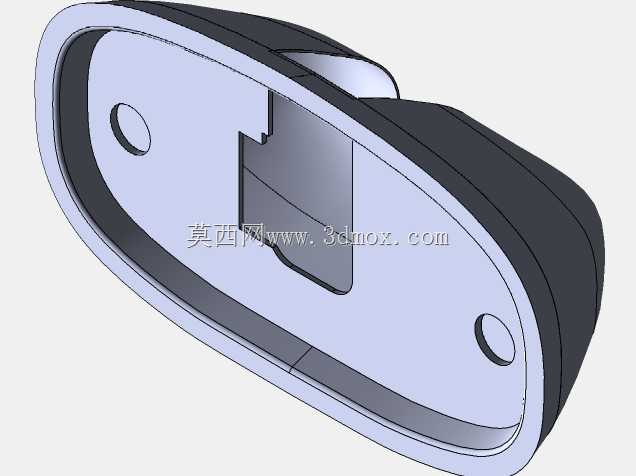

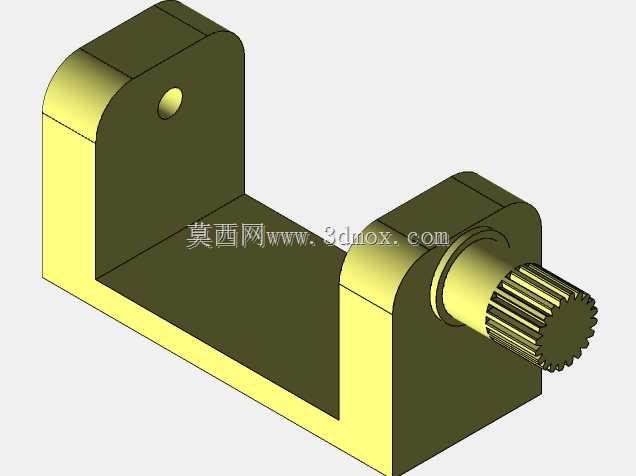

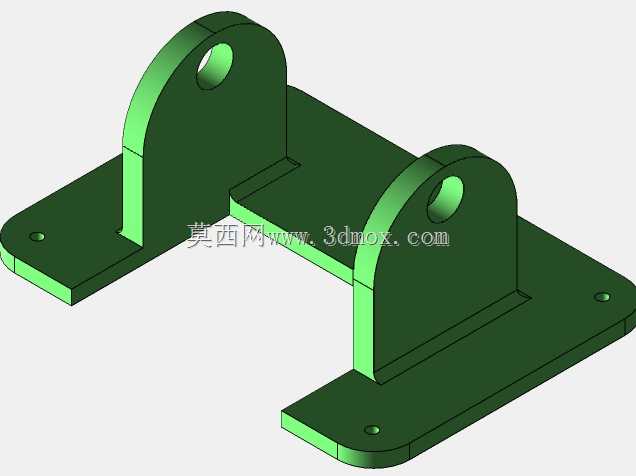

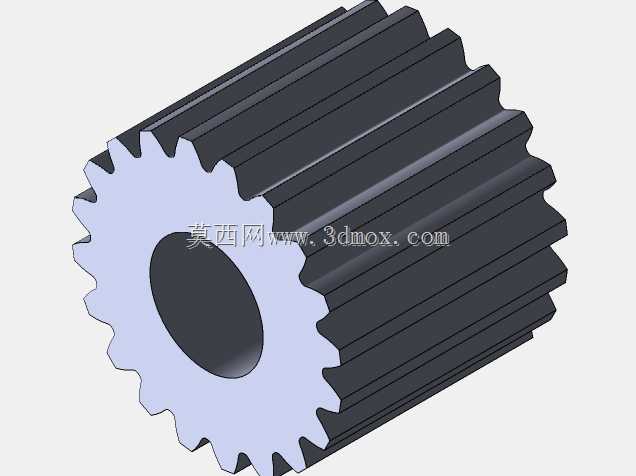

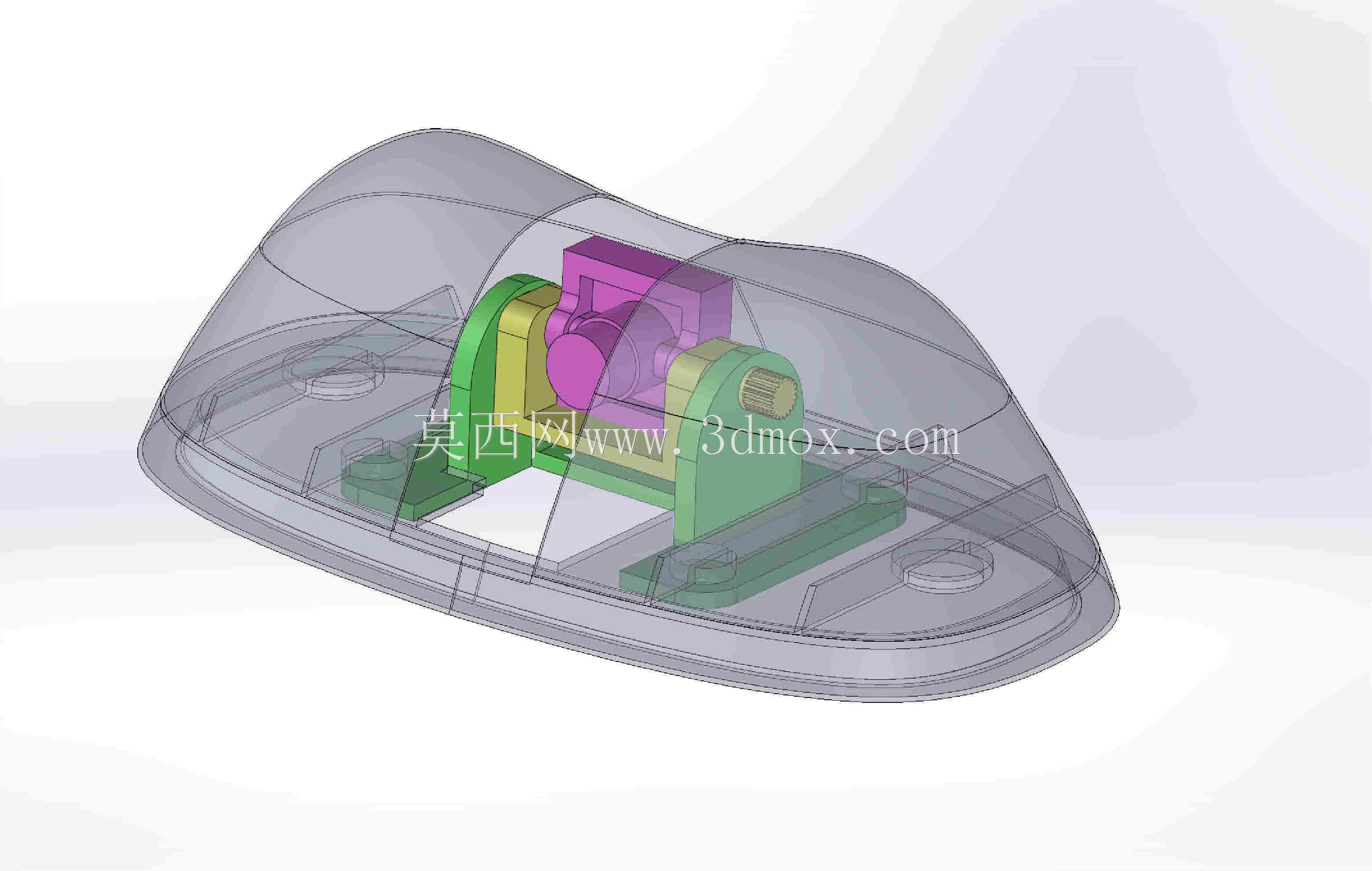

　　从结构组成看，外部透明罩采用流线型低阻轮廓，截面沿来流方向逐步抬升，顶部形成容纳摄像头俯仰运动的拱形空间；透明材质使FPV镜头能够直接获得前方视野，同时避免风直接吹击镜头表面造成画面抖动。罩体底部不是简单封闭壳，而是带有安装法兰、定位孔和加强边界，能够贴合飞翼前缘或机头底板，通过螺钉完成固定。内部可见彩色区分的支架组件：绿色底座负责与机体承力面连接，黄色立板提供侧向支撑，紫色部分构成摄像头夹持与俯仰调节区域。各零件之间预留转轴、紧固件和走线空间，便于在实机装配时调整镜头俯角。

　　实际使用场景主要集中在低速巡航航拍、穿越式固定翼飞行、训练场侦察视角以及自制航电验证。飞翼载机在起飞重量和内部空间上都比较紧张，机头位置又是重心调整的关键区域，所以该结构没有采用庞大的两轴或三轴云台，而是以轻量化固定支架加有限角度调节的方式满足FPV飞行需求。这样做的好处是转动惯量小、零件数量少、维护简单，也不会因为云台电机和复杂线束挤占电池、接收机、图传的安装空间。对于以第一视角操纵为主的固定翼飞机，飞行员更关注前方地平线、跑道入口和航线障碍物，摄像头只需在装机时设定合适俯角，不必在飞行中频繁大范围转动。

　　设计思路上，外罩的透明区域与内部支架保持明确间隙，避免飞行振动时镜头与罩壁接触。底座上的孔位兼顾定位与拆装，支架立板的弯折形状既提高局部刚度，也给摄像头侧面留出线缆弯曲半径。摄像头夹持区围绕常见小型FPV镜头和微型相机的外形布置，安装面尽量靠近机体承力底板，使镜头重心低于罩体上部，减少机头颤振。外罩下缘宽度与飞翼前缘安装边界相匹配，后段可与泡沫机翼、复合材料壳体或轻木蒙皮过渡连接；若用于不同机型，可通过增加垫片或修改底板孔位实现适配。

　　外形边界方面，机头整体呈扁宽水滴状，宽度方向覆盖摄像头及支架两侧，高度方向只保留镜头俯仰所需空间，避免过大迎风面积。底部法兰提供螺钉连接区域，前后长度足以让气流从罩顶平滑过渡到机翼上表面。安装时需要确认镜头视场角不被罩体边缘切入，尤其在大俯角着陆阶段，画面下缘不能被底座遮挡；同时要检查透明罩与摄像头之间的安全间隙，防止机体形变后摩擦镜头。线束应沿支架内侧走向图传或飞控，避免在罩内形成悬空环线。

　　从工程建模角度看，该类零件适合按外罩、底座、左右支架、摄像头夹持块和紧固件分层建立装配关系。外罩重点控制曲面连续性、壁厚均匀性和透明区域可视范围；内部支架重点控制孔位同轴度、转轴间隙和安装面平面度。若采用3D打印，透明罩可使用透明PETG或PC类材料，承力支架可使用尼龙或增强复合材料；若采用吸塑或注塑，则需在罩体边缘增加拔模斜度和局部加强筋。整体结构不以复杂机构取胜，而围绕固定翼FPV平台的重量、阻力、视野和维护需求进行取舍，能够为小型航拍飞翼提供一个集成度较高的机头摄像安装方案。
