大众高尔夫R性能车标立体徽章结构

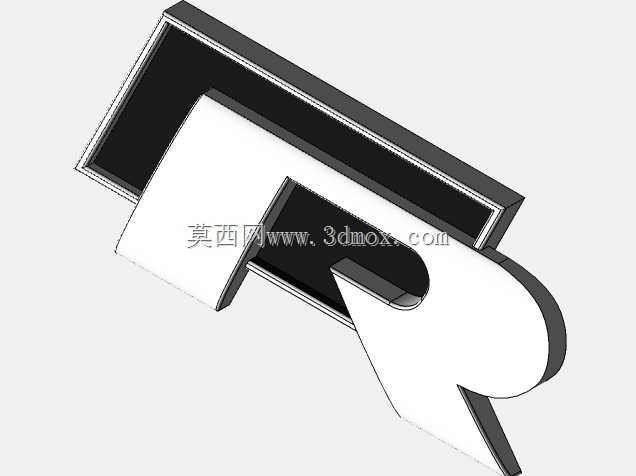

　　该模型表现的是大众高尔夫R系列性能车型使用的R形徽章，主体由倾斜的R字母与后方矩形底板构成，呈现出常见于中网、尾门或侧裙位置的立体车标形态。建模时将标识拆分为外露字符、黑色衬底和侧边包边三个层次，能够清楚表达车标在实车上的叠压关系与厚度变化。字符表面采用高亮金属质感处理，后方底板使用深色区域衬托，使白色R形轮廓在不同视角下都具有较强识别度。

　　从实际装车场景看，这类标识多用于性能版本车型的外观识别，既可能布置在前格栅横向饰条附近，也可能固定在后备厢盖、翼子板或方向盘装饰区域。由于安装位置通常处于车身外覆盖件表面，模型需要兼顾视觉造型与安装边界。徽章整体不是平面贴纸，而是带有明显拔模方向的薄壁立体件：正面字符向外凸起，背面需要预留与车身贴合的基准面；周边轮廓随R字母走势形成不规则边界，后方矩形板则提供更稳定的粘接或卡接面积。

　　结构设计上，R字符的圆弧、斜向腿部和横向开孔是建模重点。字母右上部分为连续圆弧，下部斜腿与矩形底板形成交叉，中间负形区域需要保持通透，不能在实体化过程中被错误填充。后方底板略大于字符投影范围，形成一圈可见边框，既增强标识层次感，也能在装配时遮盖胶层或定位痕迹。侧边厚度沿轮廓均匀过渡，倒角不宜过大，否则会削弱性能车标锐利、硬朗的视觉特征；但外棱又需要保留细小圆角，以模拟注塑、镀铬或金属冲压件的真实边缘。

　　安装边界方面，车标背面应尽量形成平整贴合面。若用于外饰件，背面可设置浅槽容纳双面胶，或在四角布置隐藏式热熔柱；若用于内饰装饰件，则可通过卡扣与塑料基座连接。模型中字符与底板之间的高度差需要控制在合理范围内，过高会增加剐蹭风险，过低则无法体现立体徽章效果。对于尾门安装场景，还要考虑洗车水流、灰尘积聚和冬季低温对胶接面的影响，因此底边不宜形成完全封闭的积污槽。

　　在三维建模过程中，可先依据标识正形建立草图轮廓，再通过拉伸形成基础实体；R字母内部孔洞和外部轮廓需保持连续封闭，随后利用抽壳或加厚命令控制薄壁厚度。后方矩形板可单独建立，并与字符进行布尔组合，确保交叠处无悬空面。高光面建议保持较大面积连续曲面，减少碎面导致的反光断裂；黑色衬底则可略低于字符正面，使装配后形成自然阴影线。

　　该类模型常用于汽车外观方案评审、改装件设计、展车道具制作以及标识加工沟通。设计人员可据此校核车标与格栅筋条、尾门折线、漆面分色区域之间的相对位置，也可以进一步展开背面胶接面、定位柱和包装防护结构。对于三维建模从业者而言，该件虽然体积不大，但涉及曲面轮廓、薄壁实体、层级装配、外观倒角和安装基准等多个典型外饰件建模要点，适合作为汽车标识类零件的结构表达参考。
