大众高尔夫G60立体车标造型设计

　　在整车外饰件的开发流程里，车标这类标识件看似尺寸不大，却直接关系到前脸视觉辨识度与装配匹配精度，这款G60标识的三维造型，正是围绕经典高尔夫车型的格栅徽章安装需求展开的。从实际装车场景来看，这类标识主要布置在前中网横向饰条的居中区域，也可根据改装需求布置在尾门牌照框上方、侧裙防擦条位置或者发动机舱装饰罩表面，承担车型版本识别、运动风格点缀的作用；在售后改装领域，这类复刻标识也常被用于老车修复、情怀车整备，替换原有老化褪色、边角磕碰缺损的原厂徽章，让整车外观的年代质感保持统一。拿到造型需求后首先要梳理安装边界：中网安装面并非完全平整的平板，多数老款车型的格栅徽章位带有轻微的外凸弧度，标识背面不能做成完全平直的大平面，

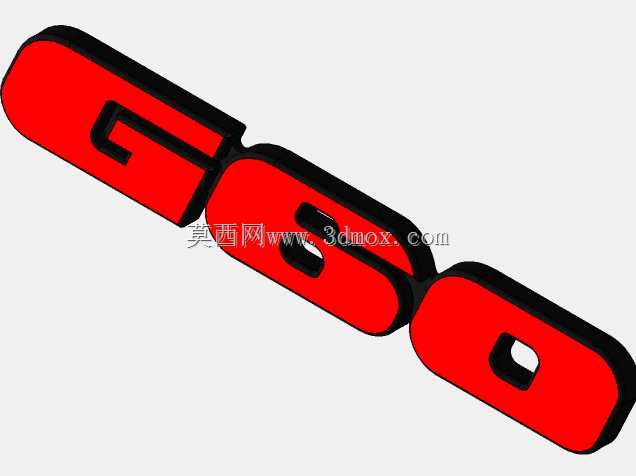

　　需要预留与安装曲面随形的贴合余量，同时要控制标识整体厚度，过厚会让标体突出于格栅表面过多，高速行驶时迎风阻力增大，还容易在洗车、剐蹭时被掀翘；过薄则会丢失立体字标的厚重质感，边角注塑时也容易出现填充不足、缩痕明显的问题。这款G60标识采用字符连体的整体式布局，三个字符依次衔接形成连贯的长条形外轮廓，字符主体做醒目高饱和色面处理，字符外围包裹一圈等宽的黑色包边，这层包边并非单纯的装饰结构：在实际装配中，包边高出色面0.3至0.5毫米，既可以在字符边缘形成视觉轮廓，让红黑配色在车身不同漆色下都有足够对比度，也能作为安装时的定位基准，包边的背面整圈设置背胶粘贴槽，3M双面胶可以完全嵌入槽内，避免胶层外露积灰、边缘开胶。字符的造型细节上，

　　所有转角都没有采用尖锐直角，全部做了R2至R4的圆角过渡，一方面是注塑工艺的要求——尖角位置熔体流动时容易产生应力集中，长期户外日晒雨淋后容易出现脆裂，圆角过渡可以让塑料熔体在型腔内填充更顺畅，减少表面熔接痕；另一方面日常使用中，圆角边缘不会积存洗车泡沫、路面灰尘，清洁维护更方便，也避免尖锐边角划伤安装人员的手部。字符内部的镂空区域，比如G字符的内侧缺口、6字符的上下两处内孔、0字符中部的方形镂空，都做了周边壁厚均匀化处理，镂空边缘的拔模斜度控制在1.5度至2度之间，既保证注塑件可以顺利从模具中脱出，也让镂空位置的黑色包边可以完整环绕，不会出现透底、漏出安装面底色的问题。从安装配合的角度考量，标识背面除了背胶区域，

　　还在两个字符衔接的隐蔽位置预留了两个直径3毫米的定位柱孔，对应中网上原车的两个定位小孔，安装时先将定位柱卡入孔位，再撕去背胶离型纸按压固定，完全避免人工粘贴时出现标体歪斜、字符左右高低不平的问题；定位柱的高度设计为2毫米，不会穿透格栅背面影响后方的散热气流，也不会和中网后方的锁体、管路发生干涉。针对户外使用的工况，造型阶段就考虑了耐候性需求：标识的色面区域略微低于外围黑色包边，车辆高速行驶时飞溅的小碎石会先打到高出的包边上，不会直接撞击红色色面，降低表面掉漆、划伤的概率；整个标体的外轮廓边缘做了向下的微小翻边，雨水落在标体表面后会顺着翻边自然流下，不会沿着标体与中网的贴合缝隙渗入背胶层，延长粘接使用寿命。在建模过程中，先依据实车扫描的格栅安装面提取基准曲面，再勾勒G60三个字符的外轮廓曲线，将字符面沿法向拉伸生成主体厚度，随后偏移生成外围包边的实体，对所有棱边进行圆角顺滑处理，再在背面切除出背胶容纳槽与定位柱孔，全程保证各部位壁厚控制在1.8至2.2毫米之间，既不会因为壁厚过大导致注塑表面缩水，也不会因为壁厚过薄导致零件刚性不足，按压时出现凹陷变形。这类标识件虽然结构不复杂，但每一处尺寸细节都要兼顾视觉效果、装配工艺与长期使用可靠性，小到字符镂空的圆角大小、包边的高出量，都需要和整车安装位的实际边界反复匹配，才能做到装车后贴合牢固、视觉协调。
