古典吉他弦轴蜗轮蜗杆调音传动结构

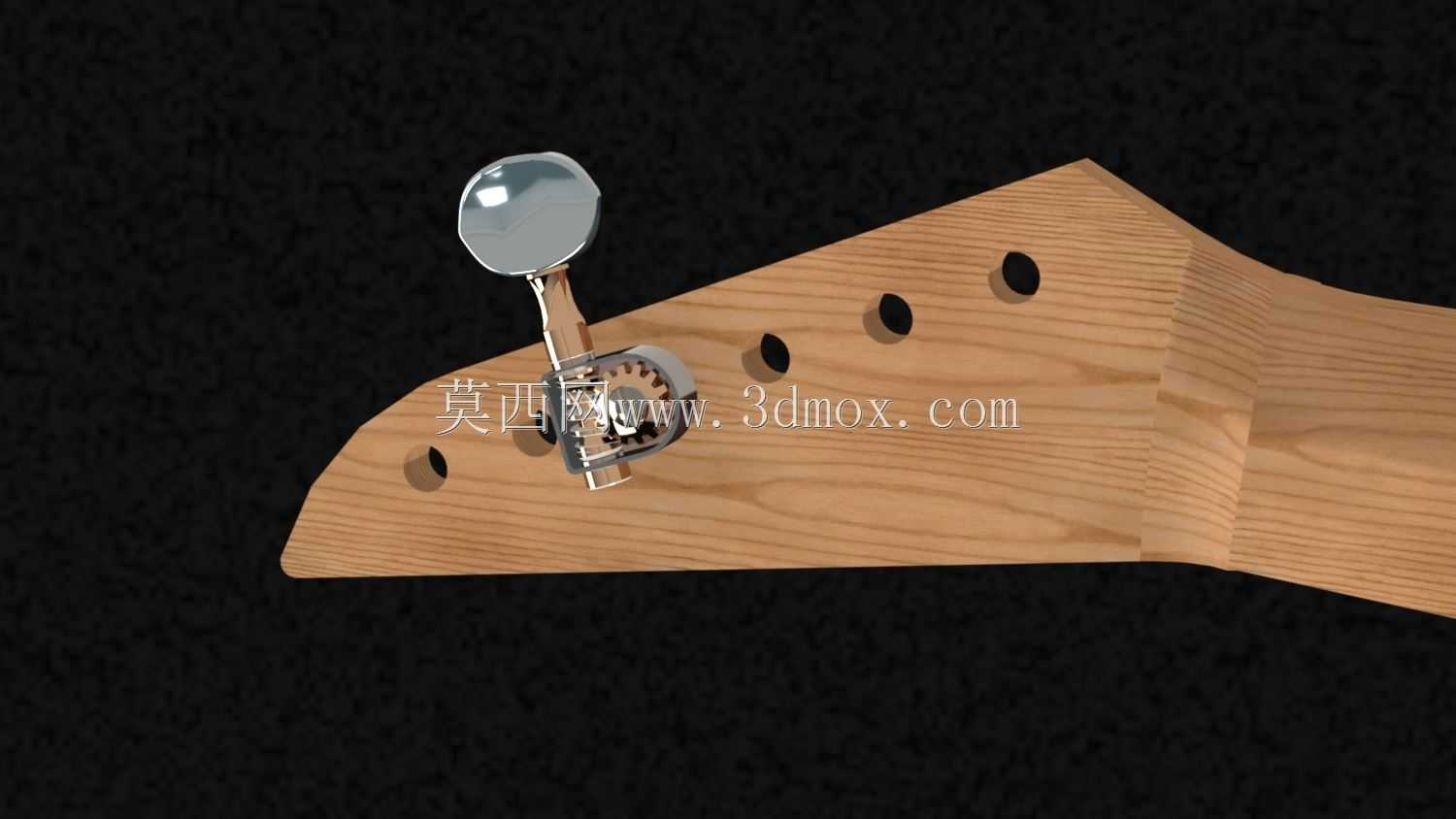

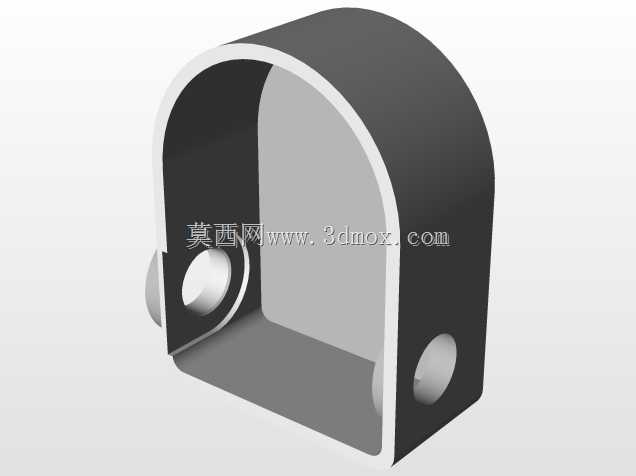

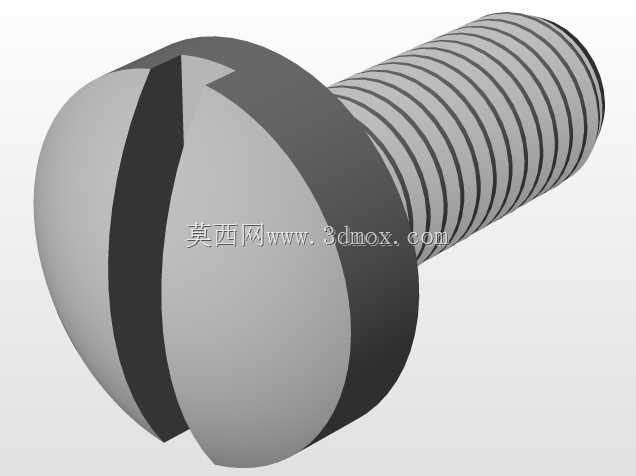

　　这套结构对应古典吉他琴头上的开放式调音机构，核心是把旋钮端的低速大扭矩输入，通过蜗杆与扇形齿轮的啮合，转换成弦轴卷弦筒的小角度回转，从而张紧或放松琴弦。现场装配时，整套机构嵌在琴头两侧的弦轴槽内，绿色壳体对应安装基座的轮廓，其弧形内腔包住扇形齿轮的摆动范围，外侧平面贴合琴头木材表面，基座上的预留孔位用于穿入固定螺钉，安装边界需要控制壳体厚度不超过琴头侧板的开槽深度，避免旋钮突出过多影响持琴手感。

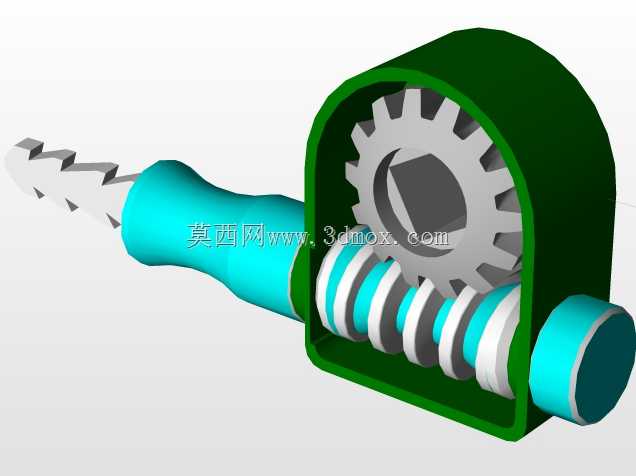

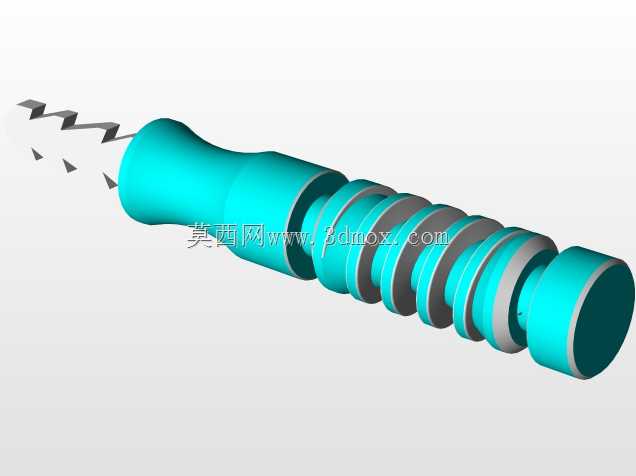

　　从受力路径看，使用者转动青蓝色手柄后，扭矩先传入横向布置的蜗杆，蜗杆采用多圈连续螺旋齿，与上方扇形齿轮的直齿形成交错轴传动。这种布置的关键价值在于自锁：当琴弦张力反向作用在卷弦筒上时，扇形齿轮试图带动蜗杆反转，但螺旋升角小于摩擦角，机构不会自行松弦，调音完成后音准可以长时间保持。相比普通齿轮直连的调音器，蜗轮蜗杆方案把输入轴与输出轴布置成垂直关系，正好适配吉他琴头窄长的空间——手柄沿琴头长度方向延伸，卷弦筒沿琴弦方向伸出，两个运动方向互不干涉。

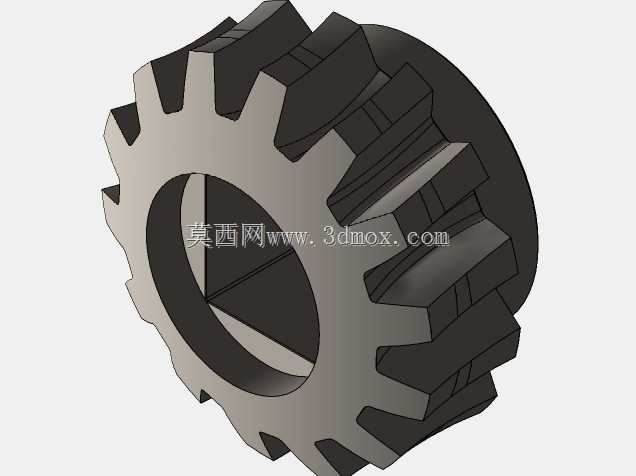

　　扇形齿轮的内孔设计为带扁位的非圆孔，直接与卷弦筒的轴端配合，扭矩通过型面传递，不依赖紧定螺钉挤压，长期使用中不会出现轴与齿轮相对打滑的问题。齿轮的摆动角度被限制在约一百八十度范围内，对应琴弦从松弦到标准音高的卷绕圈数，壳体两端的限位面在齿轮转到极限位置时形成硬止挡，防止过度卷弦拉断尼龙弦。蜗杆两端由壳体上的同轴孔支承，端部的圆柱轴颈与孔之间保留微小间隙，保证转动灵活的同时控制轴向窜动，避免齿面接触时出现偏磨。

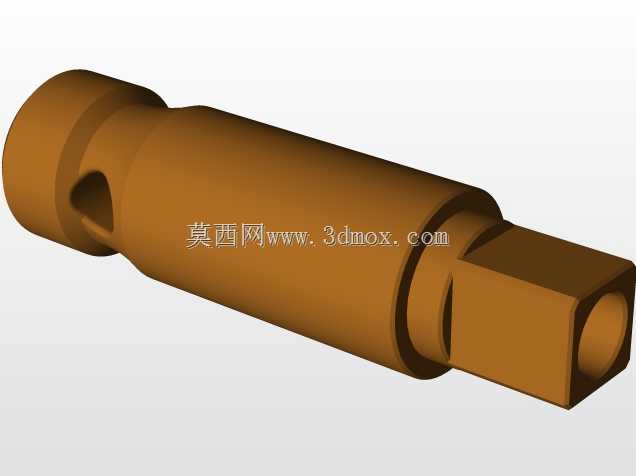

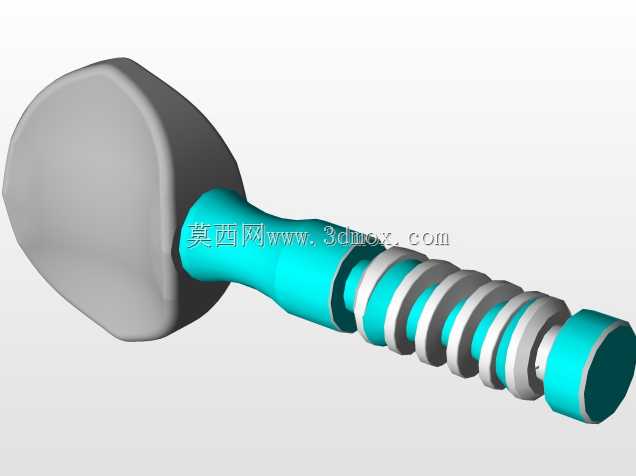

　　手柄部分采用纺锤形回转轮廓，中段直径最大，向两端逐渐收窄，手指捏持时接触面贴合指腹，转动微调时可以施加稳定的小力矩。手柄与蜗杆轴的连接端做了加粗过渡，抵消调音时反复正反转产生的交变弯曲应力。外露的卷弦筒表面设计有穿弦孔与防滑纹路，古典吉他的尼龙弦端头穿入孔内后，转动卷弦筒即可把琴弦分层缠绕在筒身上，筒身外径决定了每转一圈琴弦张紧量的大小，外径偏大则调音灵敏度低、微调困难，外径偏小则缠绕圈数过多、弦层容易堆叠，这套结构取的是古典吉他常用的卷弦筒直径区间，兼顾粗调效率与微调精度。

　　建模过程中需要重点处理几处配合关系：蜗杆螺旋齿与扇形齿轮直齿的齿侧间隙要控制在合理范围，间隙过大会导致调音手柄有空程，拧动一小段角度卷弦筒不动作，间隙过小则转动卡滞、齿面磨损加快；壳体内腔与齿轮齿顶之间保留均匀的运动间隙，避免齿轮摆动时蹭壳；蜗杆轴的同轴度需要在装配约束中保证，两支承孔不同轴会造成蜗杆转动阻力不均。外形尺寸方面，壳体整体呈半封闭拱形，高度以容纳扇形齿轮全齿高为限，长度方向覆盖蜗杆全长与手柄连接段，安装到琴头后，相邻三个弦轴的中心间距沿用标准古典吉他琴头孔位，机构之间不会出现手柄互相碰撞的情况。

　　这类传动结构除了古典吉他，也同样适用于尤克里里、鲁特琴等需要精细调弦的弦乐器，在维修替换场景中，结构工程师可以依据这套三维模型核对齿形参数、安装孔距与轴端配合尺寸，判断配件与现有琴头的适配性；在新品开发场景中，可以通过调整蜗杆头数、齿轮齿数比来改变调音的精细程度，齿数比越大，手柄转动多圈对应卷弦筒角度越小，微调越省力，适合对音准稳定性要求高的演奏级乐器。
