一体拉伸不锈钢方形接水托盘结构

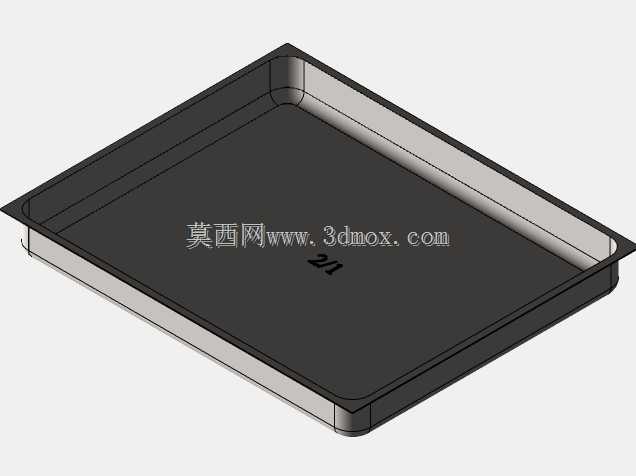

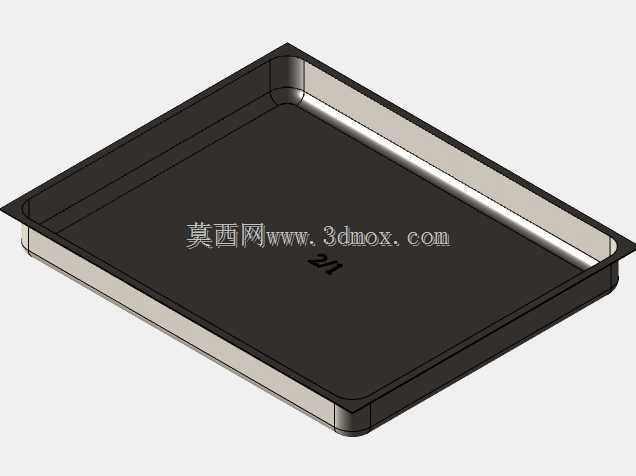

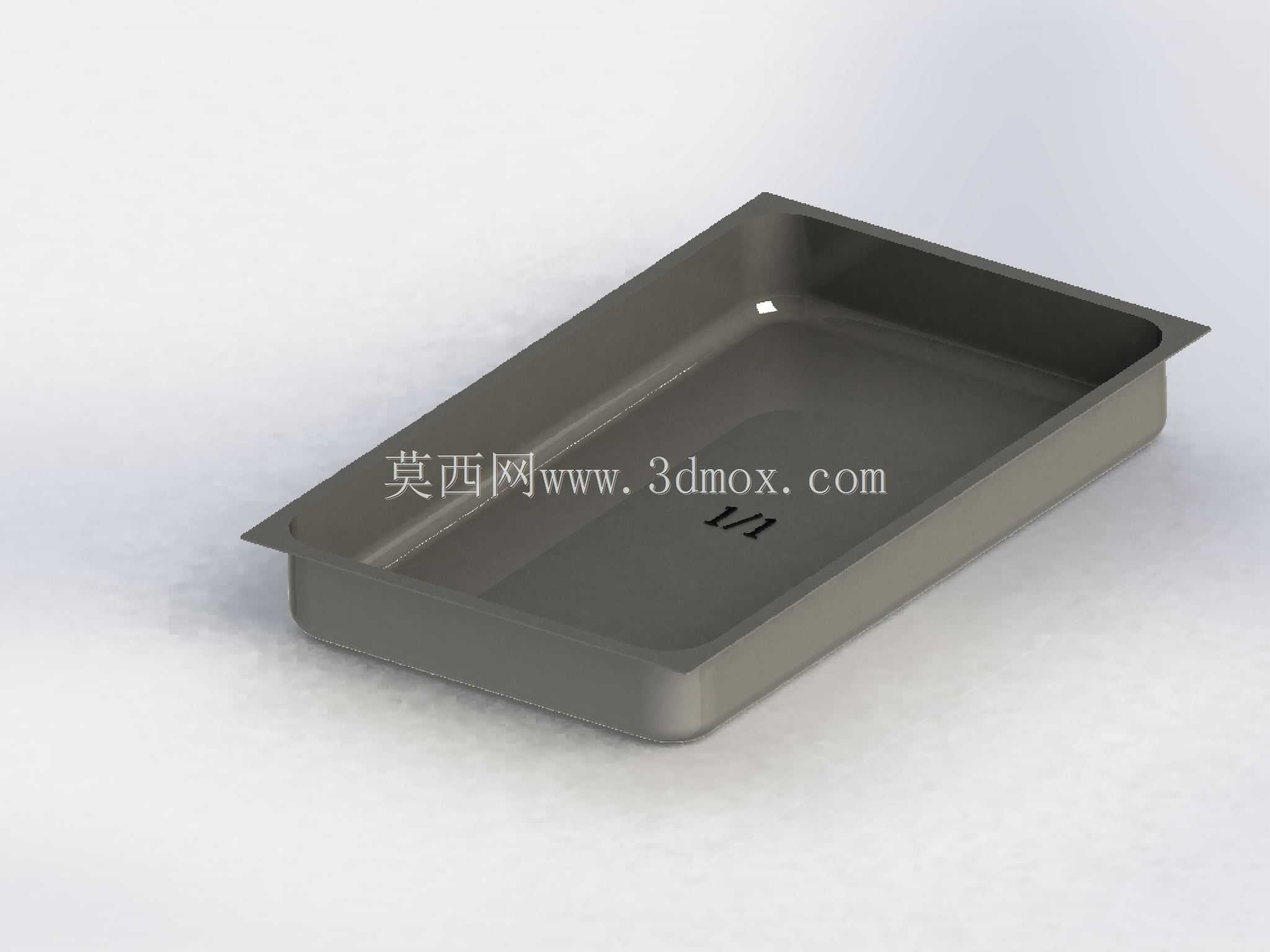

　　该零件为浅槽型敞口承托件，整体采用矩形轮廓设计，四周带连续翻边，槽底与侧壁通过大圆角过渡，属于典型的薄板一体拉深成型结构，在工程现场常作为设备接水盘、操作台置物盘、清洗槽内衬或柜体底部集液盘使用。

　　从实际使用场景看，这类盘件多用于需要承接滴落液体、零散工件或清洁残液的位置：实验台下方可承接管路冷凝水，食品加工工位可临时放置待清洗小件，机柜内部可作为防漏底盆，厨房设备中也能嵌入台面作为沥水或暂存区域。敞口浅槽的深度控制在便于取放物品的范围，既保证一定容积容纳液体，又不会因侧壁过高造成操作干涉。

　　结构设计上，盘体最关键的特征是底部与侧壁之间的大圆角过渡。薄板拉伸过程中，尖角位置会产生严重的材料变薄甚至开裂，圆角半径直接决定成型可行性；模型中所有转角均保留平滑圆弧，侧壁带有轻微拔模斜度，便于冲压脱模，也有利于清洁时液体向低处汇集。顶部外翻的边沿一方面增加了盘口刚性，抑制薄板受力后的翘曲变形，另一方面提供了安装搭接面——嵌入台面或机架时，翻边可以直接担在支撑框上，不需要额外紧固件即可完成定位，拆卸清洗也十分方便。

　　槽底平面并非单纯装饰，模型中底面保持平整并带有细微的成型加强特征，放置在支撑面上时接触均匀，盛满液体后不易出现局部凹陷。侧壁从盘口向底部略微收窄，这一斜度同时服务于两个目的：冲压时材料沿凹模流动更顺畅，堆叠存放时多个盘体可以互相套入，显著减少仓储和运输占用空间。盘内角落的小圆点特征可作为定位标记或溢液孔预留位，工程中若用于集液，可在该位置开孔连接排水管路。

　　安装边界方面，外形尺寸以盘口翻边外轮廓为最大占用边界，嵌入安装时台面开孔尺寸应介于槽口内沿与翻边外沿之间，使翻边完整压在台面支撑边上；落装后盘体底部与下方柜体之间需预留少量间隙，避免底面直接贴合柜板造成积液腐蚀。承托框架的内框圆角建议大于盘体外侧圆角，防止装配时边角干涉。材料通常选用不锈钢薄板，表面经拉丝或抛光处理，耐腐蚀且易冲洗，适配潮湿、多油污的工作环境。

　　建模时需重点保证翻边面与槽体的相切连续性，圆角半径沿周向均匀一致，拔模斜度统一，这些特征直接影响后续钣金展开与冲压模具的设计合理性。
